D-EIMWC003H02-18_02 - 29/36

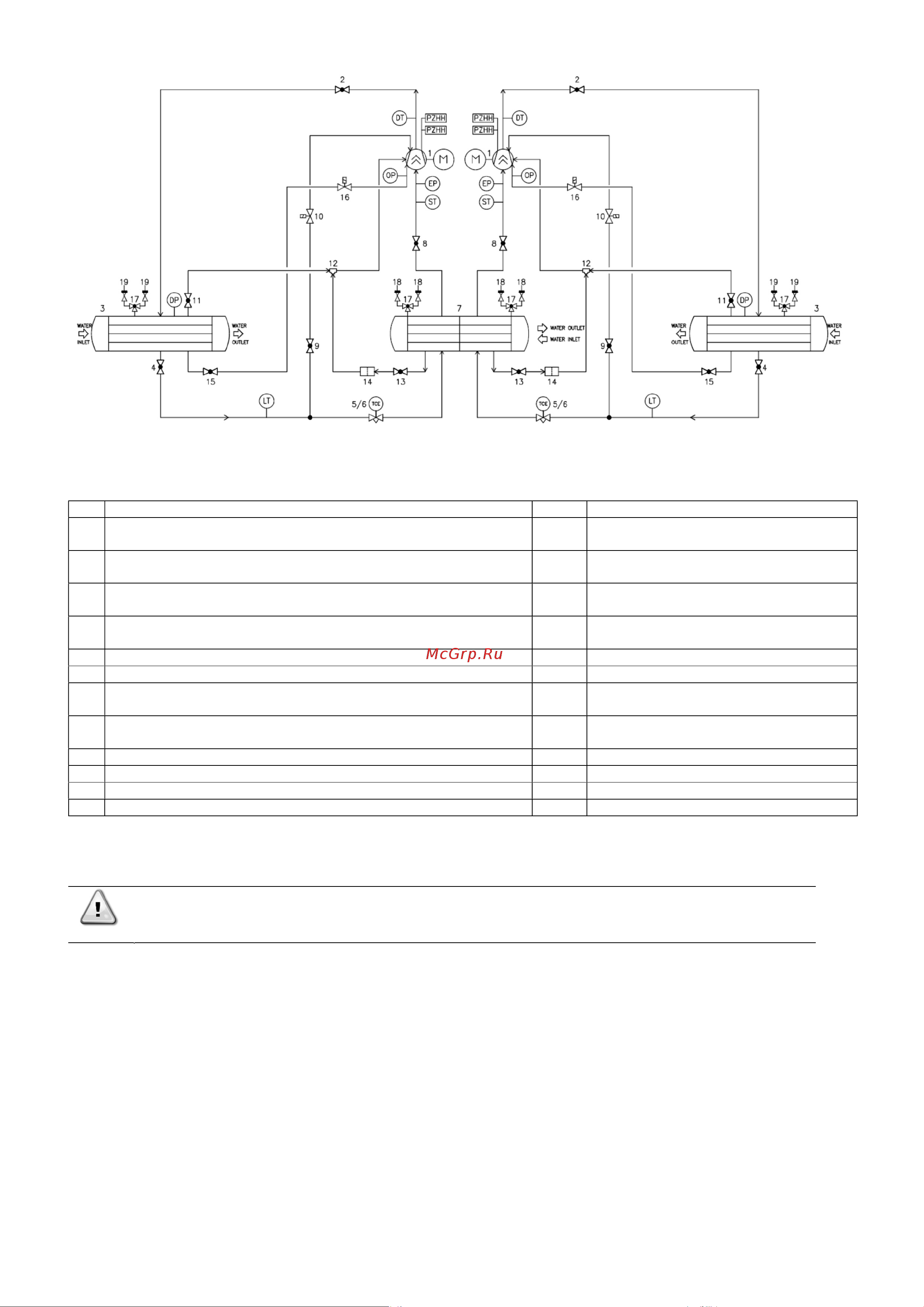

Рис. 7. Типовой двухконтурный контур охлаждения
Условные обозначения
1 Компрессор 15 Клапан впрыска масла
2 Клапан подачи (дополнительная опция) 16 Электромагнитный клапан впрыска
масла
3 Масляный конденсатор/маслоотделитель 17 Предохранительный клапан
теплообменника
4 Клапан трубопровода жидкого хладагента 18 Предохранительные клапаны низкого
давления
5/6 Расширительный клапан с индикатором жидкости 19 Предохранительные клапаны
высокого давления
7 Затопленный испаритель PZHH Реле высокого давления
8 Всасывающий клапан (дополнительная опция) M Электродвигатель компрессора
9 Вентиль впрыска жидкости (дополнительный впрыск
жидкости)
ST Датчик температуры всасывания
10 Электромагнитный клапан впрыска жидкости
(дополнительный впрыск жидкости)
DT Датчик температуры подачи
11 Подпиточный клапан эжекторного насоса LT Датчик температуры жидкости
12 Эжекторный насос DP Датчик высокого давления
13 Всасывающий клапан эжекторного насоса EP Датчик низкого давления
14 Всасывающий фильтр эжекторного насоса OP Датчик давления масла
4.3.4 Заряд хладагента
Агрегаты EWWH VZ рассчитаны на работу с хладагентом R134a/R1234ze(E), использование любого другого
хладагента ЗАПРЕЩАЕТСЯ.
При добавлении или удалении из системы газообразного хладагента следите за
правильным потоком воды в испарителе и конденсаторе во избежание замерзания труб.
Повреждение вследствие замерзания приводит к аннулированию гарантии.
Слив хладагента должны выполнять квалифицированные технические специалисты с применением
соответствующих материалов. Ненадлежащее техобслуживание может привести к неконтролируемой потере
давления и жидкости. Запрещается сливать хладагент и смазочное масло в окружающую среду. Пользуйтесь
соответствующей системой удаления отходов.
Все агрегаты отгружаются с завода полностью заправленными хладагентом. При необходимости дозаправки
агрегата в ходе эксплуатации соблюдайте данные рекомендации. Оптимальная заправка позволит агрегату работать
с соответствующим расходом хладагента во всех условиях.
4.3.4.1 Проверка правильности заправки хладагента
Чтобы проверить правильность количества хладагента, заправленного в агрегат, необходимо выполнить следующие
действия:
1. Доведите нагрузку на агрегат до максимального уровня
2. Убедитесь в том, температура воды на выпуске из испарителя находится в пределах от 6 до 8 °C.
3. Убедитесь в том, температура воды на впуске в конденсатор находится в пределах от 25 до 32 °C.
4. При наличии вышеперечисленных условий проверьте следующие параметры:
a) Перегрев на нагнетании находится в диапазоне от 8 (для R134a)/5(для R1234ze) °C до 15 °C.
