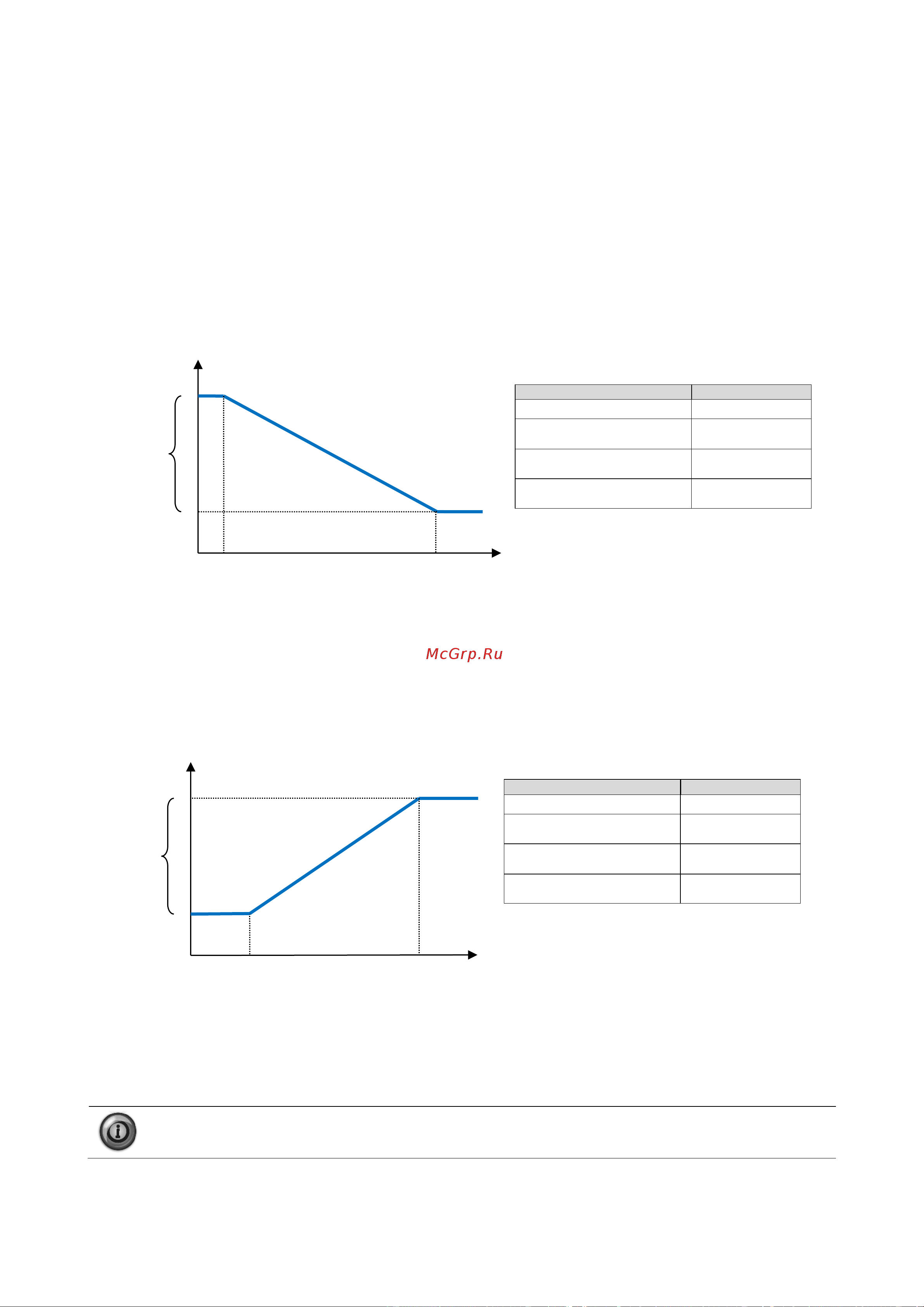

![Daikin EWAHC13TZXLC2 [24/66] Сброс уставок по oat](/views2/1773285/page24/bg18.png)
D-EOMZC00309-19_02RU - 24/66
Параметры каждого из указанных способов необходимо настроить (хотя есть и стандартные настройки) в меню Main Menu → View/Set Unit
→ Power Conservation→ Setpoint Reset.
Обратите внимание на то, что параметры конкретного способа будут доступны только после установки конкретного значения для функции
сброса уставок и повторного запуска UC.
4.10.3.1 Сброс уставок по OAT
Активная уставка рассчитывается с учетом поправки, которая является функцией температуры окружающей среды (OAT). По мере
опускания температуры ниже точки начала сброса OAT (SROAT) уставка LWT постепенно увеличивается, пока OAT не достигнет значения
максимального сброса OAT (MROAT). За пределами этого значения уставка LWT увеличивается на величину максимального сброса (MR) .
Параметр
Значение
Max Reset (MR)
0,0 °C 10,0 °C
Start Reset DT (разница
температур при запуске сброса)
10.0°C 29.4°C
Max Reset OAT (MROAT)
10.0°C 29.4°C
Start Reset OAT (SROAT)
10.0°C 29.4°C
4.10.3.2 Сброс уставки по внешнему сигналу 4–20 мА
Активная уставка рассчитывается с учетом приложения внешнего сигнала 4–20 мА. Сила тока в 4 мА соответствует сдвигу в 0°C, а 20 мА
— значению из параметра Max Reset (MR).
Параметр
Значение
Max Reset (MR)
0,0 °C 10,0 °C
Start Reset DT (разница
температур при запуске сброса)
10.0°C 29.4°C
Max Reset OAT (MROAT)
10.0°C 29.4°C
Start Reset OAT (SROAT)
10.0°C 29.4°C
4.10.3.3 Сброс уставок по возврату
Активная уставка рассчитывается с учетом поправки, которая зависит от температуры входящей (возвратной) воды испарителя. Когд а
разница температур ΔT испарителя опустится ниже значения SRΔT, сдвиг уставки LWT начнет нарастать до достижения значения MR, при
котором температура возвратной воды достигает температуры охлажденной воды.
Параметр Return Reset может отрицательно повлиять на работу чиллера, если он работает с переменным
расходом. Не рекомендуется придерживаться этой стратегии при инверторном регулировании расхода
воды.
SROAT
OAT
AS
LWT SP
MR
LWT SP + MR
MROAT
4 мА
20 мА
Signal
AS
LWT SP
MR
