D-EOMZC00309-19_02RU - 25/66
Параметр
Значение
Max Reset (MR)
0,0 °C 10,0 °C
Start Reset DT (разница
температур при запуске сброса)
10.0°C 29.4°C
Max Reset OAT (MROAT)
10.0°C 29.4°C
Start Reset OAT (SROAT)
10.0°C 29.4°C

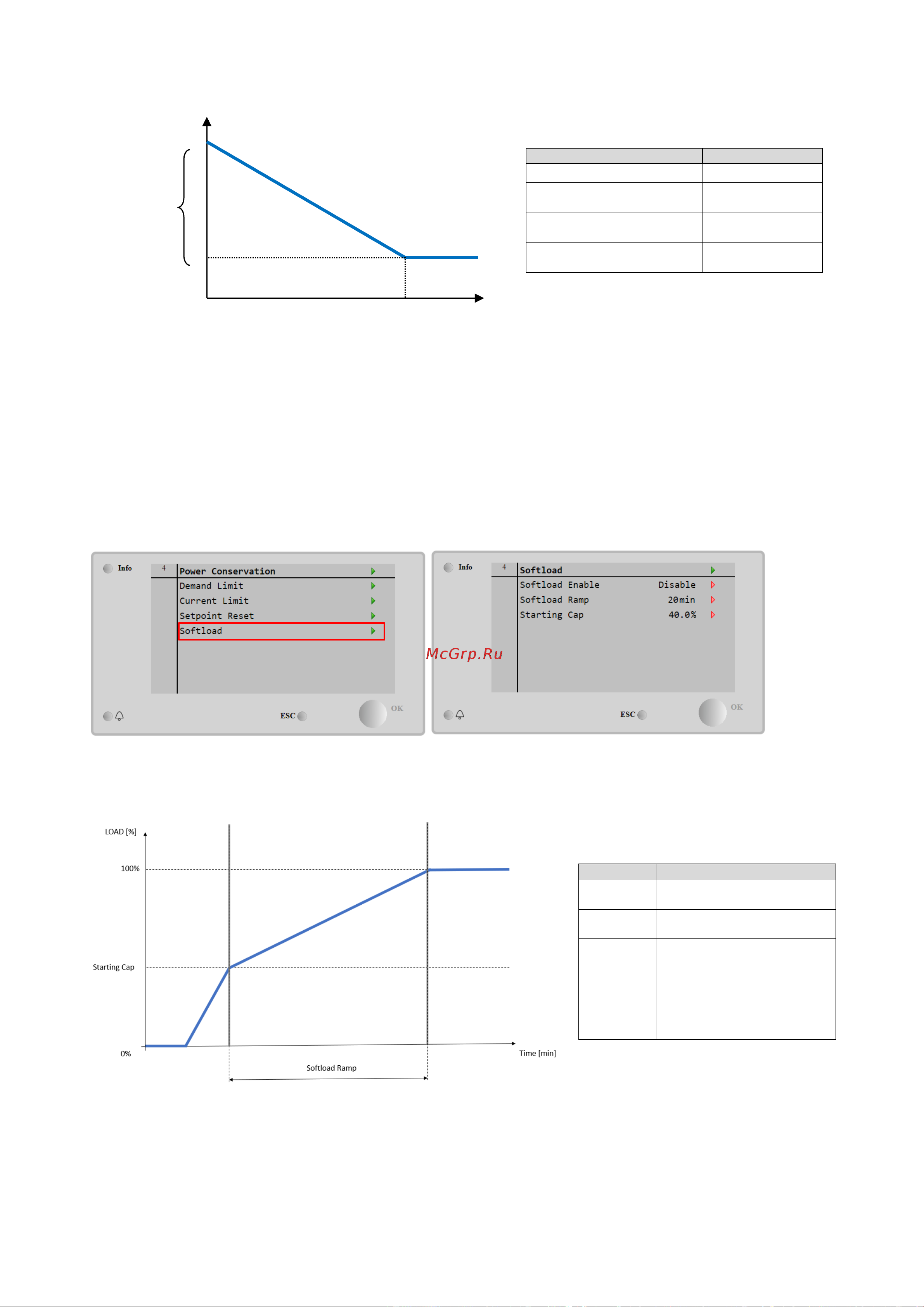

4.10.4 Плавная нагрузка
Плавная нагрузка представляет собой настраиваемую функцию, с помощью которой можно линейно увеличить производительность
агрегата за заданный промежуток времени. Как правило, она используется, чтобы повлиять на формирование электрической нагрузки путем
постепенной загрузки агрегата. Чтобы активировать функцию плавной нагрузки, перейти на страницу:
Main Menu→View / Set Unit→Power Conservation→ Softload.
После настройки параметров Softload Ramp («Линейное изменение плавной нагрузки») и Starting Cap («Начальная нагрузка»), при
активированной функции плавной нагрузки, производительность агрегата возрастет в принудительном режиме в зависимости от настроек.
Функция применяется, чтобы, когда запустить агрегат в работу с 0% и достичь максимальной нагрузки с заданной скоростью.
Если включить функцию плавной нагрузки на уже работающем агрегате, где Starting Cap («Начальная нагрузка») > Actual Capacity
(«Фактическая загрузка»), то плавная нагрузка будет нарастать со скоростью, заданной пользователем.
Параметр
Описание
Softload
Enable
Активация функции плавной
нагрузки
Softload
Ramp
Продолжительность линейного
изменения плавной загрузки
Starting Cap
Начальный предел
производительности
Производительность агрегата
увеличивается с данного
значения до 100 % за промежуток
времени, определенный уставкой
Softload Ramp.
0
SRT
Исп. T
AS
LWT SP
MR
LWT SP + MR
