D-EOMZC00309-19_02RU - 26/66

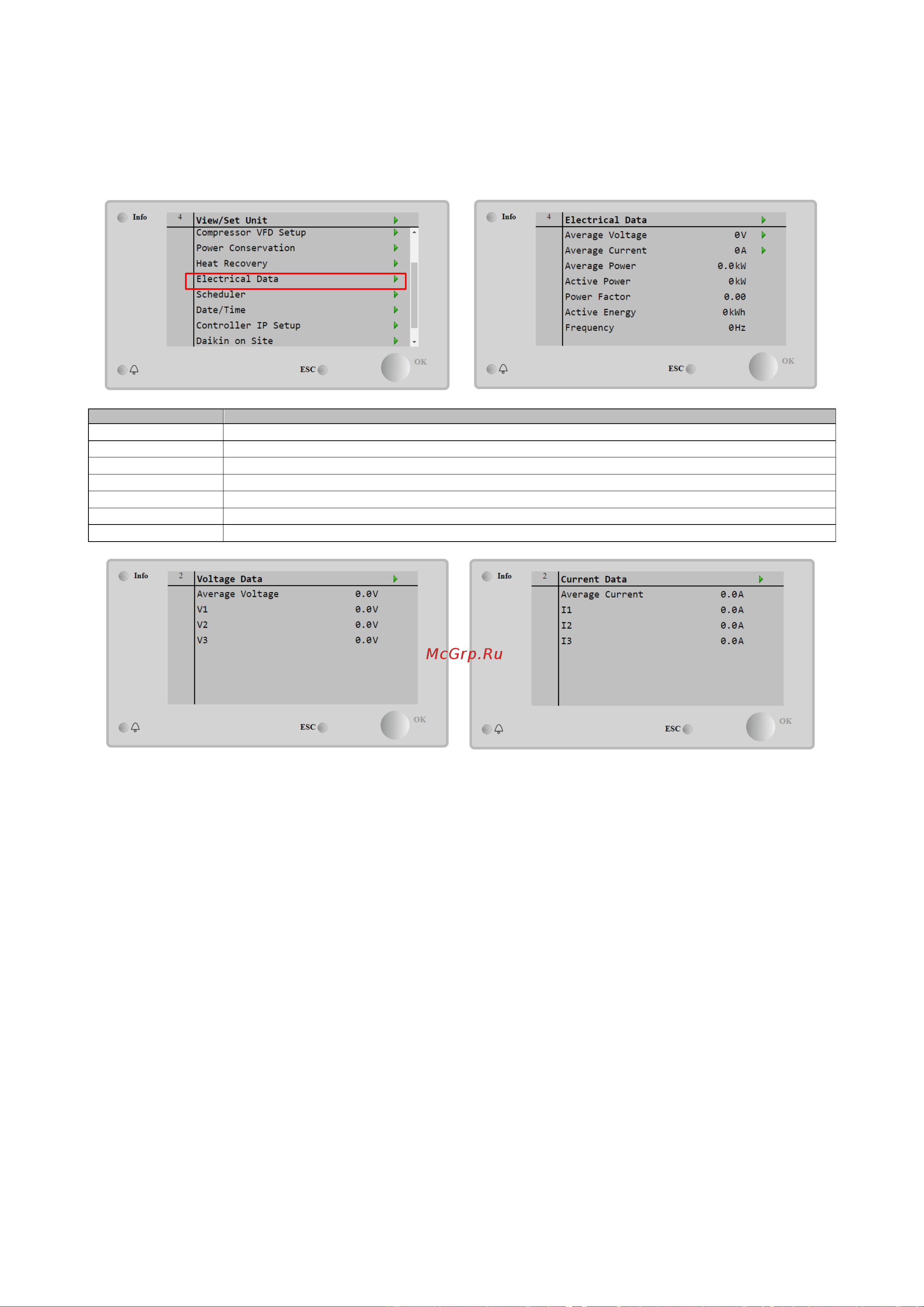

4.11 Электрические характеристики
Контроллер агрегата выдает основные значения электрических параметров, считываемые счетчиком электроэнергии Nemo D4-L или Nemo
D4-Le. Все данные хранятся в меню Electrical Data («Электрические характеристики»).
Main Page → View/Set Unit → Electrical Data
Параметр
Описание
Average Voltage
Показано среднее по трем значениям напряжения в цепи и ссылка на страницу с параметрами напряжения
Average Current
Показано среднее значение тока и ссылка на страницу с параметрами тока
Average Power
Показана средняя мощность
Active Power
Показана активная мощность
Power Factor
Показан коэффициент мощности
Active Energy
Показана активная энергия
Частота
Показана активная частота
