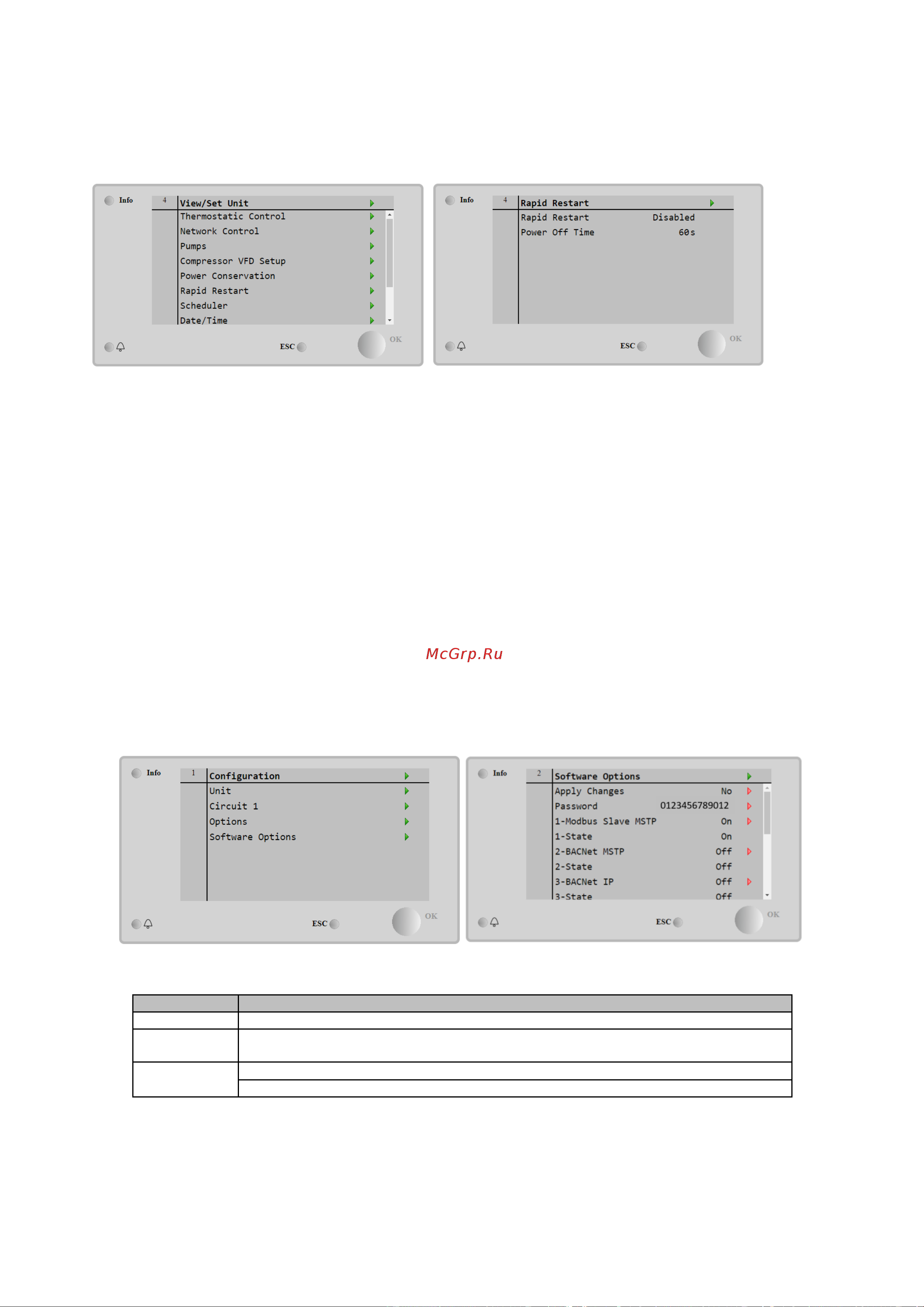

D-EOMZC00309-19_02RU - 30/66
4.15 Быстрый перезапуск
В данном чиллере может быть включена последовательность Rapid Restart («Быстрый перезапуск», дополнительно) в результате отказа
цепи питания. Через цифровой контакт на контроллер поступает сообщение об активации этой функции. Конфигурирование функции
производится на заводе.
Функция быстрого перезапуска активируется в следующих ситуациях:
• Отказ цепи питания на период до 180 секунд
• Переключатели агрегата и контуров включены.
• Аварийные сигналы агрегата или контуров отсутствуют.
• Агрегат работает в обычном режиме
• Контур BMS работает в режиме Авто, если источником команд управления является сеть
Если отказ цепи питания сохраняется в течение более 180 секунд, агрегат запустится в зависимости от настройки таймера цикла связи
«Останов-пуск» (минимальное значение — 3 минуты), а нагрузка будет подаваться без быстрого перезапуска.
Если функция быстрого перезапуска активна, агрегат перезапустится в течение 30 секунд после восстановления питания. Время
восстановления полной нагрузки составляет менее 3 минут.
4.16 Опции ПО (только для Microtech 4)
Установка на агрегат нового контроллера Microtech 4 позволяет дополнить охладитель новыми функциональными в озможностями для
использования набора программных опций. Для опций программного обеспечения (Software Options) не требуются дополнительные
аппаратные средства, т.к. используются каналы связи и новые энергетические функции.
В процессе ввода в эксплуатацию агрегат поставляется с набором опций (Option Set), выбранным заказчиком. Установленный пароль
(Password) является постоянным и зависит от серийного номера агрегата и выбранного набора опций.
Чтобы проверить текущий набор опций:
Main Menu→Commission Unit→Configuration→Software Options
Параметр
Описание
Password
Может вводиться через интерфейс/веб-интерфейс
Наименование
опции
Наименование опции
Option Status
Опция активирована.
Опция не включена
При вводе текущего пароля (Current Password) включается выбранная опция.
