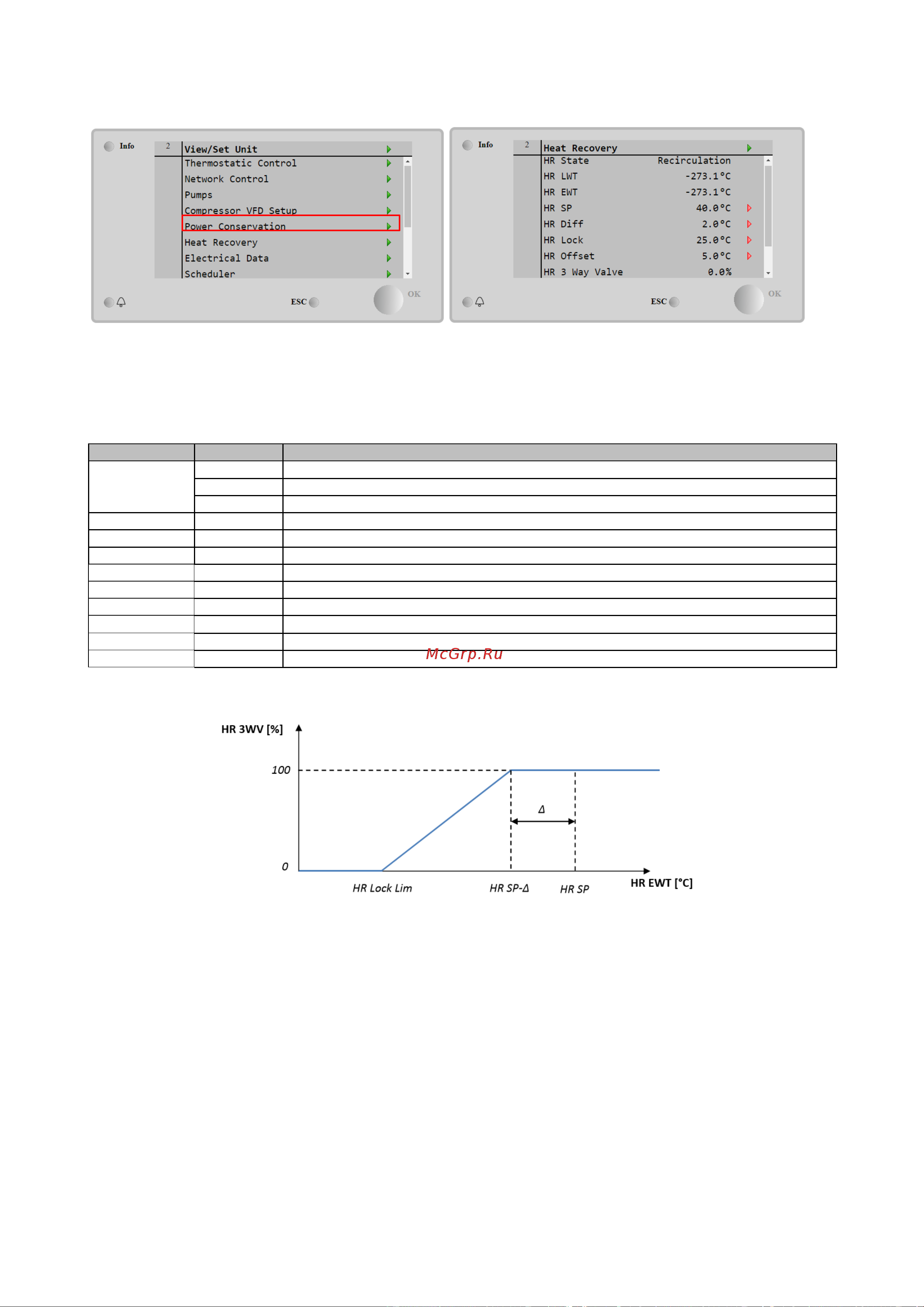

D-EOMZC00309-19_02RU - 29/66
Затем перейти на Main Menu→View/Set Unit→Heat Recovery.
После выполненных действий требуется перезагрузить контроллер с внесенными изменениями. После перезагрузки все данные и
настройки функции рекуперации тепла будут отображаться на дисплее ЧМИ.
Кроме того, будет показана уставка рекуперации тепла и значение перепада; эти данные при необходимости можно изменить:
Параметр
Значение
Описание
HR State
Откл.
Функция рекуперации тепла отключена
Recirculation
Насос-рекуператор работает, но вентилятор чиллера не контролирует температуру воды рекуператора
Regulation
Насос-рекуператор работает, а вентиляторы чиллера контролируют температуру воды рекуператора
HR LWT
Температура воды на выходе из рекуператора
HR EWT
Температура воды на входе в рекуператор
HR EWT Sp
Значение уставки температуры воды на входе в рекуператор
HR EWT Dif
Рекуперация тепла
HR Lock Limit
Предел блокирования рекуператора
HR Delta Sp
Отклонение уставки рекуперации тепла
HR 3-Way Valve
Степень открытия трехходового рекуперирующего клапана
HR Pumps
Состояние насоса-рекуператора
HR Pump Hours
Наработка насоса-рекуператора
