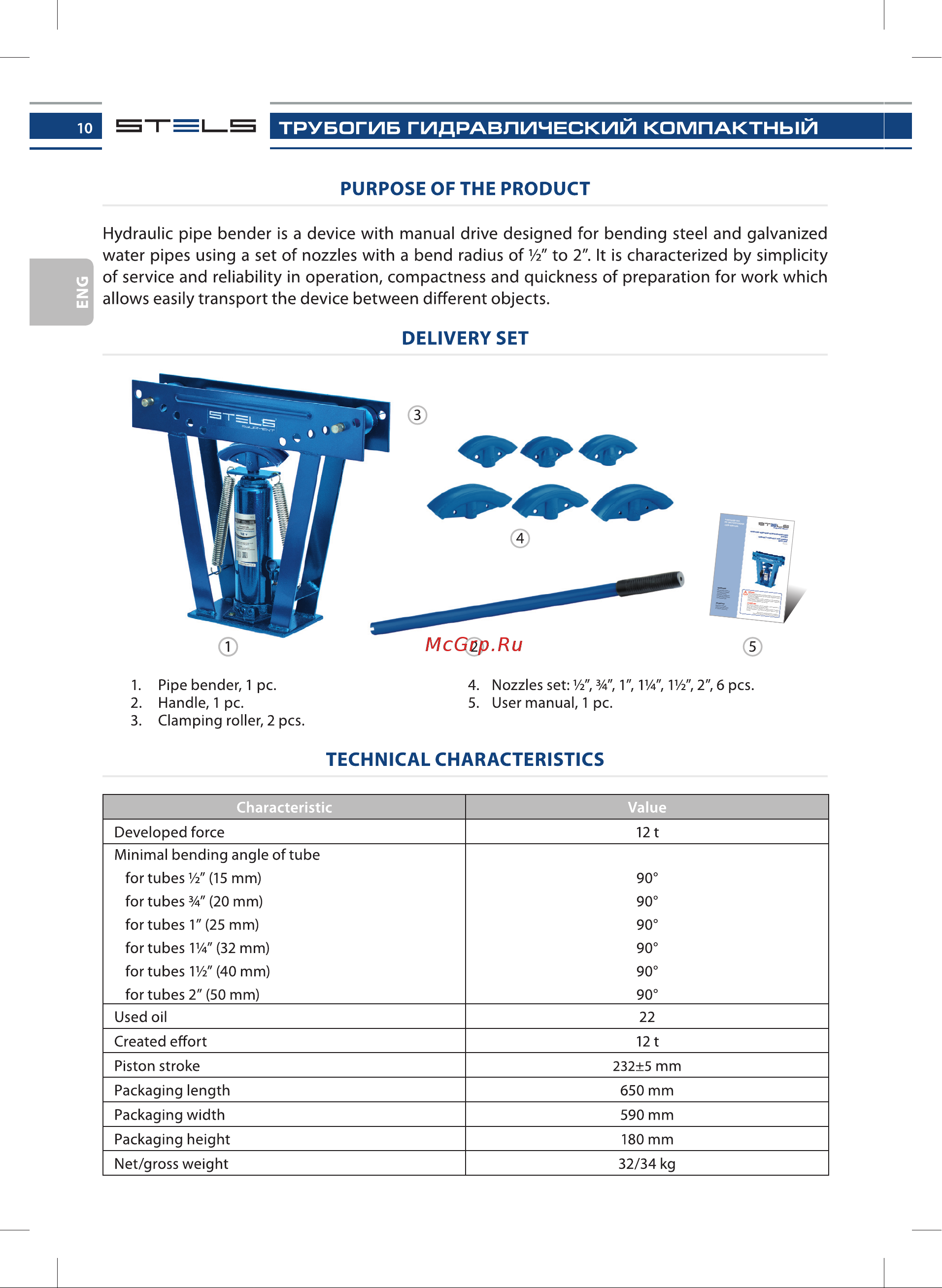

10 S r l_______ s ТРУБОГИБ ГИДРАВЛИЧЕСКИЙ КОМПАКТНЫЙ ENG PURPOSE OF THE PRODUCT Hydraulic pipe bender is a device with manual drive designed for bending steel and galvanized water pipes using a set of nozzles with a bend radius of lA to 2 It is characterized by simplicity of service and reliability in operation compactness and quickness of preparation for work which allows easily transport the device between different objects DELIVERY SET 1 Pipe bender 1 pc 2 Handle 1 pc 3 Clamping roller 2 pcs 4 Nozzles set 2 1 VA V 2 2 6 pcs 5 User manual 1 pc TECHNICAL CHARACTERISTICS Characteristic Developed force Value 121 Minimal bending angle of tube for tubes 1A 15 mm 90 for tubes 20 mm 90 for tubes 1 25 mm 90 for tubes VA 32 mm 90 for tubes V 2 40 mm 90 for tubes 2 50 mm 90 Used oil 22 Created effort 121 Piston stroke 232 5 mm Packaging length 650 mm Packaging width 590 mm Packaging height 180 mm Net gross weight 32 34 kg
