![STELS 18116 [11/16] Product device](/img/pdf.png)
STELS 18116 [11/16] Product device
![STELS 18116 [11/16] Product device](/views2/1776051/page11/bgb.png)
Содержание
- Attention 1
- Compact hydraulic pipe bender 1
- Eng i rus 1
- Important 1
- User manual 1
- Важно 1
- Внимание 1
- Руководство по эксплуатации 1
- Трубогиб гидравлический компактный 1
- Низ 2
- Содержание 2
- Compact hydraulic pipe bender 3
- Комплектность 3
- Назначение изделия 3
- Низ 3
- Технические характеристики 3
- Трубогиб гидравлический представляет собой устройство с ручным приводом предназна 3
- Характеристика значение 3
- Ченное для сгибания стальных и оцинкованных водопроводных труб при помощи набора насадок с радиусом сгиба от до 2 отличается простотой обслуживания и надежностью в эксплуатации компактностью и быстрой подготовкой к работе что позволяет при необхо димости легко транспортировать устройство между различными объектами 3
- Башмак 2 1 шт 2 башмак 4
- Виз 4
- Гидравлический бутылочный домкрат 1 шт 11 винт 2 шт 12 пружина 2 шт 13 прижимная панель 1 шт 14 болт 2 шт 15 ось ролика 2 шт 16 шплинт 2 шт 17 ролик 2 шт 4
- Диаметр мм 4
- Дополнительная таблица 4
- З 1 шт 3 башмак 114 1 шт 4 башмак 1 1 шт 5 башмак 1 шт 6 башмак уз 1 шт 7 рукоятка 1 шт 8 корпус 1 шт 9 зацеп пружины 2 шт 4
- Минимальный угол сгибания 4
- Номинальный размер внешний 4
- Размер металлических сварных труб для транспортировки жидкостей 4
- Толщина стенок 4
- Трубогиб гидравлический компактный 4
- Устройство изделия 4
- Compact hydraulic pipe bender 5
- Виз 5
- Внимание 5
- Подготовка к эксплуатации 5
- Порядок работы 5
- Требования безопасности 5
- Б трубогиб гидравлический компактный 6
- Внимание 6
- Низ 6
- Обслуживание и уход 6
- Compact hydraulic pipe bender 7
- Возможные проблемы при эксплуатации 7
- Неисправность возможная 7
- Причина способ устранения 7
- Риз 7
- 0415 001 067 8
- Гарантийный срок 8
- Дата изготовления 8
- Импортер 8
- Подготовка к утилизации 8
- Реализация и утилизация 8
- Трубогиб гидравлический компактный 8
- Contents 9
- Characteristic value 10
- Delivery set 10
- Hydraulic pipe bender is a device with manual drive designed for bending steel and galvanized water pipes using a set of nozzles with a bend radius of la to 2 it is characterized by simplicity of service and reliability in operation compactness and quickness of preparation for work which allows easily transport the device between different objects 10
- Purpose of the product 10
- S r l_______ s трубогиб гидравлический компактный 10
- Technical characteristics 10
- Additional table 11
- Bending die 1 pc 2 1у2 bending die 1 pc 3 114 bending die 1 pc 4 1 bending die 1 pc 5 bending die 1 pc 6 2 bending die 1 pc 7 handle 1 pc 8 frame 1 pc 9 spring hook 2 pcs 11
- Compact hydraulic pipe bender s t i_______s 11
- Hydraulic bottle jack 1 pc 11 screw 2 pcs 12 spring 2 pcs 13 press plate 1 pc 14 bolt 2 pcs 15 roller shaft 2 pcs 16 split pin 03 mm 2 pcs 17 roller 2 pcs 11
- Product device 11
- Sizes of welded metal tubes for liquids transportation 11
- Attention 12
- S r l_s трубогиб гидравлический компактный 12
- Safety requirements 12
- Setting up procedures 12
- Working sequence 12
- Attention 13
- Compact hydraulic pipe bender s t i_______s 13
- Maintenance and servicing 13
- Failure possible reason remedy 14
- I4 5 3 jmybombrlhflpabnwheckkim omnakthbiüi 14
- Possible problems at operation 14
- 001 067 15
- Compact hydraulic pipe bender s t i_______s 15
- Importer 15
- Preparing for disposal 15
- Production date 15
- Sales and disposal 15
- Warranty period 15
Похожие устройства
- STELS 18115 Инструкция по эксплуатации
- STELS 51100 Инструкция по эксплуатации
- STELS 51101 Инструкция по эксплуатации
- STELS 51102 Инструкция по эксплуатации
- STELS 51103 Инструкция по эксплуатации
- STELS 51104 Инструкция по эксплуатации
- STELS 51106 Инструкция по эксплуатации
- STELS 51108 Инструкция по эксплуатации
- STELS 51109 Инструкция по эксплуатации
- STELS 51111 Инструкция по эксплуатации
- STELS 51112 Инструкция по эксплуатации
- STELS 51113 Инструкция по эксплуатации
- STELS 51121 Инструкция по эксплуатации
- STELS 51124 Инструкция по эксплуатации
- STELS 51125 Инструкция по эксплуатации
- STELS 51126 Инструкция по эксплуатации
- STELS 51096 Инструкция по эксплуатации
- STELS 51097 Инструкция по эксплуатации
- STELS 51133 Инструкция по эксплуатации
- STELS 51136 Инструкция по эксплуатации

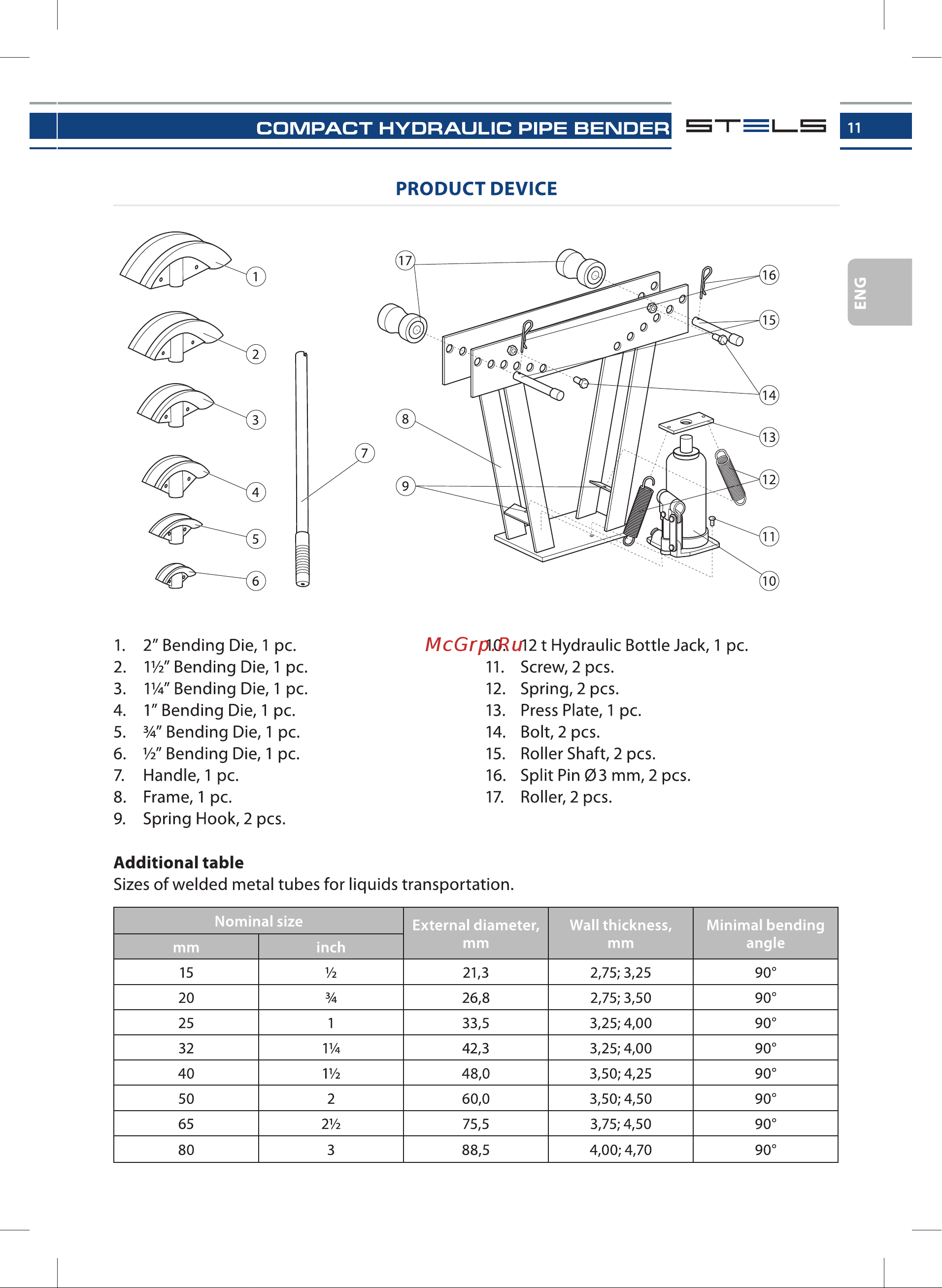

S T I_______ s COMPACT HYDRAULIC PIPE BENDER 11 ENG PRODUCT DEVICE 1 2 Bending Die 1 pc 2 1У2 Bending Die 1 pc 3 114 Bending Die 1 pc 4 1 Bending Die 1 pc 5 Bending Die 1 pc 6 2 Bending Die 1 pc 7 Handle 1 pc 8 Frame 1 pc 9 Spring Hook 2 pcs 10 121 Hydraulic Bottle Jack 1 pc 11 Screw 2 pcs 12 Spring 2 pcs 13 Press Plate 1 pc 14 Bolt 2 pcs 15 Roller Shaft 2 pcs 16 Split Pin 03 mm 2 pcs 17 Roller 2 pcs Additional table Sizes of welded metal tubes for liquids transportation Nominal size mm inch External diameter mm Wall thickness mm Minimal bending angle 15 У2 21 3 2 75 3 25 90 20 3 4 26 8 2 75 3 50 90 25 1 33 5 3 25 4 00 90 32 1У4 42 3 3 25 4 00 90 40 1У2 48 0 3 50 4 25 90 50 2 60 0 3 50 4 50 90 65 2У2 75 5 3 75 4 50 90 80 3 88 5 4 00 4 70 90
