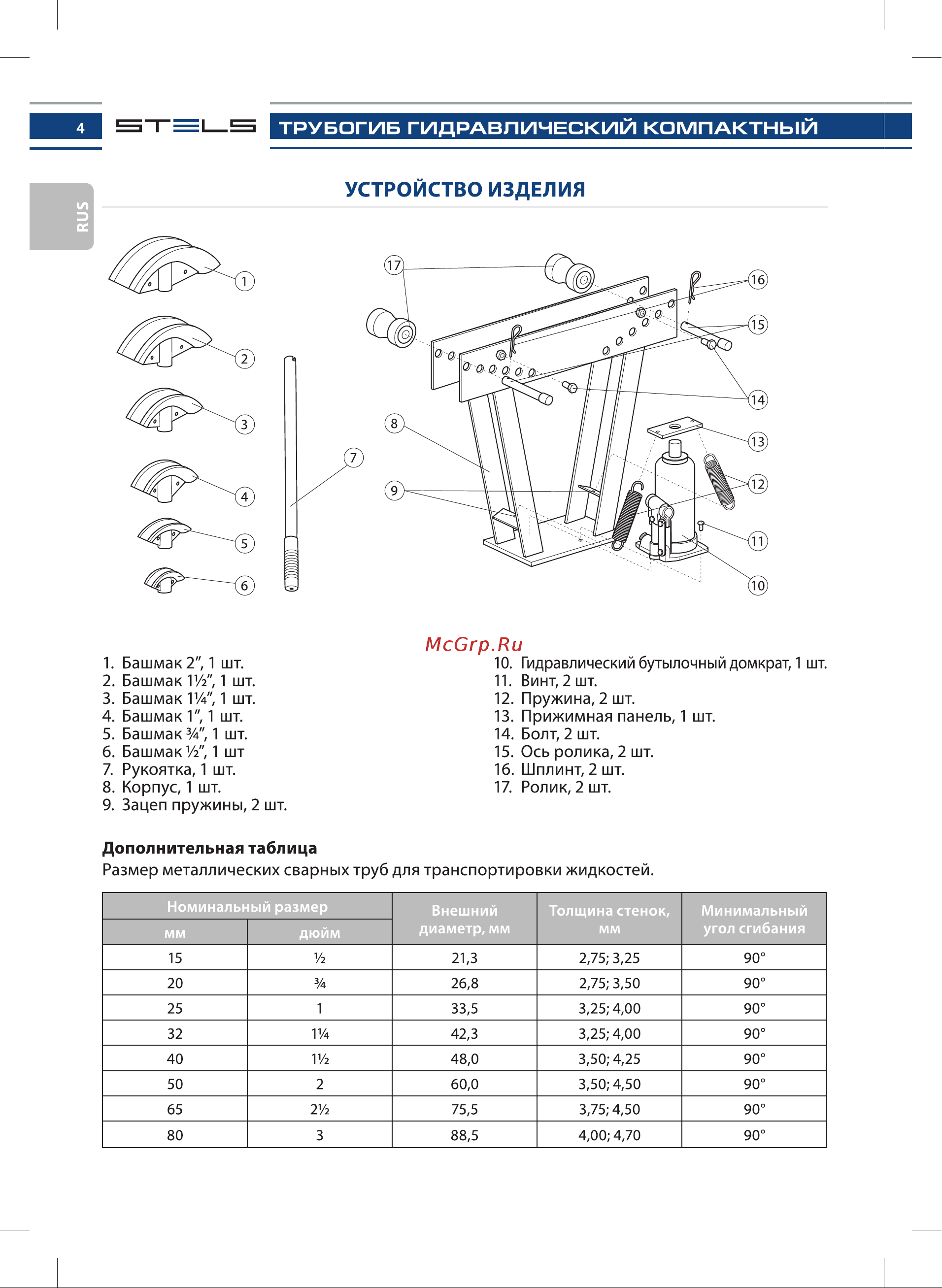

ТРУБОГИБ ГИДРАВЛИЧЕСКИЙ КОМПАКТНЫЙ 4 виз УСТРОЙСТВО ИЗДЕЛИЯ 1 Башмак 2 1 шт 2 Башмак 11 з 1 шт 3 Башмак 114 1 шт 4 Башмак 1 1 шт 5 Башмак 1 шт 6 Башмак Уз 1 шт 7 Рукоятка 1 шт 8 Корпус 1 шт 9 Зацеп пружины 2 шт 10 Гидравлический бутылочный домкрат 1 шт 11 Винт 2 шт 12 Пружина 2 шт 13 Прижимная панель 1 шт 14 Болт 2 шт 15 Ось ролика 2 шт 16 Шплинт 2 шт 17 Ролик 2 шт Дополнительная таблица Размер металлических сварных труб для транспортировки жидкостей Номинальный размер ММ ДЮЙМ Внешний диаметр мм Толщина стенок мм Минимальный угол сгибания 15 Уз 21 3 2 75 3 25 90 20 26 8 2 75 3 50 90 25 1 33 5 3 25 4 00 90 32 ГА 42 3 3 25 4 00 90 40 114 48 0 3 50 4 25 90 50 2 60 0 3 50 4 50 90 65 2Уз 75 5 3 75 4 50 90 80 3 88 5 4 00 4 70 90
