Daikin RN50E3V1B [19/23] Rn50 60e

• Outdoor Units • R-410A • RN-E3V1B

• Split Sky Air • Outdoor Units

7   

3D051636D

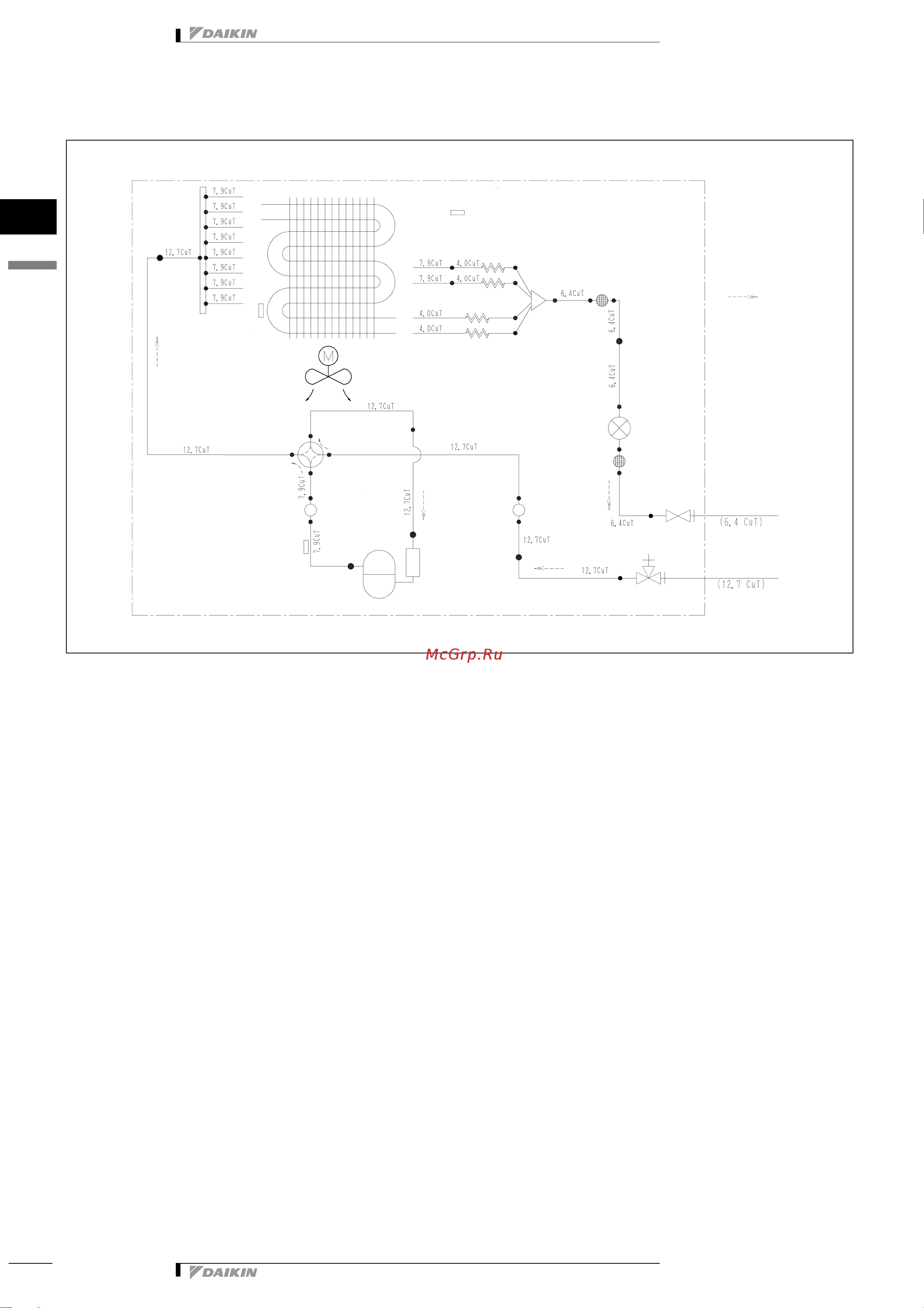

RN50-60E

Термистор температуры наружного

воздуха

Теплообменник

Осевой вентилятор

Капиллярная трубка 1

Запорный клапан

для жидкости

Местный трубопровод

Запорный клапан для газа с

каналом обслуживания

Четырехходовой

клапан,

нормально:

ВЫКЛ

Компрессор

Капиллярная трубка 3

Поток хладагента

Охлаждение

Термистор

выпускного

трубопровода

Термистор

теплообменника

Капиллярная трубка 2

Капиллярная трубка 4

Глушитель с

фильтром

Сервоклапан

Глушитель с

фильтром

Глушитель

Наружный блок

Глушитель
