3
1
8
• Split Sky Air • Outdoor Units
20
• Outdoor Units • R-410A • RN-E3V1B
8  
8 - 1 $ !

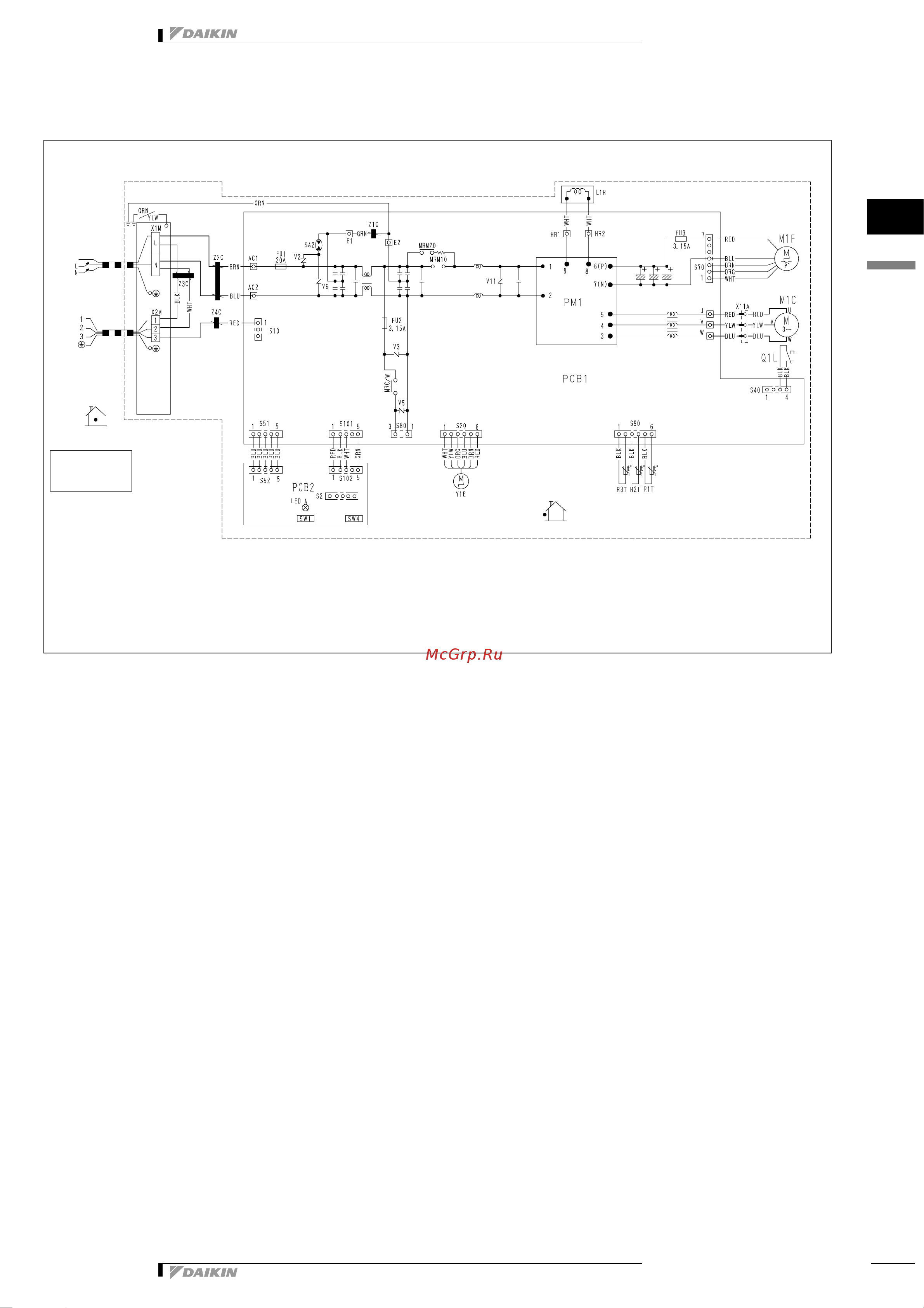

3D050981F
RN50-60E
R
:
Защитное заземление
Z1C∼Z4C : Ферритовый сердечник
X1M, X2M : Контактная пластина
Y1E : Катушка электронного
расширительного клапана
V2,V3,V5,V6,V11 : Варистор
SA2 : Поглотитель перенапряжений
F1U, F2U, FU3 : Плавкий предохранитель
AC1, AC2
U, V, W, X11A
E1, E2 : Соединитель
HR1, HR2
MRM10, MRM20
MRC/W : Магнитное реле
R1T∼R3T : Термистор
S2∼S102 : Соединитель
LEDA : Контрольная лампа
L : Под напряжением
N : Нейтраль
S1W : Двухпозиционный переключатель
принудительной работы (SW1)
S4W : Локальная установка (SW4)
g
Местная
проводка
Внутр.
Электропитание
Наружн.
(наружн.)
(Конденсатор)
(выпуск)
M1C : Двигатель компрессора
M1F : Двигатель вентилятора
L1R : Реактор
Q1L : Устройство защиты от перегрузки
PM1 : Модуль питания
PCB1, PCB2 : Печатная плата
Y1R : Катушка реверсивного электромагнитного
клапана
Листовой металл:
Клеммная колодка, крепежная пластина
К внутреннему
блоку
Листовой
металл
