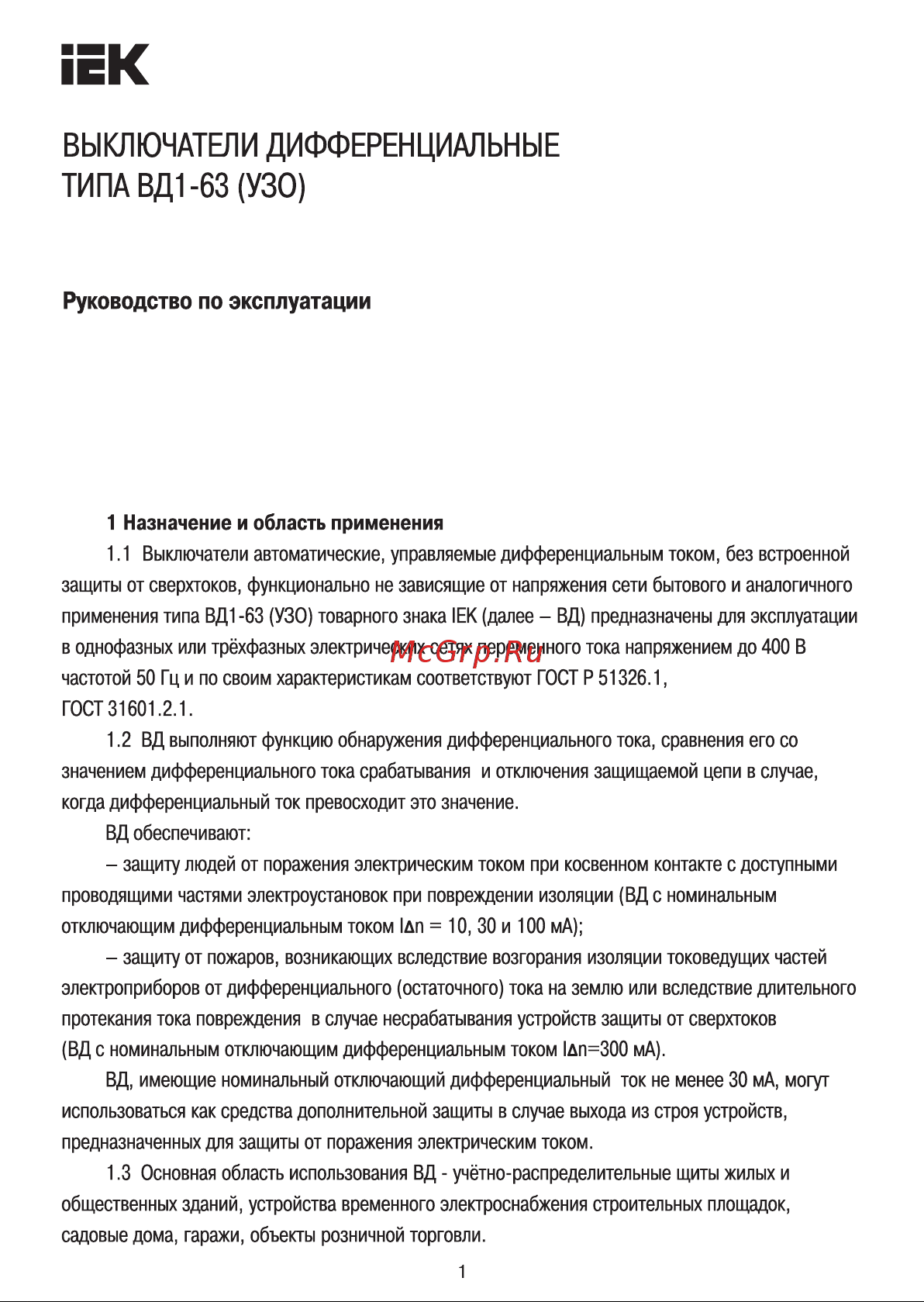

ЕК ВЫКЛЮЧАТЕЛИ ДИФФЕРЕНЦИАЛЬНЫЕ ТИПАВД1 63 УЗО Руководство по эксплуатации 1 Назначение и область применения 1 1 Выключатели автоматические управляемые дифференциальным током без встроенной защиты от сверхтоков функционально не зависящие от напряжения сети бытового и аналогичного применения типа ВД1 63 УЗО товарного знака 1ЕК далее ВД предназначены для эксплуатации в однофазных или трёхфазных электрических сетях переменного тока напряжением до 400 В частотой 50 Гц и по своим характеристикам соответствуют ГОСТ Р 51326 1 ГОСТ31601 2 1 1 2 ВД выполняют функцию обнаружения дифференциального тока сравнения его со значением дифференциального тока срабатывания и отключения защищаемой цепи в случае когда дифференциальный ток превосходит это значение ВД обеспечивают защиту людей от поражения электрическим током при косвенном контакте с доступными проводящими частями электроустановок при повреждении изоляции ВД с номинальным отключающим дифференциальным током 1дп 10 30 и 100 мА защиту от пожаров возникающих вследствие возгорания изоляции токоведущих частей электроприборов от дифференциального остаточного тока на землю или вследствие длительного протекания тока повреждения в случае несрабатывания устройств защиты от сверхтоков ВД с номинальным отключающим дифференциальным током 1дп 300 мА ВД имеющие номинальный отключающий дифференциальный ток не менее 30 мА могут использоваться как средства дополнительной защиты в случае выхода из строя устройств предназначенных для защиты от поражения электрическим током 1 3 Основная область использования ВД учётно распределительные щиты жилых и общественных зданий устройства временного электроснабжения строительных площадок садовые дома гаражи объекты розничной торговли
