Iek ВД1-63 2Р 63А 300мА [6/11] Страница 6

Содержание

• Выключатели дифференциальные 1
• Назначение и область применения 1
• Руководство по эксплуатации 1
• Страница 1 1
• Типавд1 63 узо 1
• Времятоковые характеристики вд1 63 при любых значениях номинального тока и уставки 2
• И действующих значениях дифференциального тока приведены в таблице 2 2
• Основные технические характеристики 2
• Основные технические характеристики вд приведены в таблице 1 2
• Страница 2 2
• Таблица 1 2
• Таблица 2 2
• Аналогичного или меньшего номинала с типом защитных характеристик от 3
• Вд не имеет встроенной защиты от сверхтоков поэтому 3
• Внимание 3
• Времятоковые характеристики вд1 63 при любых значениях номинального тока и уставки 3
• Габаритные и установочные размеры приведены на рисунках 1 и 2 3
• Последовательно с ним необходимо включать автоматический выключатель 3
• При действующих значениях дифференциального тока приведены в таблице 3 3
• Сверхтоков вис 3
• Страница 3 3
• Схемы электрические принципиальные вд приведены на рисунках 3 и 4 3
• Таблица 3 3
• Комплектность 4
• Монтаж 4
• Страница 4 4
• Гарантийные обязательства 5
• Страница 5 5
• Требования безопасности 5
• Условиятранспортирования хранения и утилизации 5
• General technical parameters 6
• Operation manual 6
• Purpose and application 6
• Residual current circuit breakers of vd1 63 type rccb 6
• Страница 6 6
• Attention 7
• Or smaller nominal values and overcurrent protection characteristics b or c 7
• Should be operated in combination with a modular circuit breaker having analogous 7
• Table 1 continued 7
• Table 2 7
• Table 2 lists time current characteristics of vd1 63 at any rated and setting current values as 7
• Vd does not have an integrated overcurrent protection thus it 7
• Well as effective values of residual current 7
• Страница 7 7
• Complete set 8
• Delivery package includes 8
• Electric schematic diagrams of vd are shown in figures 3 and 4 8
• Electrical personnel 8
• Min joule integral and peak current values sustained by the circuit breaker are listed in table 3 8
• Mounting 8
• Mounting connection and putting vd into operation should be performed only by qualified 8
• Overall and installation dimensions are shown in figures 1 and 2 8
• Passport 1 pcs 8
• Table 3 8
• Vd1 63 1 pcs 8
• Страница 8 8
• Conditions of transportation storage and disposal 9
• Safety requirements 9
• Страница 9 9
• Mongolia iek mongolia llc 10
• Republic of moldova iektrade l l c 10
• Russian federation iek holding llc 10
• Warranty liabilities 10
• Информация для потребителе consumer information 10
• Монголия иэк монголия коо 10
• Республика молдова иэктрэйд о о о 10
• Российская федерация ооо иэк холдинг 10
• Страница 10 10
• Asian countries republic of kazakhstan th iek kaz llp 11
• Eu countries republic of latvia llc iek baltia 11
• Republic of belarus llc iek holding 11
• Ukraine trade house ukrelektrokomplekt llc 11
• Издание 2 version 2 11
• Республика беларусь ооо иэк холдинг 11
• Страница 11 11
• Страны азии республика казахстан тоо тд иэк каз 11
• Страны евросоюза латвийская республика ооо иэк балтия 11
• Украина ооо торговый дом укрэлектрокомплект 11

Похожие устройства

• Iek ВД1-63 2Р 80А 100мА Руководство по эксплуатации
• Iek ВД1-63 2Р100А 100мА Руководство по эксплуатации
• Iek ВД1-63 4Р 16А 10мА Руководство по эксплуатации
• Iek ВД1-63 4Р 16А 30мА Руководство по эксплуатации
• Iek ВД1-63 4Р 25А 10мА Руководство по эксплуатации
• Iek ВД1-63 2Р 32А 30мА тип А Руководство по эксплуатации
• Iek ВД1-63 2Р 40А 30мА Руководство по эксплуатации
• Iek ВД1-63 2Р 50А 300мА Руководство по эксплуатации
• Iek ВД1-63 2Р 63А 100мА Руководство по эксплуатации
• Iek ВД1-63 2Р 63А 30мА Руководство по эксплуатации
• Iek ВД1-63 2Р 80А 300мА Руководство по эксплуатации
• Iek ВД1-63 4Р 16А 10мА тип А Руководство по эксплуатации
• Iek ВД1-63 4Р 16А 30мА тип А Руководство по эксплуатации
• Iek ВД1-63 4Р 25А 10мА тип А Руководство по эксплуатации
• Iek ВД1-63 2Р 40А 100мА Руководство по эксплуатации
• Iek ВД1-63 2Р 40А 30мА тип А Руководство по эксплуатации
• Iek ВД1-63 2Р 50А 30мА Руководство по эксплуатации
• Iek ВД1-63 2Р 63А 100мА тип А Руководство по эксплуатации
• Iek ВД1-63 2Р 63А 30мА тип А Руководство по эксплуатации
• Iek ВД1-63 2Р 80А 30мА Руководство по эксплуатации

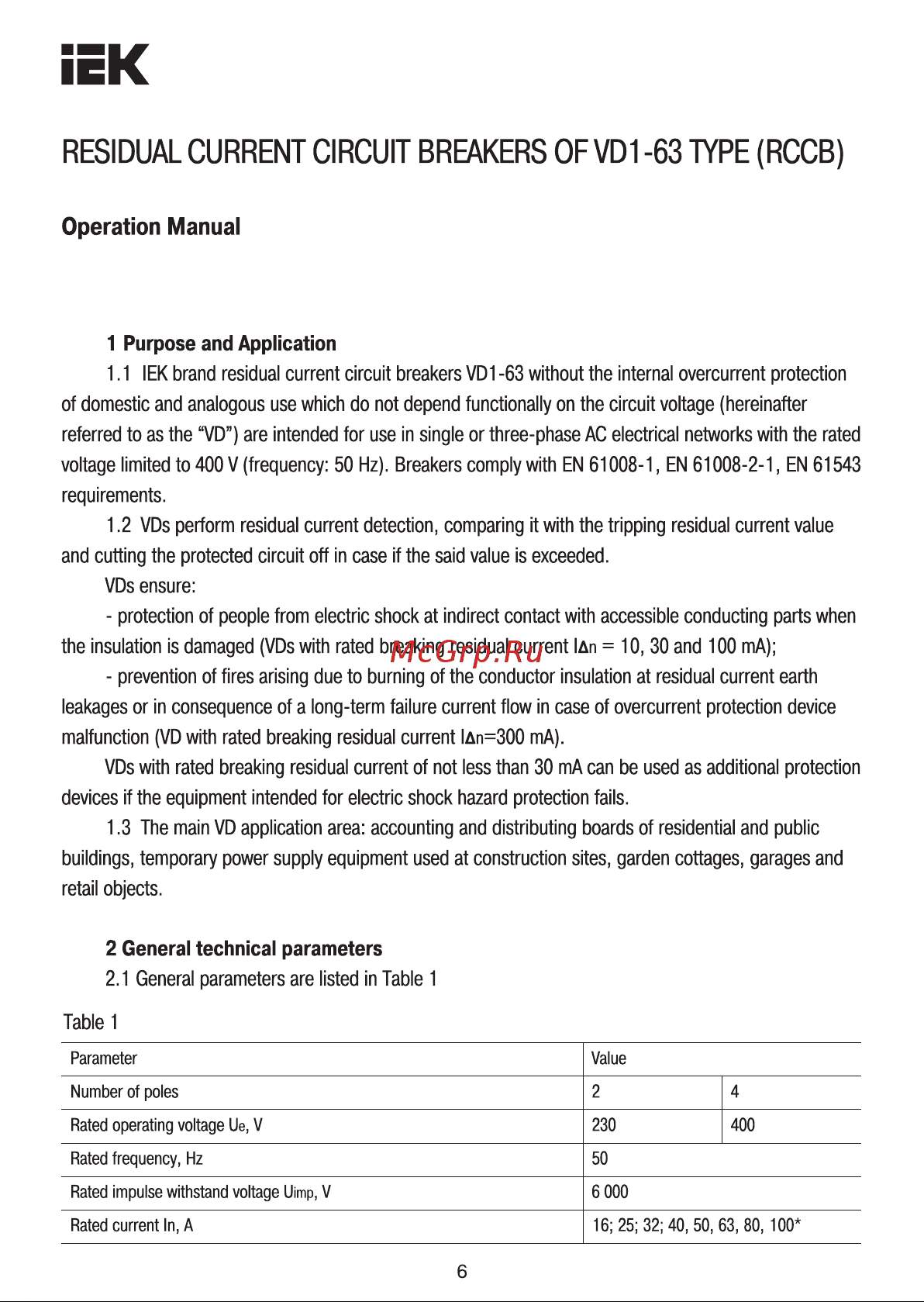

EK RESIDUAL CURRENT CIRCUIT BREAKERS OF VD1 63 TYPE RCCB Operation Manual 1 Purpose and Application 1 1 IEK brand residual current circuit breakers VD1 63 without the internal overcurrent protection of domestic and analogous use which do not depend functionally on the circuit voltage hereinafter referred to as the VD are intended for use in single or three phase AC electrical networks with the rated voltage limited to 400 V frequency 50 Hz Breakers comply with EN 61008 1 EN 61008 2 1 EN 61543 requirements 1 2 VDs perform residual current detection comparing it with the tripping residual current value and cutting the protected circuit off in case if the said value is exceeded VDs ensure protection of people from electric shock at indirect contact with accessible conducting parts when the insulation is damaged VDs with rated breaking residual current Ian 10 30 and 100 mA prevention of fires arising due to burning of the conductor insulation at residual current earth leakages or in consequence of a long term failure current flow in case of overcurrent protection device malfunction VD with rated breaking residual current Ian 300 mA VDs with rated breaking residual current of not less than 30 mA can be used as additional protection devices if the equipment intended for electric shock hazard protection fails 1 3 The main VD application area accounting and distributing boards of residential and public buildings temporary power supply equipment used at construction sites garden cottages garages and retail objects 2 General technical parameters 2 1 General parameters are listed in Table 1 Table 1 Parameter Value Number of poles 2 4 Rated operating voltage Ue V 230 400 Rated frequency Hz 50 Rated impulse withstand voltage Uimp V 6 000 Rated current In A 16 25 32 40 50 63 80 100 6
