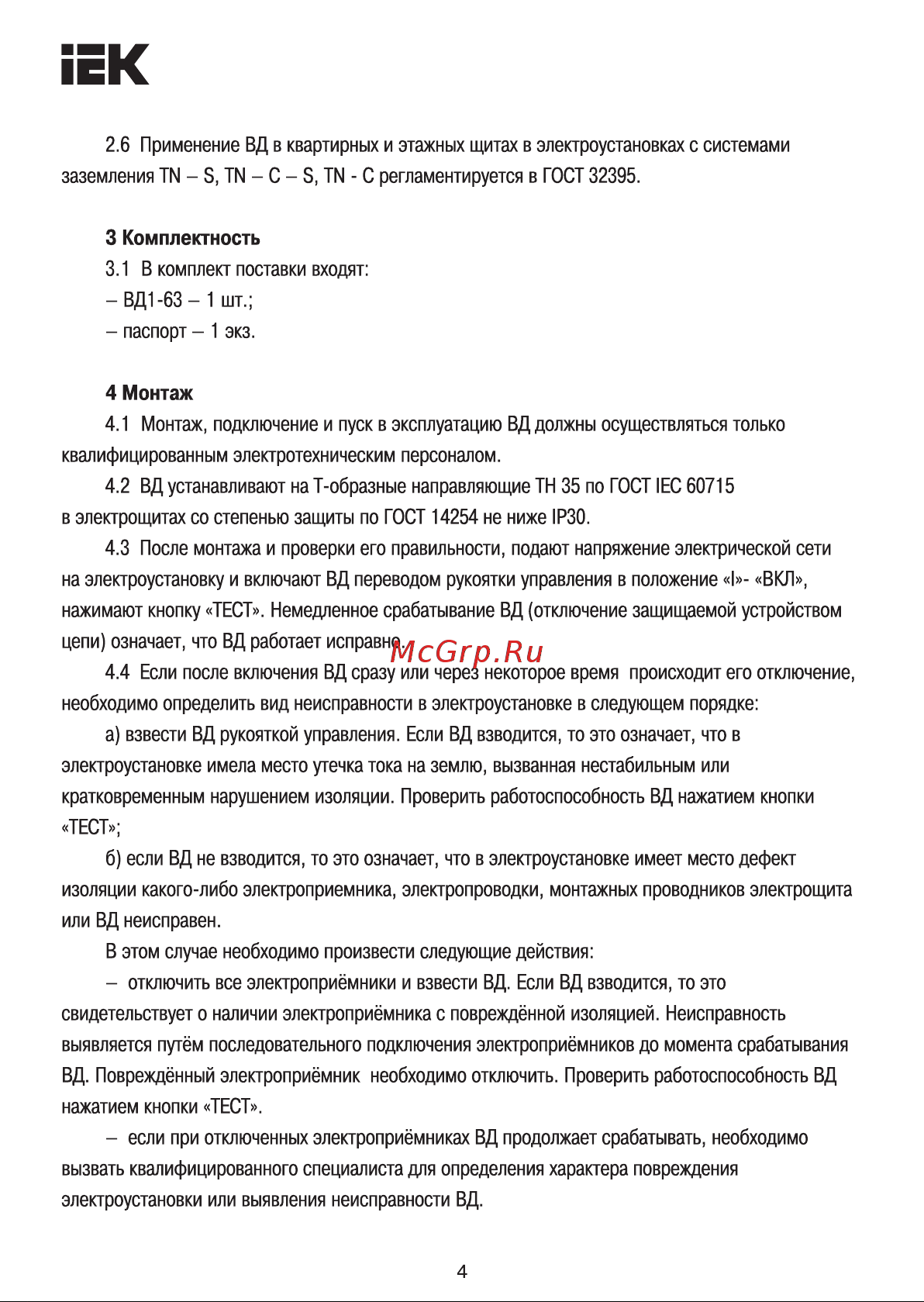

EK 2 6 Применение ВД в квартирных и этажных щитах в электроустановках с системами заземления TN S TN С S TN С регламентируется в ГОСТ 32395 3 Комплектность 3 1 В комплект поставки входят ВД1 63 1 шт паспорт 1 экз 4 Монтаж 4 1 Монтаж подключение и пуск в эксплуатацию ВД должны осуществляться только квалифицированным электротехническим персоналом 4 2 ВД устанавливают на Т образные направляющие ТН 35 по ГОСТ IЕС 60715 в электрощитах со степенью защиты по ГОСТ 14254 не ниже IP30 4 3 После монтажа и проверки его правильности подают напряжение электрической сети на электроустановку и включают ВД переводом рукоятки управления в положение I ВКЛ нажимают кнопку ТЕСТ Немедленное срабатывание ВД отключение защищаемой устройством цепи означает что ВД работает исправно 4 4 Если после включения ВД сразу или через некоторое время происходит его отключение необходимо определить вид неисправности в электроустановке в следующем порядке а взвести ВД рукояткой управления Если ВД взводится то это означает что в электроустановке имела место утечка тока на землю вызванная нестабильным или кратковременным нарушением изоляции Проверить работоспособность ВД нажатием кнопки ТЕСТ б если ВД не взводится то это означает что в электроустановке имеет место дефект изоляции какого либо электроприемника электропроводки монтажных проводников электрощита или ВД неисправен В этом случае необходимо произвести следующие действия отключить все электроприёмники и взвести ВД Если ВД взводится то это свидетельствует о наличии электроприёмника с повреждённой изоляцией Неисправность выявляется путём последовательного подключения электроприёмников до момента срабатывания ВД Повреждённый электроприёмник необходимо отключить Проверить работоспособность ВД нажатием кнопки ТЕСТ если при отключенных электроприёмниках ВД продолжает срабатывать необходимо вызвать квалифицированного специалиста для определения характера повреждения электроустановки или выявления неисправности ВД 4
