Iek ВД1-63 2Р 63А 300мА [9/11] Страница 9

Содержание

• Выключатели дифференциальные 1
• Назначение и область применения 1
• Руководство по эксплуатации 1
• Страница 1 1
• Типавд1 63 узо 1
• Времятоковые характеристики вд1 63 при любых значениях номинального тока и уставки 2
• И действующих значениях дифференциального тока приведены в таблице 2 2
• Основные технические характеристики 2
• Основные технические характеристики вд приведены в таблице 1 2
• Страница 2 2
• Таблица 1 2
• Таблица 2 2
• Аналогичного или меньшего номинала с типом защитных характеристик от 3
• Вд не имеет встроенной защиты от сверхтоков поэтому 3
• Внимание 3
• Времятоковые характеристики вд1 63 при любых значениях номинального тока и уставки 3
• Габаритные и установочные размеры приведены на рисунках 1 и 2 3
• Последовательно с ним необходимо включать автоматический выключатель 3
• При действующих значениях дифференциального тока приведены в таблице 3 3
• Сверхтоков вис 3
• Страница 3 3
• Схемы электрические принципиальные вд приведены на рисунках 3 и 4 3
• Таблица 3 3
• Комплектность 4
• Монтаж 4
• Страница 4 4
• Гарантийные обязательства 5
• Страница 5 5
• Требования безопасности 5
• Условиятранспортирования хранения и утилизации 5
• General technical parameters 6
• Operation manual 6
• Purpose and application 6
• Residual current circuit breakers of vd1 63 type rccb 6
• Страница 6 6
• Attention 7
• Or smaller nominal values and overcurrent protection characteristics b or c 7
• Should be operated in combination with a modular circuit breaker having analogous 7
• Table 1 continued 7
• Table 2 7
• Table 2 lists time current characteristics of vd1 63 at any rated and setting current values as 7
• Vd does not have an integrated overcurrent protection thus it 7
• Well as effective values of residual current 7
• Страница 7 7
• Complete set 8
• Delivery package includes 8
• Electric schematic diagrams of vd are shown in figures 3 and 4 8
• Electrical personnel 8
• Min joule integral and peak current values sustained by the circuit breaker are listed in table 3 8
• Mounting 8
• Mounting connection and putting vd into operation should be performed only by qualified 8
• Overall and installation dimensions are shown in figures 1 and 2 8
• Passport 1 pcs 8
• Table 3 8
• Vd1 63 1 pcs 8
• Страница 8 8
• Conditions of transportation storage and disposal 9
• Safety requirements 9
• Страница 9 9
• Mongolia iek mongolia llc 10
• Republic of moldova iektrade l l c 10
• Russian federation iek holding llc 10
• Warranty liabilities 10
• Информация для потребителе consumer information 10
• Монголия иэк монголия коо 10
• Республика молдова иэктрэйд о о о 10
• Российская федерация ооо иэк холдинг 10
• Страница 10 10
• Asian countries republic of kazakhstan th iek kaz llp 11
• Eu countries republic of latvia llc iek baltia 11
• Republic of belarus llc iek holding 11
• Ukraine trade house ukrelektrokomplekt llc 11
• Издание 2 version 2 11
• Республика беларусь ооо иэк холдинг 11
• Страница 11 11
• Страны азии республика казахстан тоо тд иэк каз 11
• Страны евросоюза латвийская республика ооо иэк балтия 11
• Украина ооо торговый дом укрэлектрокомплект 11

Похожие устройства

• Iek ВД1-63 2Р 80А 100мА Руководство по эксплуатации
• Iek ВД1-63 2Р100А 100мА Руководство по эксплуатации
• Iek ВД1-63 4Р 16А 10мА Руководство по эксплуатации
• Iek ВД1-63 4Р 16А 30мА Руководство по эксплуатации
• Iek ВД1-63 4Р 25А 10мА Руководство по эксплуатации
• Iek ВД1-63 2Р 32А 30мА тип А Руководство по эксплуатации
• Iek ВД1-63 2Р 40А 30мА Руководство по эксплуатации
• Iek ВД1-63 2Р 50А 300мА Руководство по эксплуатации
• Iek ВД1-63 2Р 63А 100мА Руководство по эксплуатации
• Iek ВД1-63 2Р 63А 30мА Руководство по эксплуатации
• Iek ВД1-63 2Р 80А 300мА Руководство по эксплуатации
• Iek ВД1-63 4Р 16А 10мА тип А Руководство по эксплуатации
• Iek ВД1-63 4Р 16А 30мА тип А Руководство по эксплуатации
• Iek ВД1-63 4Р 25А 10мА тип А Руководство по эксплуатации
• Iek ВД1-63 2Р 40А 100мА Руководство по эксплуатации
• Iek ВД1-63 2Р 40А 30мА тип А Руководство по эксплуатации
• Iek ВД1-63 2Р 50А 30мА Руководство по эксплуатации
• Iek ВД1-63 2Р 63А 100мА тип А Руководство по эксплуатации
• Iek ВД1-63 2Р 63А 30мА тип А Руководство по эксплуатации
• Iek ВД1-63 2Р 80А 30мА Руководство по эксплуатации

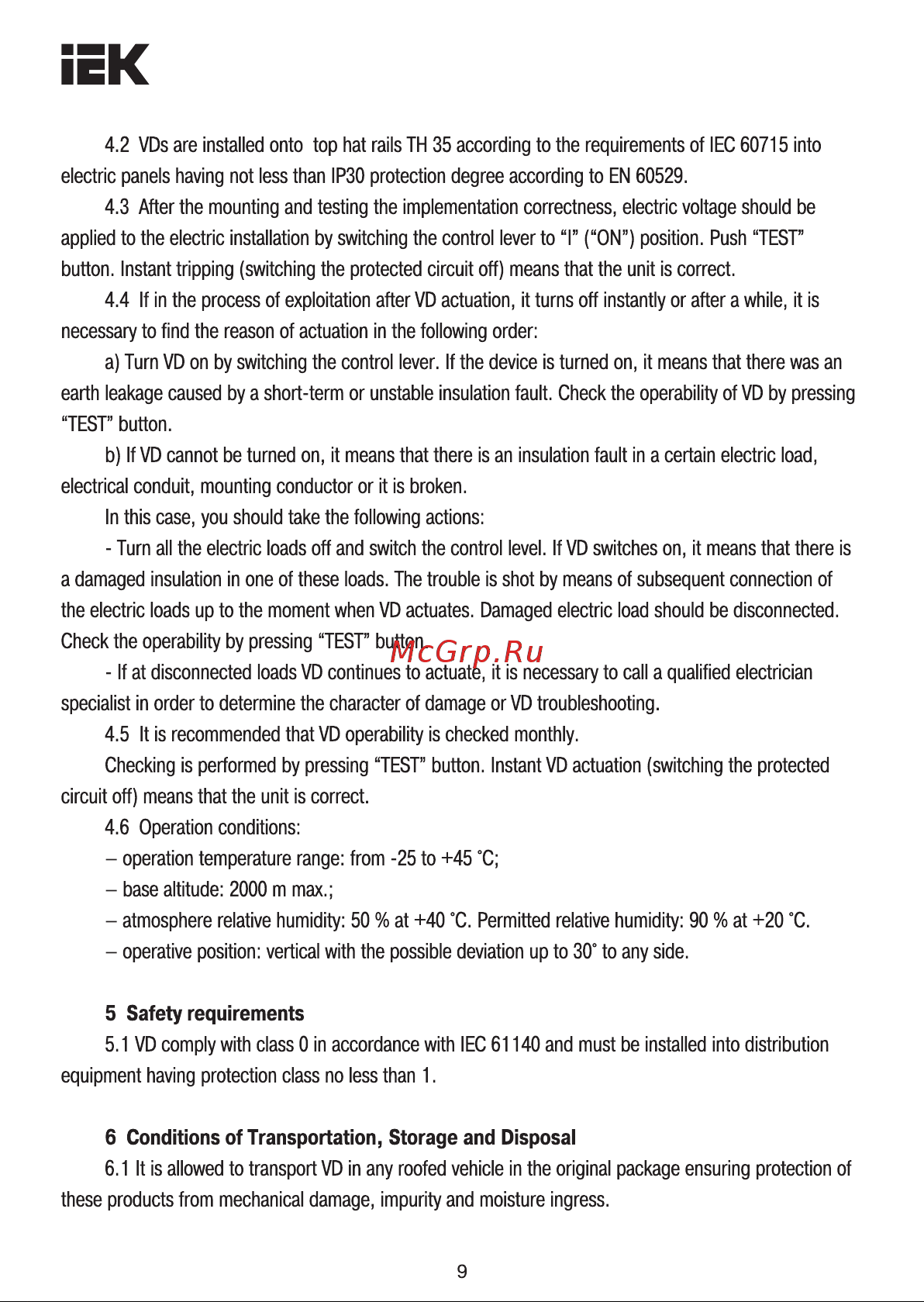

EK 4 2 VDsare installed onto top hat rails TH 35 according to the requirements of IEC 60715 into electric panels having not less than IP30 protection degree according to EN 60529 4 3 After the mounting and testing the implementation correctness electric voltage should be applied to the electric installation by switching the control lever to I ON position Push TEST button Instant tripping switching the protected circuit off means that the unit is correct 4 4 If in the process of exploitation after VD actuation it turns off instantly or after a while it is necessary to find the reason of actuation in the following order a Turn VD on by switching the control lever If the device is turned on it means that there was an earth leakage caused by a short term or unstable insulation fault Check the operability of VD by pressing TEST button b If VD cannot be turned on it means that there is an insulation fault in a certain electric load electrical conduit mounting conductor or it is broken In this case you should take the following actions Turn all the electric loads off and switch the control level If VD switches on it means that there is a damaged insulation in one of these loads The trouble is shot by means of subsequent connection of the electric loads up to the moment when VD actuates Damaged electric load should be disconnected Check the operability by pressing TEST button If at disconnected loads VD continues to actuate it is necessary to call a qualified electrician specialist in order to determine the character of damage or VD troubleshooting 4 5 It is recommended that VD operability is checked monthly Checking is performed by pressing TEST button Instant VD actuation switching the protected circuit off means that the unit is correct 4 6 Operation conditions operation temperature range from 25 to 45 C base altitude 2000 m max atmosphere relative humidity 50 at 40 C Permitted relative humidity 90 at 20 C operative position vertical with the possible deviation up to 30 to any side 5 Safety requirements 5 1 VD comply with class 0 in accordance with IEC 61140 and must be installed into distribution equipment having protection class no less than 1 6 Conditions of Transportation Storage and Disposal 6 1 It is allowed to transport VD in any roofed vehicle in the original package ensuring protection of these products from mechanical damage impurity and moisture ingress 9
