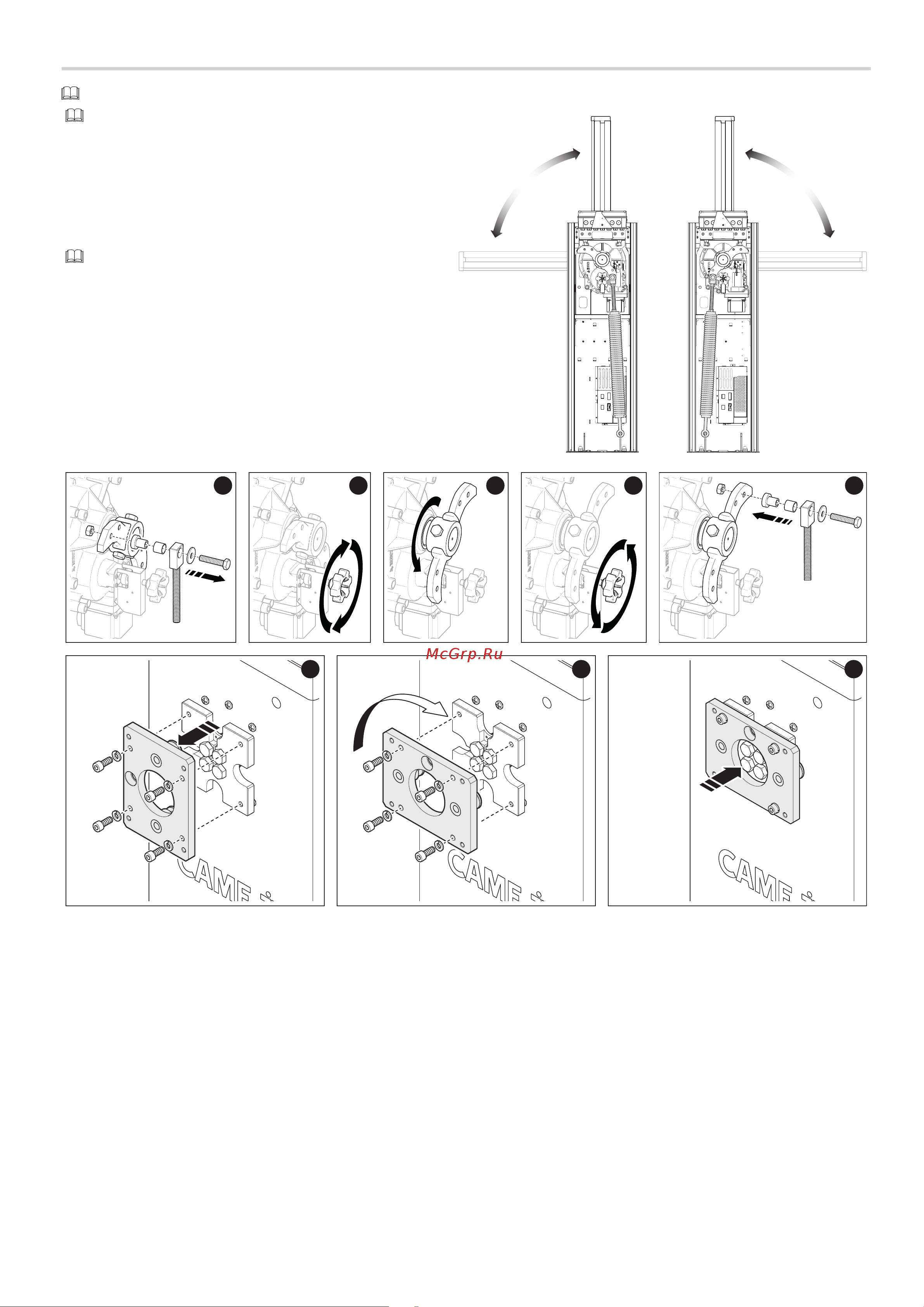

Изменение направления открывания стрелы
Конструкция шлагбаума предусмотрена для левосторонней установки.
Изменение направления вращения осуществляется без
установленной стрелы и пружины.
1 - Отсоедините анкерный стержень от рычага.
2 - Разблокируйте привод, вращая рукоятку по часовой стрелке.
3 - Поверните коромысло на 90°.
4 - Заблокируйте привод, вращая рукоятку против часовой стрелки.
5 - Прикрепите анкерный стержень к отверстию, расположенному
напротив рычага.
Размер отверстия, в которое крепится анкерный стержень,
зависит также от балансировочной пружины, выбранной
в соответствии с длиной стрелы. См. главу [Выберите
балансировочную пружину и отверстие крепления].
6 - Удаление монтажного основания стрелы
7 - Поворот на 90° монтажного основания стрелы
8 - Прикрепите монтажное основание стрелы к пластине приводного
вала.
DX SX
1 2 3 4 5
6 7 8
