Стр. 6 - Руководство FA01313-RU - 02/2019 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Oригинальных инструкций

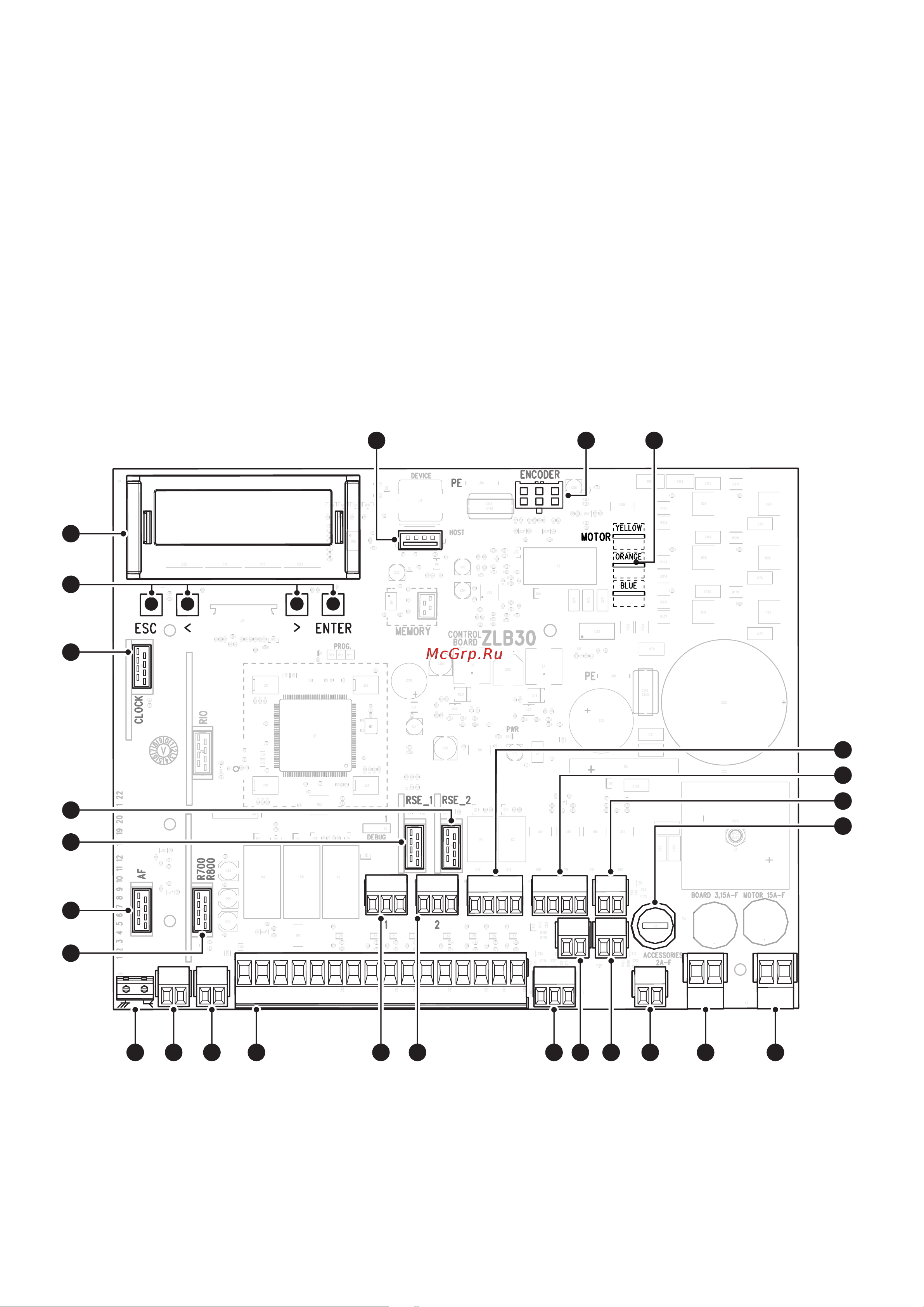

Электронная плата
1 - Кнопки программирования
2 - Дисплей
3 - Разъем для USB-ключа
4 - Разъем для энкодера
5 - Разъем для привода
С кабелем используется ферритовый фильтр типа P.N. ECQK922091
6 - Клеммная панель состояния шлагбаума
7 - Клеммная панель для подключения сигнальной светодиодной ленты
8 - Клеммная панель не используется
9 - Предохранитель для дополнительных устройств
10 - Клеммная панель для электропитания привода
11 - Клеммная панель электропитания платы управления
12 - Клеммная панель для подключения предохранительного
микровыключателя открытой крышки (Н.З. контакт)
13 - Клеммная панель для Н.З. контакта падения стрелы
14 - Клеммная панель для подключения предохранительного
микровыключателя разблокированного электропривода (Н.З. контакт)
15 - Клеммная панель для подключения концевых микровыключателей
(Н.З. контакт) *
16 - Клеммная панель для разъема RSE_2 для подключения CRP, платы
ввода-вывода 485 или интерфейса Modbus RTU
17 - Клеммная панель для разъема RSE_1 для синхронного подключения,
шлюза или CRP
18 - Клеммная панель для подключения устройств управления и
безопасности
19 - Клеммная панель для подключения кодонаборной клавиатуры
20 - Клеммная панель для подключения проксимити-считывателя
21 - Клеммная панель для подключения антенны
22 - Разъем для платы декодера R700 или R800
23 - Разъем подключаемой платы радиоприемника (AF)
24 - Разъем RSE_1 для платы RSE
25 - Разъем RSE_2 для платы RSE
26 - Разъем для платы CLOCK (806SA-0120)
* Используется только для GPX40MGP
A B GND A B GND R G B
2
24
10
S1 GND
AB
11 E1 E6 TS 1 2 3 3P 4 5 7 2 CX CY CZ
0300
FA
FC
TAMPER
FCA CM1 FCC CM2
EB
MOTOR
BLOCK
ARM
EB+
2
26
24
23
21 20 19 18 15 14 131617 12 11 10
3 544
22
25
6
7
8
9
1
Содержание
- Места являющиеся потенциальным источником опасности для людей 2
- Ручная разблокировка устройства 2
- Важные инструкции по технике безопасности 3
- Общие предупреждения для установщика 3
- Под частично завершенной машиной или механизмом понимается совокупность комплектующих составляющих частично завершенную машину или механизм которые по отдельности не могут быть использованы по назначению 3
- Прежде чем продолжить внимательно прочитайте общие предупреждения для пользователя 3
- Строго следуйте всем инструкциям по безопасности поскольку неправильный монтаж может привести к серьезным увечьям 3
- Это изделие должно использоваться исключительно по назначению использование не по назначению считается опасным производитель не несет ответственности за ущерб в результате неправильного ошибочного или небрежного использования изделия продукция описанная в этом руководстве относится к категории частично завершенной машины или механизма согласно директиве о безопасности машин и оборудования 2006 42 ce 3
- Данные и информация об изделии 5
- Назначение 5
- Описание 5
- Описание компонентов 5
- Условные обозначения 5
- Шлагбаум 5
- Электронная плата 6
- Max 3800 270 7
- Габаритные размеры 7
- Ограничения по применению 7
- Таблица предохранителей 7
- Технические характеристики 7
- Ветровая нагрузка 8
- Тип и минимальное сечение кабелей 8
- Монтаж 9
- Предварительные работы 9
- Установите монтажное основание 9
- Анкеровка шлагбаума 10
- Подготовка тумбы шлагбаума 10
- 2 3 4 5 11
- Изменение направления открывания стрелы 11
- Монтаж стрелы 12
- Выберите балансировочную пружину и отверстие крепления 13
- Балансировка стрелы 15
- Определение крайних положений с механическими концевыми выключателями 16
- Прокладка электрокабелей 18
- Электрические подключения 18
- Вспомогательная лампа 19
- Дополнительный мигающий указатель 19
- Подключение к сети электропитания выход электропитания аксессуаров 19
- Устройства сигнализации 19
- Электропитание 19
- Устройства безопасности 20
- Устройства управления 20
- Фотоэлементы dir delta s 20
- Подключение магнитной петли к модулю sma 21
- Функции выходов платы rs485 i o 21
- Клавиша enter 22
- Клавиша esc 22
- Программирование 22
- Функции кнопок программирования 22
- Ввод в эксплуатацию 31
- Заключительные работы 31
- Экспорт импорт данных 31
- Utp cat 5 max 1000 m 32
- Выбор режимов работы 32
- Запоминание пользователей 32
- Программирование 32
- Синхронный режим 32
- Электрические подключения 32
- Utp cat 5 max 1000 m 33
- Выбор режимов работы 33
- Запоминание пользователей 33
- Программирование 33
- Шлюзовый режим 33
- Электрические подключения 33
- Время работы истекло 36
- Вспомогательная дверца открыта 36
- Дверца открыта 36
- Двигатель разблокирован 36
- Ошибка последовательного подключения 36
- Ошибка регулировки 36
- Ошибка сбоя самодиагностики 36
- Радиопередатчик несовместим 36
- Сообщения об ошибках 36
- Стрела отсоединена 36
- Энкодер не работает 36
- Came s p a 40
- Via martiri della libertà 15 31030 доссон ди казьер treviso italy италия тел 39 0422 4940 факс 39 0422 4941 40
- Утилизация 40
