Стр. 12 - Руководство FA01313-RU - 02/2019 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Oригинальных инструкций

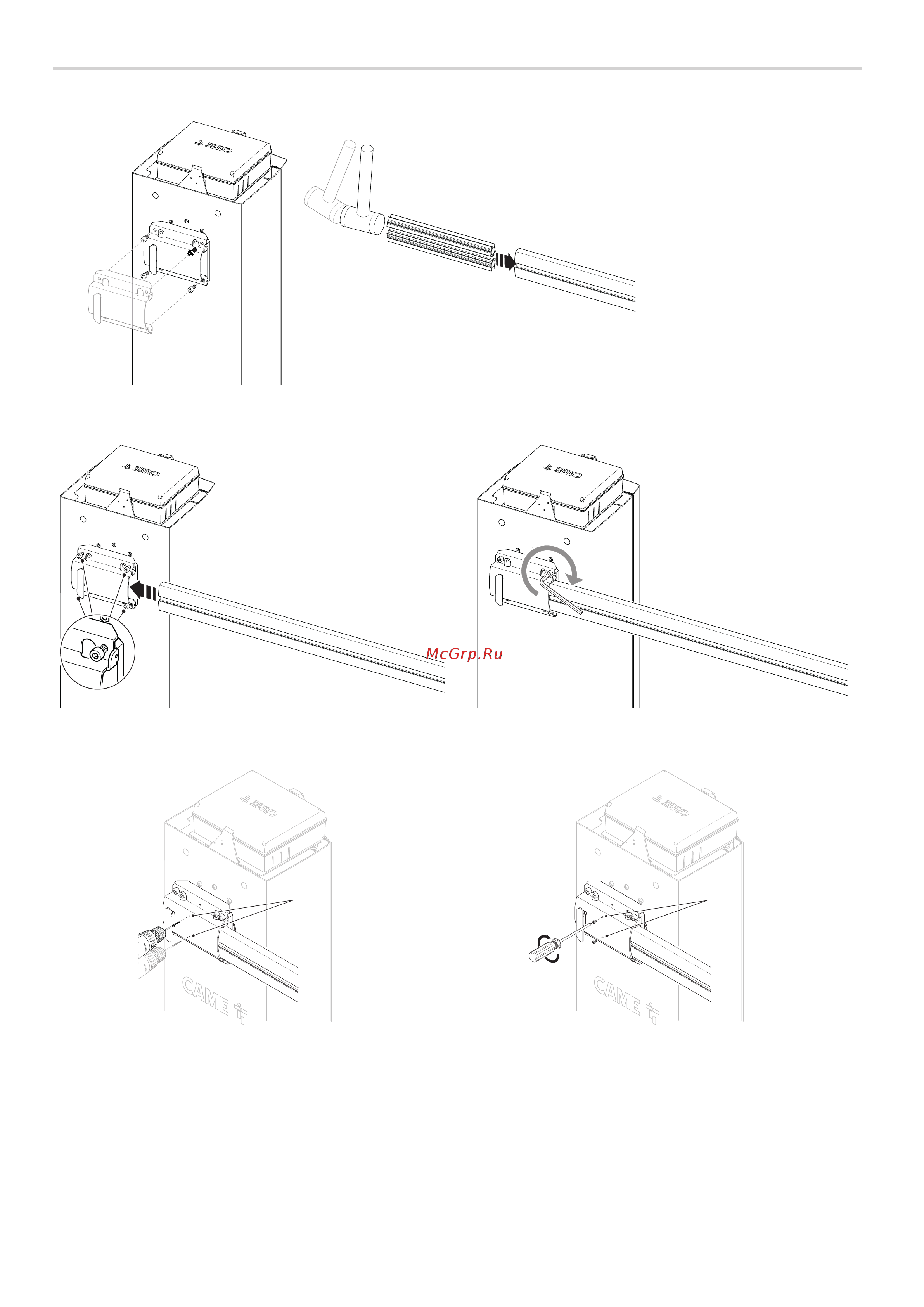

Монтаж стрелы
Вставьте усиление внутрь стрелы.
Установите кронштейн крепления стрелы на монтажное основание. Не затягивайте крепежные соединения, чтобы было проще установить стрелу.
Вставьте стрелу в крепежный фланец.
Плотно затяните винты.
Рассверлите монтажный фланец.
Зафиксируйте стрелу винтами.
Ø 4
UNI6954
4.8x13
