Стр. 5 - Руководство FA01313-RU - 02/2019 - © CAME S.p.A. - Содержание этого руководства может быть изменено в любое время без предварительного уведомления. - Oригинальных инструкций
ДАННЫЕ И ИНФОРМАЦИЯ ОБ ИЗДЕЛИИ
Условные обозначения
Этот символ обозначает раздел, требующий особого внимания.
Этот символ обозначает раздел, связанный с вопросами безопасности.
Этот символ обозначает раздел, предназначенный для ознакомления конечного пользователя.
Все размеры приведены в мм, если не указано иное.
Описание
GPX40MGS - Автоматический шлагбаум с самоблокирующимся приводом и бесколлекторным двигателем; тумба из окрашенной стали.
GPX40MGP - Автоматический шлагбаум с самоблокирующимся приводом и бесколлекторным двигателем; тумба из окрашенной стали. Поставляется в
комплекте с: 009SMA и интерфейсом для прямого подключения к колонне входа/выхода парковочных систем типа PKE и PKM.
GPX40MGC– Автоматический шлагбаум с самоблокирующимся приводом и бесщеточным двигателем; тумба из окрашенной стали.
Назначение
Идеальное решение для интенсивного использования на проезжей части
Запрещено использовать устройство не по назначению и устанавливать его методами, не описанными в этой инструкции..

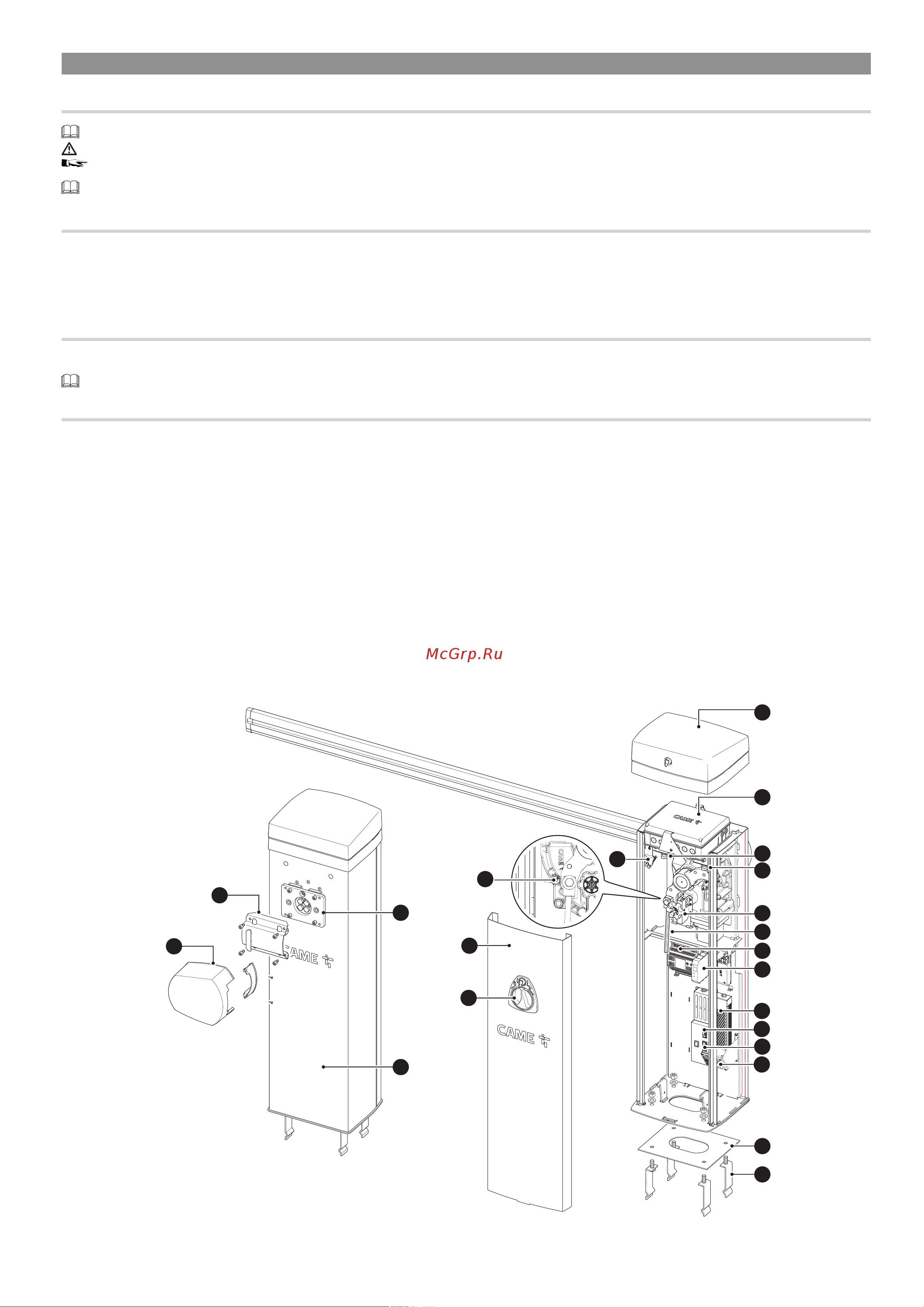

Описание компонентов
Шлагбаум
1 - Декоративная накладка
2 - Монтажный фланец
3 - Монтажное основание стрелы
4 - Тумба
5 - Смотровая дверца
6 - Крышка
7 - Рукоятка разблокировки/блокировки стрелы
8 - Блок управления
9 - Механический упор регулировки положения стрелы
10 - Вспомогательные контакты состояния *
11 - Анкерный штырь пружины
12 - Плата ввода-вывода 485 *
13 - Модуль SMA *
14 - Блок электропитания
15 - Монтажное основание
16 - Анкерная пластина
17 - Предохранитель обогревателя картриджа или крыльчатки
18 - Вентилятор **
19 - Обогреватель картриджа ***
20 - Входной предохранитель
* Только для GPX40MGP ** Только для GPX40MGC *** Только для GPX40MGP GPX40MGS
6
8
5
2
1
14
15
16
12
7
9
9
11
7
3
4
17
18
20
10
19
13
