Хомут

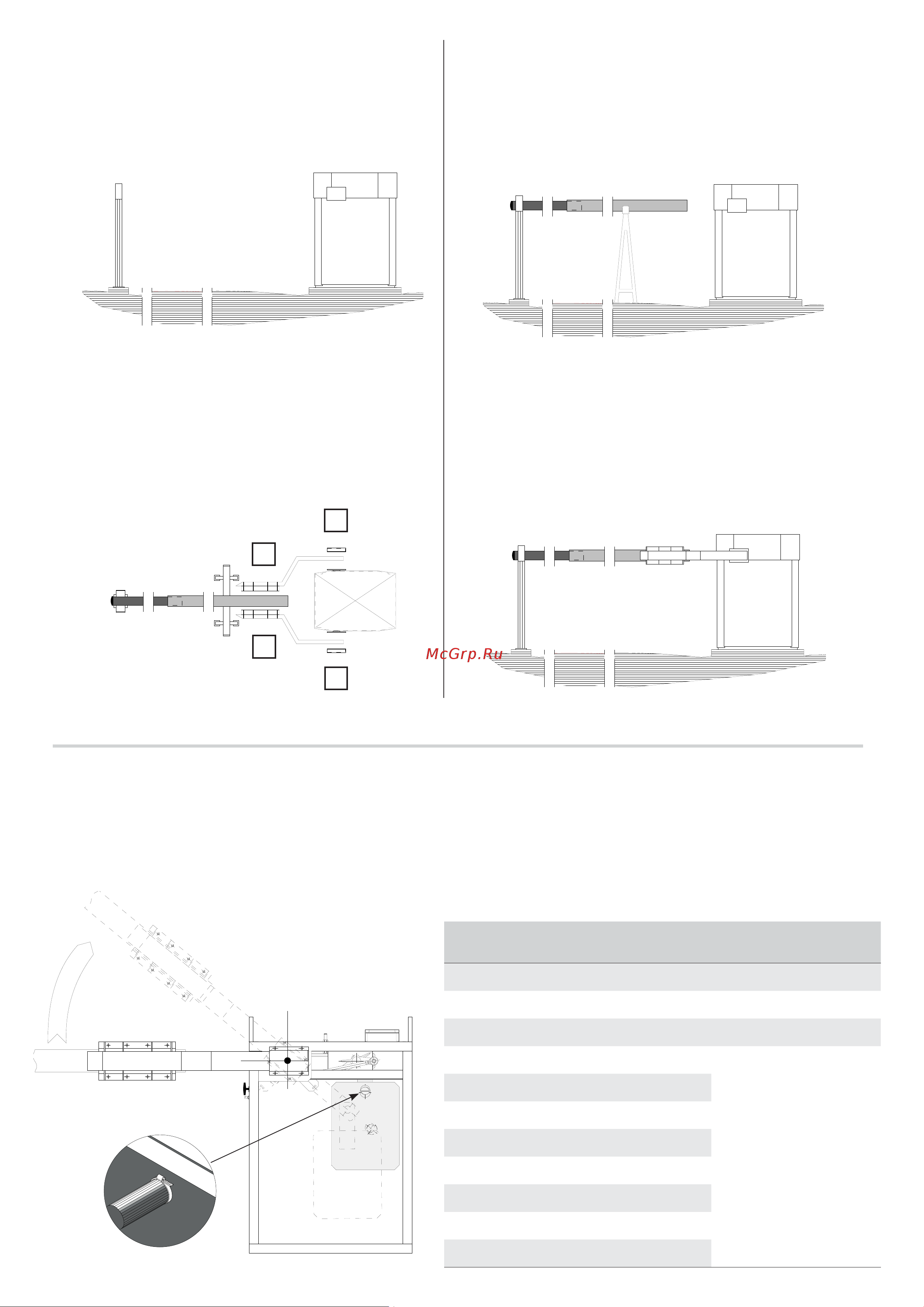

e) Проверьте и отрегулируйте возможные отклонения от оси,

затем окончательно зафиксируйте стрелу и вилку.

c) Монтируйте вилку, объединив два зажима крепления

стрелы, не затягивая болты.

c) Прикрепите стрелу к концевым фланцам вала, не

затягивая винты.

d) С помощью стойки и фиксированной опоры приподнимите

стрелу до требуемого уровня и рабочей оси.

а) Установите фиксированную опору стрелы соосно

продольной оси тумбы и закрепите ее.

БАЛАНСИРОВКА СТРЕЛЫ

Установите ручку и разблокируйте мотор-редукторы, повернув ключ безопасности.

Устанавливайте противовесы на суппорт, поочередно справа и слева, пока стрела не начнет подниматься.*

 Если используются не все противовесы, необходимо зафиксировать их с помощью хомута во избежание возможного

выхода во время движения.

Оптимальная балансировка стрелы: стрела должна оставаться неподвижной, если установить ее вручную под углом 45°.

* Для правильной балансировки может потребоваться отрезать часть противовеса.

Ширина проезда

(м)

Противовесы

(шт.)

11,83 20

11,5 19

11 18

10,5 17-16

Количество проти-

вовесов зависит от

того, составляет ли

длина первого модуля

стрелы 6200 мм или по

середине ВСЕЙ длины

стрелы установлено

соединение.

10 16-15

9,5 15-14

914-13

8,5 14-12

813-11

7,5 12 -10

711-9
