Came G12000K Инструкция по эксплуатации онлайн [9/20] 600200
![Came G12000K Инструкция по эксплуатации онлайн [9/20] 600200](/views2/1777625/page9/bg9.png)
150
500
L
N
300
L
TP
= L
N
- 5850
Стр. 9 - Руководство FA01118-RU - 03/2018 - © CAME S.p.A. - Перевод оригинальных инструкций

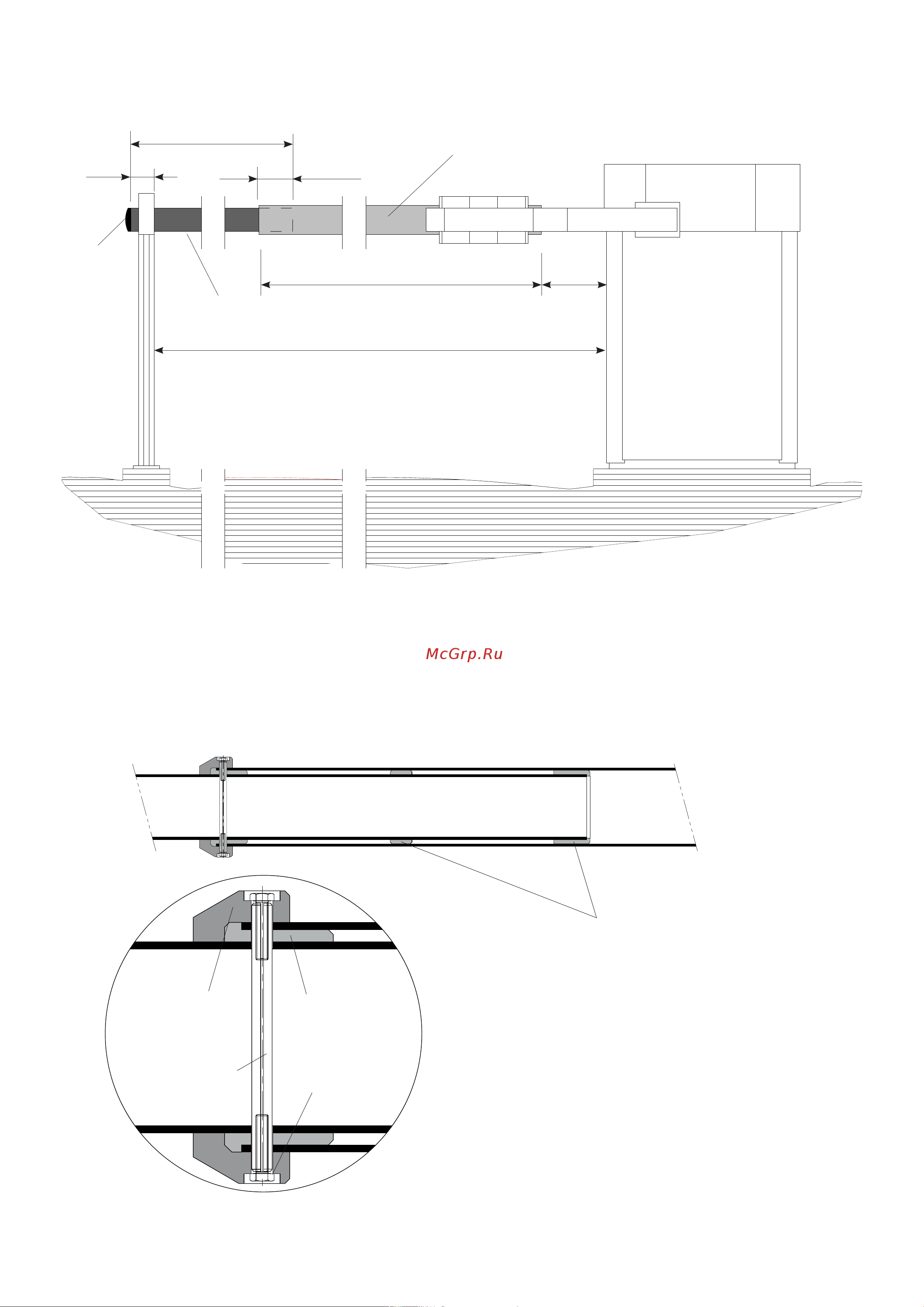

шпилька центровки
и крепления
модулей стрелы
болт крепления
зажима
упорная шайба,
фиксируемая
шпилькой
зажим крепления
модулей стрелы
ЗАДНИЙ
МОДУЛЬ
СТРЕЛЫ
ПЕРЕДНИЙ
МОДУЛЬ
СТРЕЛЫ
упорные
шайбы, уже
установленные
на задний модуль
стрелы ø 100
глубина уста-
новки
концевая
заглушка
передний
модуль
стрелы
задний мо-
дуль стрелы
фиксированная длина 6200 мм
Соберите стрелу, вставив задний модуль в передний (ø120, фиксированного размера 6200 мм) и установив центрирующую
шпильку; монтируйте и закрепите два зажима.
Определите длину LTP заднего модуля стрелы (ø100) с помощью указанной формулы, отрежьте участок нужной длины и
установите концевую заглушку.
