M12 UNI 5588
Стр. 8 - Руководство FA01118-RU - 03/2018 - © CAME S.p.A. - Перевод оригинальных инструкций

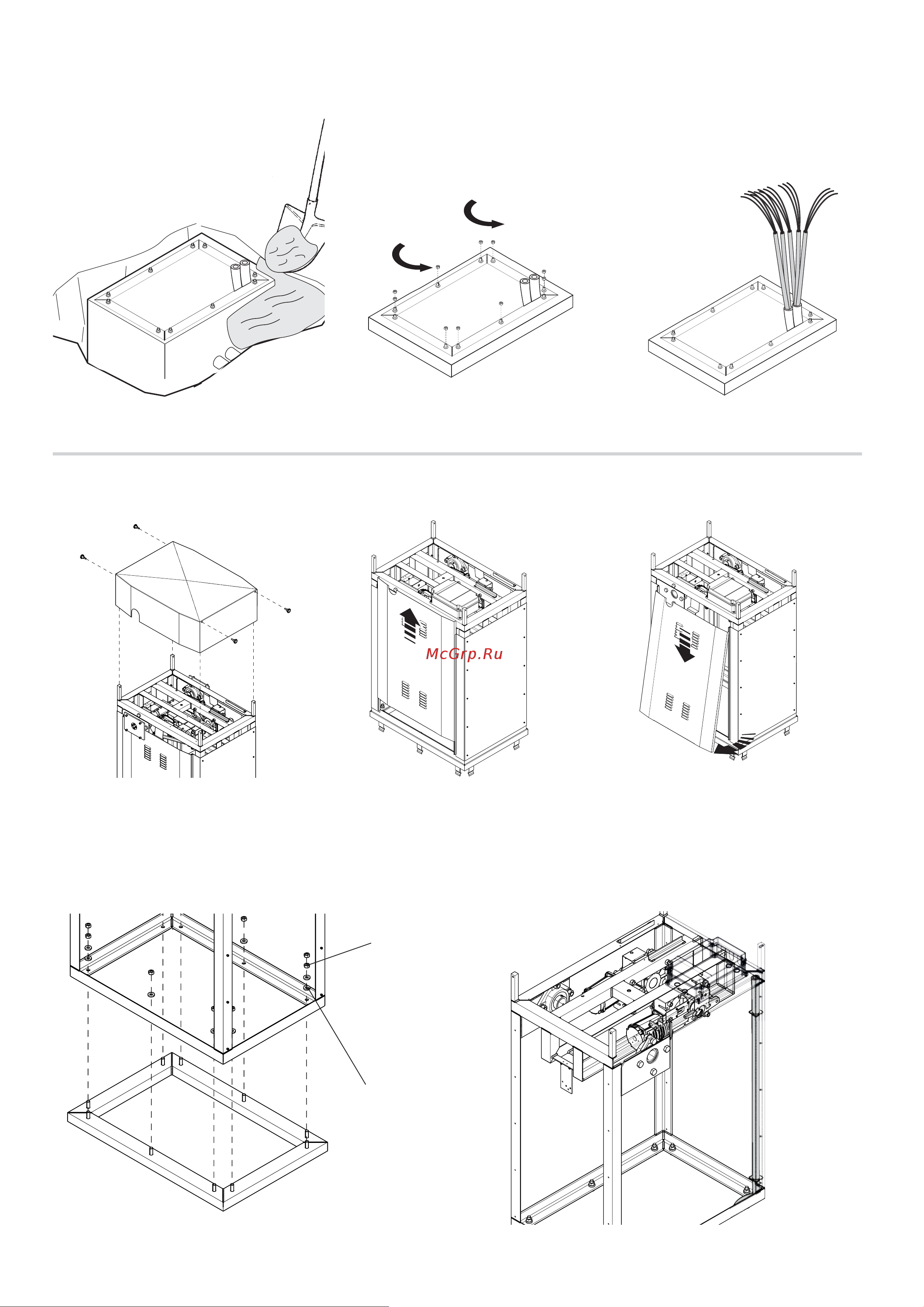

ПОДГОТОВКА ТУМБЫ ШЛАГБАУМА
Отверните саморезы крышки и снимите ее.
Приподнимите боковую крышку на несколько сантиметров, а затем снимите ее, придерживая снизу.
Засыпьте пространство вокруг цементного блока землей.
Отвинтите гайки и снимите шайбы с винтов.
Вставьте электрические кабели в трубы таким образом, чтобы они выступали на 1500 мм.
Рекомендуется установить тумбу таким образом, чтобы смотровая дверца была обращена в более удобную для
обслуживания сторону.
Установите тумбу на монтажное основание и зафиксируйте ее с помощью гаек и шайб.
⚠ Электрические кабели должны проходить через тумбу шлагбаума с помощью специальных проходов, надежно
фиксироваться и не соприкасаться с компонентами, нагревающимися в ходе эксплуатации (двигателем, трансформатором
и т.п.).
Шайба
