Daikin FTKS60FVM [4/12] Схема монтажа внутреннего блока

C

D

E

B

F

A

A

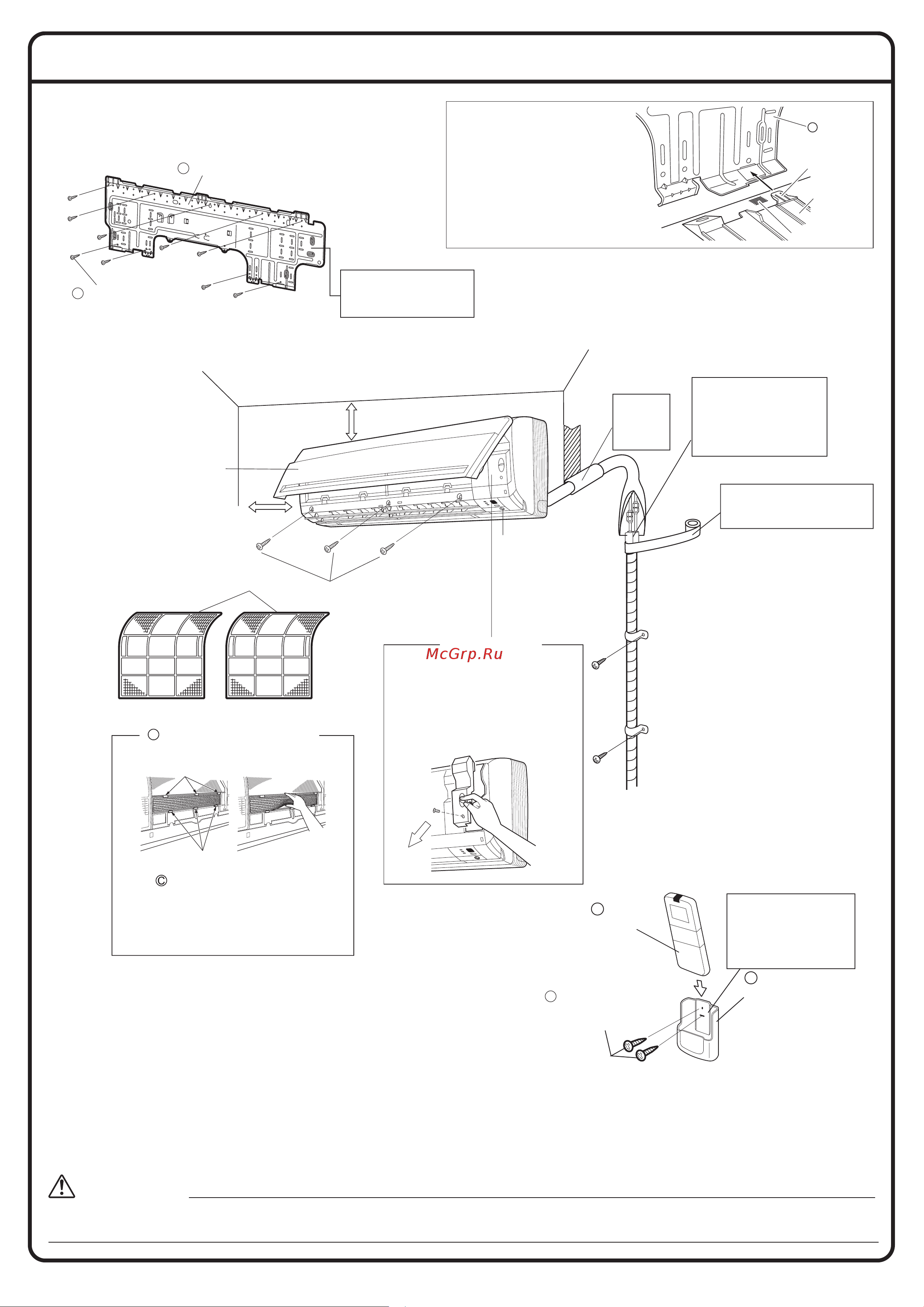

Схема монтажа внутреннего блока

Монтажная пластина

Заделайте

зазор в месте

отверстия

для трубы

шпатлевкой

Обрежьте трубу тепловой

изоляции до требуемой длины

и обмотайте ее изоляционной

лентой, следя за отсутствием

зазоров по линии обреза трубы.

J Открывающаяся сервисная крышка

Стопорные элементы (нижние, 3-позиционные)

Вставьте

фотокаталитический титан-апатитовый

фильтр очистки воздуха в стопорные элементы (верхние

с 3 точками крепления), немного надавите на нижнюю

часть фильтра по направлению вверх и вставьте фильтр

очистки воздуха в стопорные элементы (нижние, с 3 точ-

ками крепления).

Беспроводный

пульт дистанци-

маются комнатным блоком.

Держатель пульта ДУВинты крепления держателя

пульта ДУ М3х20L (2)

ПРЕДОСТЕРЕЖЕНИЕ

1) Не прилагайте к датчику наличия движения ударное или сильное механическое воздействие. Это может привести к его повреждению и выходу из строя.

2) Не располагайте вблизи сенсора крупногабаритные предметы. Кроме того, не помещайте в зону обзора сенсора нагревательные устройства или увлажнители.
