Daikin FTKS60FVM [5/12] Монтаж внутреннего блока 1

Не прилагайте к датчику наличия движения ударное или сильное механическое воздействие это может привести к его повреждению и выходу из строя 2 не располагайте вблизи сенсора крупногабаритные предметы кроме того не помещайте в зону обзора сенсора нагревательные устройства или увлажнители 4

Предостережение 4

Расстояние до потолка не менее 30 мм 4

Схема монтажа внутреннего блока 4

Фотокаталитический титан апатитовый фильтр очистки воздуха 2 4

Для стен содержащих металлическую арматуру или металлические панели необходимо установить внутри стенную втулку и закрыть сквозное отверстие в стене крышкой для предотвращения возможного нагрева пора жения электрическим током или возникновения пожара для предотвращения утечки воды возникающие около труб зазоры необходимо заделать уплотнительным ма териалом 1 высверлите в стене сквозное отверстие диаметром 80 мм с наклоном вниз наружу 2 вставьте в отверстие внутристенную втулку 3 вставьте во втулку крышку 4 после прокладки трубопровода хладагента монтажа электропроводки и дренажного трубопровода заделайте зазор вокруг труб шпатлевкой 5

Используйте рулет ку как показано на рисунке и располо жите конец ленты рулетки в точке 5

Монтаж внутреннего блока 1 5

Монтажная пластина 5

Монтажную пластину следует крепить на стене способной выдержать вес внутреннего блока 1 временно закрепите монтажную панель на стене обеспечьте полное выравнивание пластины по горизонтали и отметьте на стене точки для отверстий 2 прикрепите монтажную панель к стене винтами 5

Проделывание отверстия в стене и установка внутристенной втулки 5

Размеры приведены в мм 5

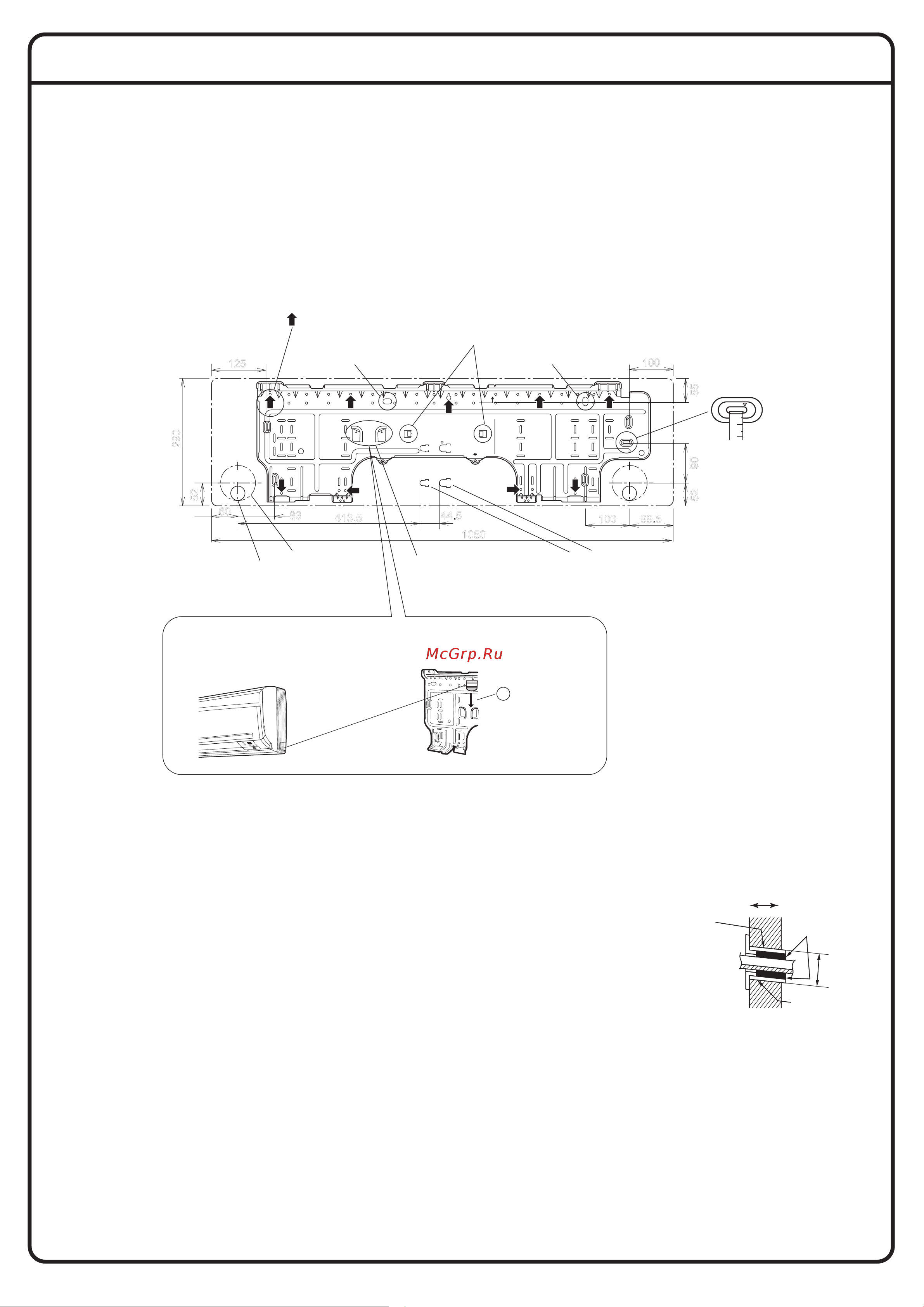

Рекомендованные места крепления монтажной пластины и установочные размеры рекомендованные места крепления монтажной пластины и установочные размеры 5

Снятую крышку концевого патрубка трубы можно положить в карман монтажной пластины снятая крышка концевого патрубка трубы 5

Установка монтажной пластины 5

Монтаж внутреннего блока 2 6

Процедура монтажа внутреннего блока 6

Дренажный трубопровод 7

Монтаж внутреннего блока 3 7

Подключение к системе на 7

Электропроводка 7

1 меры предосторожности при работе с трубопроводами 1 защищайте открытый конец трубы от попадания пыли и влаги 2 все изгибы труб должны быть как можно более плавными для сгибания труб рекомендуем пользоваться трубогибом 8

2 выбор медных труб и теплоизоляционных материалов при подборе медных труб и арматуры из рыночного ассортимента следите за выполнением указанных ниже требований 1 изоляционный материал вспененный полиэтилен коэффициент теплопередачи от 0 041 до 0 052 вт мк 0 035 0 045 ккал м час c температура на поверхности трубы газообразного хладагента достигает 110 c поэтому следует использовать теплоизоляционные материалы выдерживающие эту температуру 2 должна быть обеспечена теплоизоляция как газового так и жидкостного трубопровода с соблюдением указанных ниже размеров 8

Используйте отдельные теплоизоляционные трубки для трубопроводов газообразного и жидкого хладагента 8

Обрежьте конец трубы специальным труборезом 2 удалите заусенцы с поверхности резания направив ее вниз во избежа ние попадания частиц металла в трубопровод 3 наденьте на трубу раструбную гайку 4 выполните развальцовку трубы 5 проконтролируйте правильность выполнения развальцовки 8

Предостережение 1 используйте раструбную гайку прикрепленную к основному блоку для предотвращения образования трещин вследствие окисления 2 для предотвращения утечки газа наносите холодильное масло только на внутреннюю развальцованную поверхность используйте холодильное масло для хладагента r410a 3 для предотвращения повреждения гаек и утечки газа используйте для затяжки раструбных гаек динамометрические ключи 8

Предостережение 1 не наносите на развальцованный участок минеральное масло 2 оберегайте систему от попадания в нее минерального масла поскольку это приводит к сокращению срока службы блоков 3 ни в коем случае не пользуйтесь трубопроводом ранее использованным в других установках используйте только компоненты поставляемые вместе с блоком 4 для обеспечения установленного срока службы блока с хладагентом r410a ни в коем случае не используйте в нем абсорбирующих материалов 5 абсорбирующий материал может раствориться и повредить систему 6 недостаточная развальцовка может привести к утечке газообразного хладагента 8

При монтаже внутренних блоков мультисистемы выполняйте работу по инструк ции из руководства по монтажу поставляемого с наружным блоком для мультиси стемы 8

Работа с трубопроводом хладагента 8

Развальцовка конца трубы 8

Система трубопроводов хладагента 8

Совместите центры обоих деталей соединения и затяните раструбные гайки сделав 3 или 4 оборота от руки после этого затяните их полностью динамометрическим ключом 8

Пробный запуск и проверка 9

Пункты проверки 9
