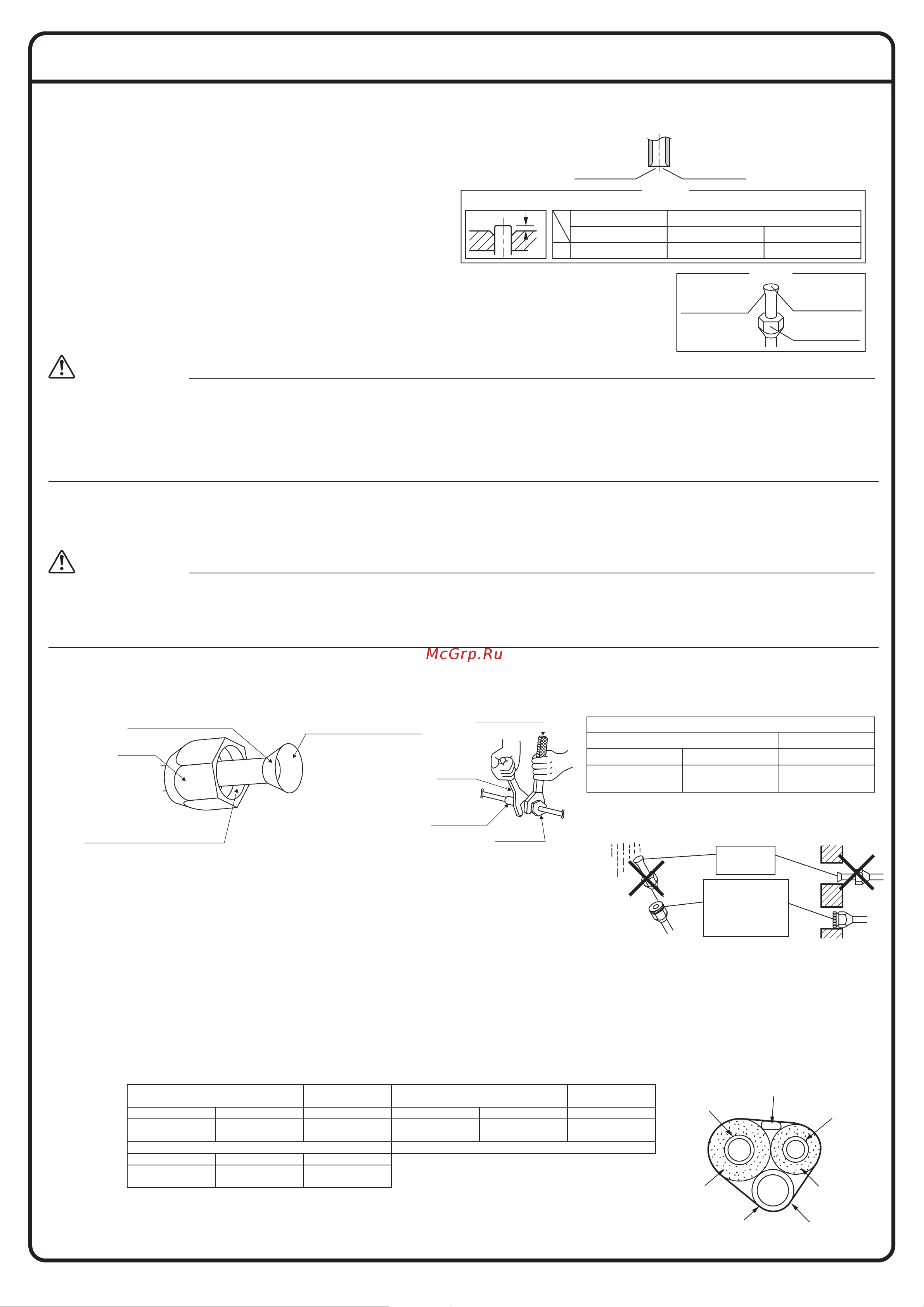

Daikin FTKS60FVM [8/12] Развальцовка конца трубы

Работа с трубопроводом хладагента

При монтаже внутренних блоков мультисистемы выполняйте работу по инструк-

ции из руководства по монтажу, поставляемого с наружным блоком для мультиси-

стемы.

1. Развальцовка конца трубы.

1) Обрежьте конец трубы специальным труборезом.

2) Удалите заусенцы с поверхности резания, направив ее вниз во избежа-

ние попадания частиц металла в трубопровод.

3) Наденьте на трубу раструбную гайку.

4) Выполните развальцовку трубы.

5) Проконтролируйте правильность выполнения развальцовки.

ПРЕДОСТЕРЕЖЕНИЕ

1) Не наносите на развальцованный участок минеральное масло.

2) Оберегайте систему от попадания в нее минерального масла, поскольку это приводит к сокращению срока службы блоков.

3) Ни в коем случае не пользуйтесь трубопроводом, ранее использованным в других установках. Используйте только компоненты, поставляемые вместе с блоком.

4) Для обеспечения установленного срока службы блока с хладагентом R410A ни в коем случае не используйте в нем абсорбирующих материалов.

5) Абсорбирующий материал может раствориться и повредить систему.

6) Недостаточная развальцовка может привести к утечке газообразного хладагента.

Обрежьте строго под

прямым углом Удалите заусенцы

Развальцовка

Установите точно в положение, указанное ниже

Матрица

Развальцовочное приспособление

для R410А

Захватный тип

0–0,5 мм 1,0–1,5 мм

Развальцованная внутрен-

няя поверхность не должна

иметь дефектов

Развальцованный конец тру-

бы должен быть гладким,

и иметь абсолютно ровную

окружность

Удостоверьтесь в том, что

на трубу надета раструб-

ная гайка

Проверить

1,5–2,0 мм

Тип с крыльчатой гайкой (Тип Империал)Захватный тип (жесткостный)

Обычное развальцовочное приспособление

2. Система трубопроводов хладагента.

ПРЕДОСТЕРЕЖЕНИЕ

1) Используйте раструбную гайку, прикрепленную к основному блоку. (Для предотвращения образования трещин вследствие окисления.)

2) Для предотвращения утечки газа наносите холодильное масло только на внутреннюю развальцованную поверхность. (Используйте холодильное масло для хладагента

R410A.)

3) Для предотвращения повреждения гаек и утечки газа используйте для затяжки раструбных гаек динамометрические ключи

Совместите центры обоих деталей соединения и затяните раструбные гайки, сделав 3 или 4 оборота от руки. После этого затяните их полностью динамометрическим ключом.

[Нанесение масла]

Не наносите охлаждающее масло на развальцованную поверхность,

избегайте чрезмерно сильной затяжки раструбной гайки

Нанесите охлаждающее масло только на

внутреннюю развальцованную поверхность.

Раструбная гайка

Не наносите охлаждающее масло на внешнюю

поверхность развальцованной части.

Динамометрический ключ

[Затяжка]

Раструбная гайка

Муфта трубопровода

Гаечный ключ

Момент затяжки раструбной гайки

на стороне газа на стороне жидкости

1/2 дюйма 5/8 дюйма 1/4 дюйма

49,5-60,3 Н·м

(505-615 кгс·см)

61,8-75,4 Н·м

(630-770 кгс·см)

14,2-17,2 Н·м

(144-175 кгс·см)

Убедитесь в наличии

заглушки

Дождь

Стена

Если на развальцованном кон-

це отсутствует заглушка, за-

мотайте развальцованное от-

верстие клейкой лентой для

защиты от попадания гря-

зи и воды

2-1. Меры предосторожности при работе с трубопроводами

1) Защищайте открытый конец трубы от попадания пыли и влаги.

2) Все изгибы труб должны быть как можно, более плавными. Для сгибания труб рекомендуем

пользоваться трубогибом.

2-2. Выбор медных труб и теплоизоляционных материалов.

• При подборе медных труб и арматуры из рыночного ассортимента следите за выполнением указанных ниже требований:

1) Изоляционный материал: Вспененный полиэтилен

Коэффициент теплопередачи: от 0,041 до 0,052 Вт/мК (0,035-0,045 ккал/ (м·час· °C))

Температура на поверхности трубы газообразного хладагента достигает 110°C, поэтому следует использовать теплоизоляционные материалы, выдерживающие

эту температуру.

2) Должна быть обеспечена теплоизоляция как газового, так и жидкостного трубопровода с соблюдением указанных ниже размеров.

Сторона газа Сторона жидкости Теплоизоляция газового трубопровода

Теплоизоляция жид-

костного трубопровода

Класс 50/60 Класс 71/80/90 Класс 50/60/71/80/90 Класс 50/60 Класс 71/80/90 Класс 50/60/71/80/90

Наружный диаметр

12.7 мм

Наружный диаметр

15.9 мм

Наружный диаметр

6.4 мм

Внутренний диаметр

14-16 мм

Внутренний диаметр

16-20 мм

Внутренний диаметр

8-10 мм

Минимальный радиус изгиба Минимальная толщина 10 мм

Не менее 40 мм Не менее 50 мм Не менее 30 мм

Толщина 0.8 мм

(C1220T-O)

Толщина 1.0 мм

(C1220T-O)

Толщина 0.8 мм

(C1220T-O)

3) Используйте отдельные теплоизоляционные трубки для трубопроводов газообразного и жидкого хладагента.

Газовый трубопровод

Межблочная

электропроводка

Жидкостный

трубопровод

Теплоизоляция

жидкостного

трубопровода

Дренажный шланг

Обмоточная лента

Теплоизоляция

газового

трубопровода
