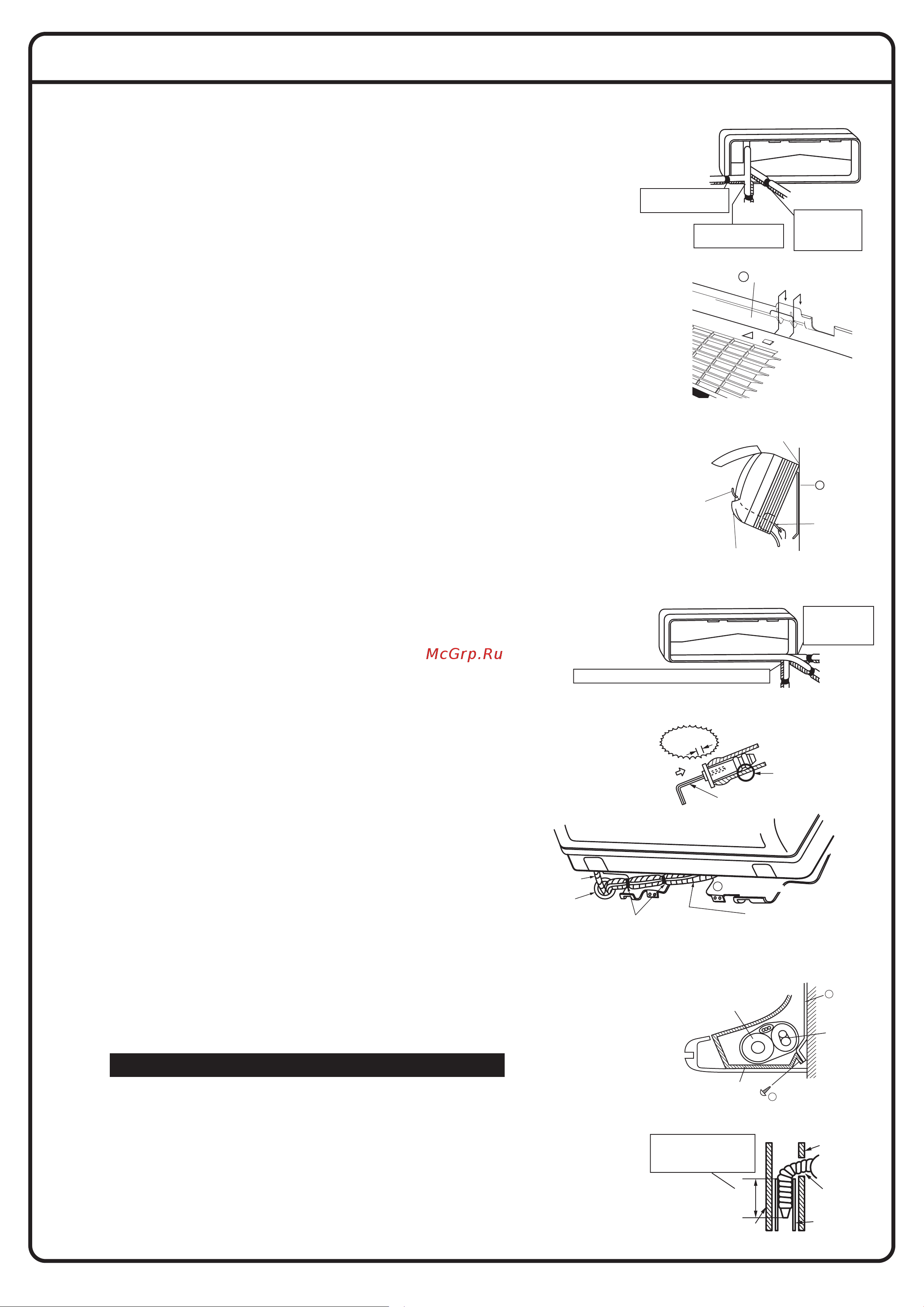

Daikin FTKS60FVM [6/12] Монтаж внутреннего блока 2

Монтаж внутреннего блока (2)

3. Процедура монтажа внутреннего блока.

3-1. Подвод трубопроводов с правой стороны, справа сзади или справа снизу.

1) Прикрепите дренажный шланг снизу трубопроводов хладагента клейкой виниловой лентой.

2) Обмотайте трубопроводы хладагента вместе с дренажным шлангом изоляционной лентой.

3) Пропустите дренажный шланг и трубопроводы хладагента через отверстие в стене, затем подвесьте

внутренний блок на крючки монтажной пластины, пользуясь нанесенными на верхней части внутренне-

го блока метками ∆ в местах подвешивания.

Откройте лицевую панель, далее снимите сервисную крышку. (См. раздел «Полезные советы по монтажу»)

Пропустите соединительные провода от наружного блока через сквозное отверстие в стене и далее че-

рез отверстие на задней панели внутреннего блока. Выведите их с лицевой стороны.

Предварительно загните концы вязальной проволоки наверх для облегчения работы. (Если предвари-

тельно требуется оголить концы соединительных проводов, обмотайте оголенные концы липкой лентой.)

6) Надавите на нижнюю раму корпуса внутреннего блока обеими руками для закрепления его на крючках

установочной панели.

Следите за тем, чтобы по краям внутреннего блока не было защемлений проводов.

3-2. Подвод трубопроводов с левой стороны, слева сзади или слева снизу.

1) Прикрепите дренажный шланг снизу трубопроводов хладагента клейкой виниловой лентой.

2) Проконтролируйте присоединение дренажного шланга к дренажному отверстию в месте нахождения

сливной пробки.

3) Проложите трубопровод хладагента по разметке на монтажной пластине.

4) Пропустите дренажный шланг и трубопроводы хладагента через отверстие в стене, за-

тем подвесьте внутренний блок на крючки монтажной пластины, пользуясь нанесенны-

ми на верхней части внутреннего блока метками ∆ в местах подвешивания.

5) Протяните соединительные провода.

6) Присоедините межблочные трубопроводы

В случае вывода дренажного шланга через заднюю панель внутреннего блока обмотайте

трубопроводы хладагента вместе с дренажным шлангом изоляционной лентой, как пока-

зано на рисунке справа.

8) Во время работы следите за тем, чтобы соединительные провода не защемились вну-

тренним блоком; обеими руками нажмите на нижнюю кромку внутреннего блока таким

образом, чтобы она плотно зацепилась за крючки установочной панели. Прикрепите внутренний блок к

установочной панели винтами (M4х12L).

3-3. Встроенный в стену трубопровод.

Следуйте приведенным ниже инструкциям

Подвод трубопроводов с левой стороны, слева сзади или слева снизу

1) Вставьте дренажный шланг на указанную глубину с тем, чтобы исключить его выталкивание из дренаж-

ной трубы.

Для подвода труб с правой сторо-

ны снимите крышку трубы на дан-

ной позиции

Для подвода труб справа сни-

зу снимите крышку трубы на дан-

ной позиции

Подвод труб

справа снизу

Свяжите между собой

трубопровод хладаген-

та и дренажный шланг

изоляционной лентой

Подвод труб справа сзади

Установочная панель

Здесь внутренний блок подвешивается на крючки

Установочная

панель

Соединитель-

ные провода

Канал для электропроводки

При предварительном

снятии изоляции с со-

единительных прово-

дов обмотайте их ого-

ленные концы изоля-

ционной лентой

Для подвода труб с

левой стороны сни-

мите крышку трубы на

данной позиции

Подвод труб с

левой стороны

Подвод труб

слева сзадиПодвод труб слева снизу

Для подвода труб слева снизу снимите крышку трубы на данной позиции

Зазора не должно быть

При вставке не наносите сма-

зочное масло (охлаждаю-

щее масло)

Нанесение смазки приводит к

разрушению пробки и к утечке

через нее воды

Используйте торцевой шестигранный гаечный

ключ (4 мм)

Дренажный

шланг

Заделайте это от-

верстие уплотните-

лем или шпатлевкой

Стяните пластиковой

лентой

монтажная пластина

Намотайте изоляционную ленту на

изогнутый участок трубопровода

хладагента. При каждом обороте по-

крывайте не менее половины ши-

рины ленты

Дренажный шланг

Монтажная

пластина

Трубопро-

воды хлада-

гента

М4х12L (2 точки)

Нижняя рама

Вставьте дренажный шланг на ука-

занную глубину с тем, чтобы исклю-

чить его выталкивание из дренаж-

ной трубы.

Внутренняя

стена

Дренажный

шланг

Дренажная тру-

ба из винилхло-

рида (VP-30)

Наружная стена

Не менее 50 мм
