Came TWISTER MOTORISED 821TR-0020 [12/20] Электрические подключения

Стр. 12 - Руководство FA01021-RU - 12/2017 - © CAME S.p.A. - Перевод оригинальных инструкций

ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ

⚠

Перед выполнением каких-либо настроек, регулировок или подключений в блоке управления необходимо отключить сетевое

электропитание.

Напряжение электропитания платы управления ~120-230 В (50/60 Гц).

Электропитания устройств управления: ~24В.

⚠

Внимание! Суммарная мощность аксессуаров не должна превышать 35Вт.

 Выходное напряжение ~24 В относится к типу SELV и не представляет опасности поражения электрическим током.

Все подключения защищены плавкими предохранителями.

ТАБЛИЦА ПРЕДОХРАНИТЕЛЕЙ TOR500

- Мотор (A) 3 - F

- Электромагнитный тормоз (A) 2 - F

- Аксессуары (A) 1 - F

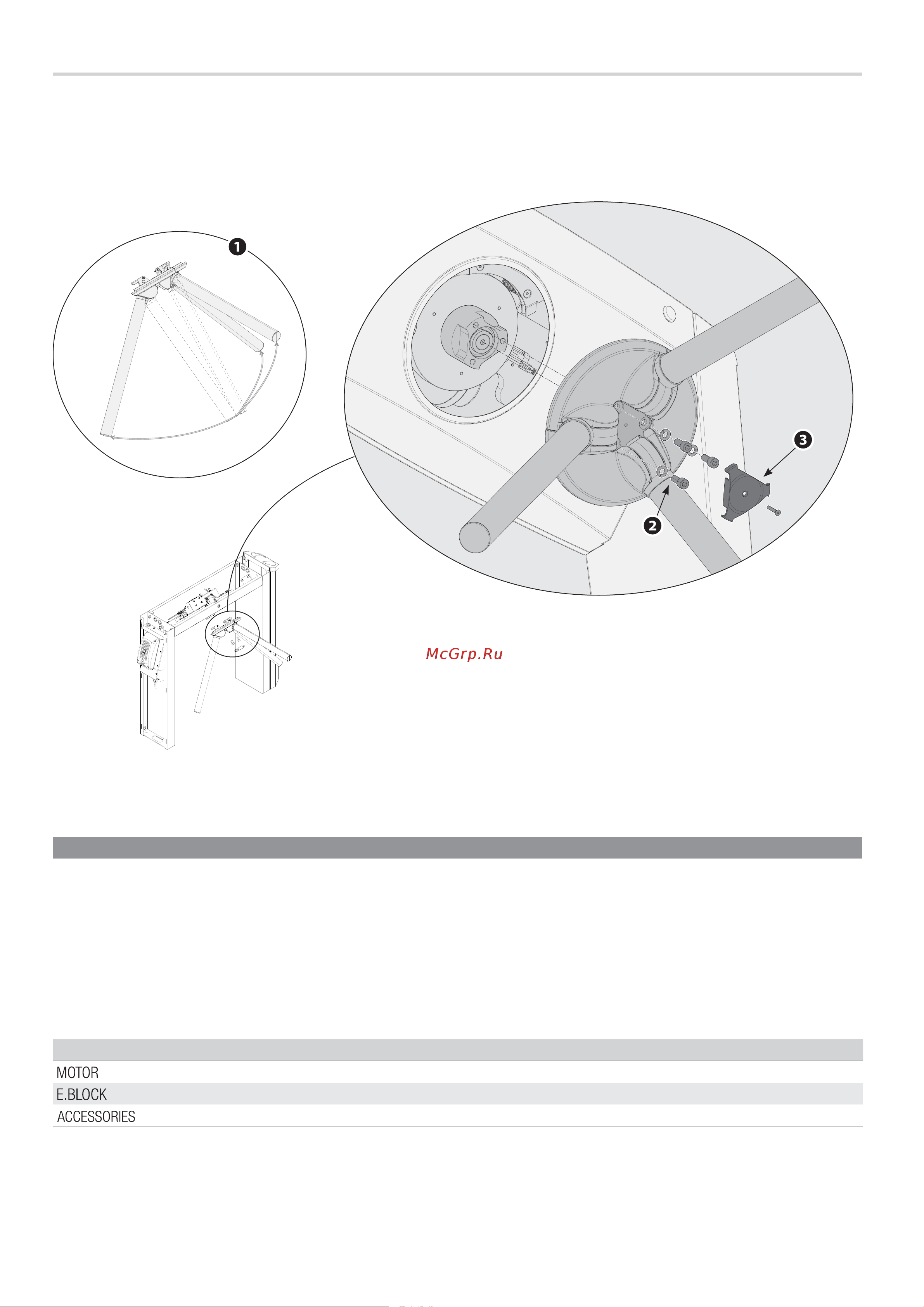

КРЕПЛЕНИЕ ТРИПОДА

Откройте штанги до их механической фиксации. ❶

Прикрепите трипод к механизму вращения винтами М8х20 и шайбами (прилагаются). ❷

Зафиксируйте центральную крышку винтом М4х25 (прилагается). ❸
