Стр. 8 - Руководство FA01021-RU - 12/2017 - © CAME S.p.A. - Перевод оригинальных инструкций
ОБЩИЕ ИНСТРУКЦИИ ПО МОНТАЖУ
⚠
Монтаж должен производиться квалифицированным персоналом в полном соответствии с требованиями действующих норм
безопасности.
ПРЕДВАРИТЕЛЬНЫЕ ПРОВЕРКИ
⚠
Перед началом монтажных работ выполните следующее:
• Для подключения к сети электропитания необходимо предусмотреть автоматический выключатель с расстоянием между контактами не
менее 3 мм.
• Убедитесь в том, чтобы между соединениями кабеля и другими токопроводящими частями была предусмотрена дополнительная
изоляция.
• Приготовьте лотки и каналы для проводки кабеля, гарантирующие надежную защиту от механических повреждений.
ТИПЫ КАБЕЛЕЙ И МИНИМАЛЬНЫЕ СЕЧЕНИЯ
Подключение
Длина кабеля
< 20 м 20 < 30 м
Электропитание платы управления, ~230 В (1P+N+PE) 3G x 1,5 мм
2
3G x 2,5 мм
2
Устройства сигнализации 2 x 0,5 мм
2
Устройства управления 2 x 0,5 мм
2
Устройства безопасности (фотоэлементы)
(передатчики = 2 x 0,5 мм
2
)
(приемники = 2 x 0,5 мм
2
)
При напряжении 230 В и применении снаружи необходимо использовать кабели типа H05RN-F, соответствующие 60245 IEC
57 (IEC); в помещениях следует использовать кабели типа H05VV-F, соответствующие 60227 IEC 53 (IEC). Для электропитания
устройств напряжением до 48 В можно использовать кабель FROR 20-22 II, соответствующий EN 50267-2-1 (CEI).
Для синхронного подключения и CRP используйте кабель типа UTP CAT5 (до 1000 м).
Если длина кабеля отличается от приведенной в таблице, его сечение определяется на основании реального потребления тока
подключенными устройствами и в соответствии с указаниями, содержащимися в нормативе CEI EN 60204-1.
Для последовательных подключений, предусматривающих большую нагрузку на тот же участок цепи, значения в таблице
должны быть пересмотрены с учетом реальных показателей потребления и фактических расстояний. При подключении устройств,
не рассматриваемых в данной инструкции, следует руководствоваться технической документацией на соответствующее изделие.

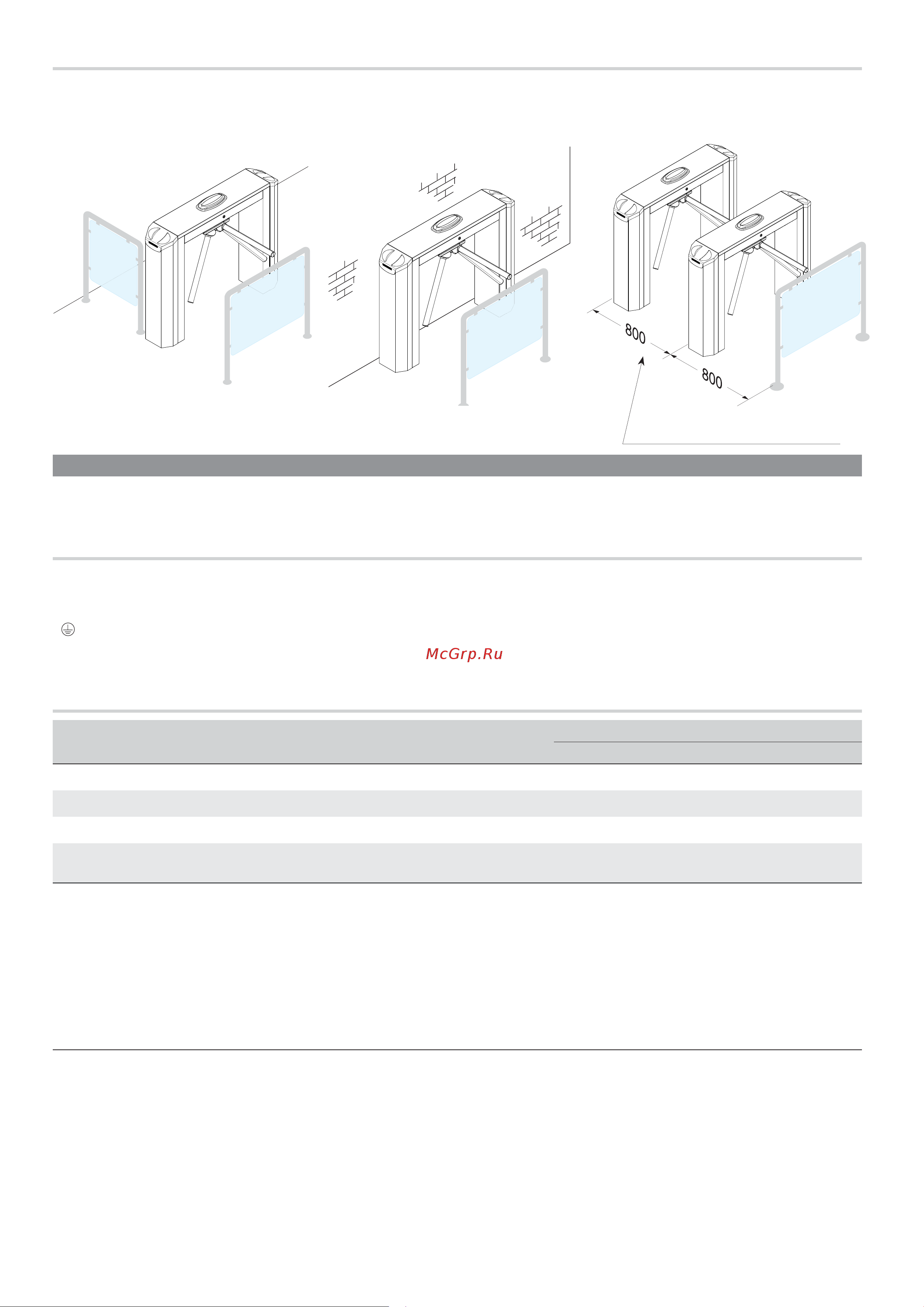

Рекомендуемое расстояние.
Установка в рядУстановка у стеныТиповая установка
ВАРИАНТЫ ТИПОВОЙ УСТАНОВКИ
⚠
Запрещена установка турникетов на аварийных запасных выходах! Необходимо обязательно предусмотреть наличие аварийных
выходов и выходов для людей с ограниченными физическими способностями.
