Стр. 13 - Руководство FA01021-RU - 12/2017 - © CAME S.p.A. - Перевод оригинальных инструкций

ЭЛЕКТРОПИТАНИЕ

Соедините вилку с кабелем электропитания. ❶

Электропитание по умолчанию: ~230 В

DIP1: установите в положение

«ВКЛ.», если кабель подключения к

устройству дистанционного управ-

ления длиннее 30 м.

DIP2: оставьте в положении

«ВЫКЛ.».

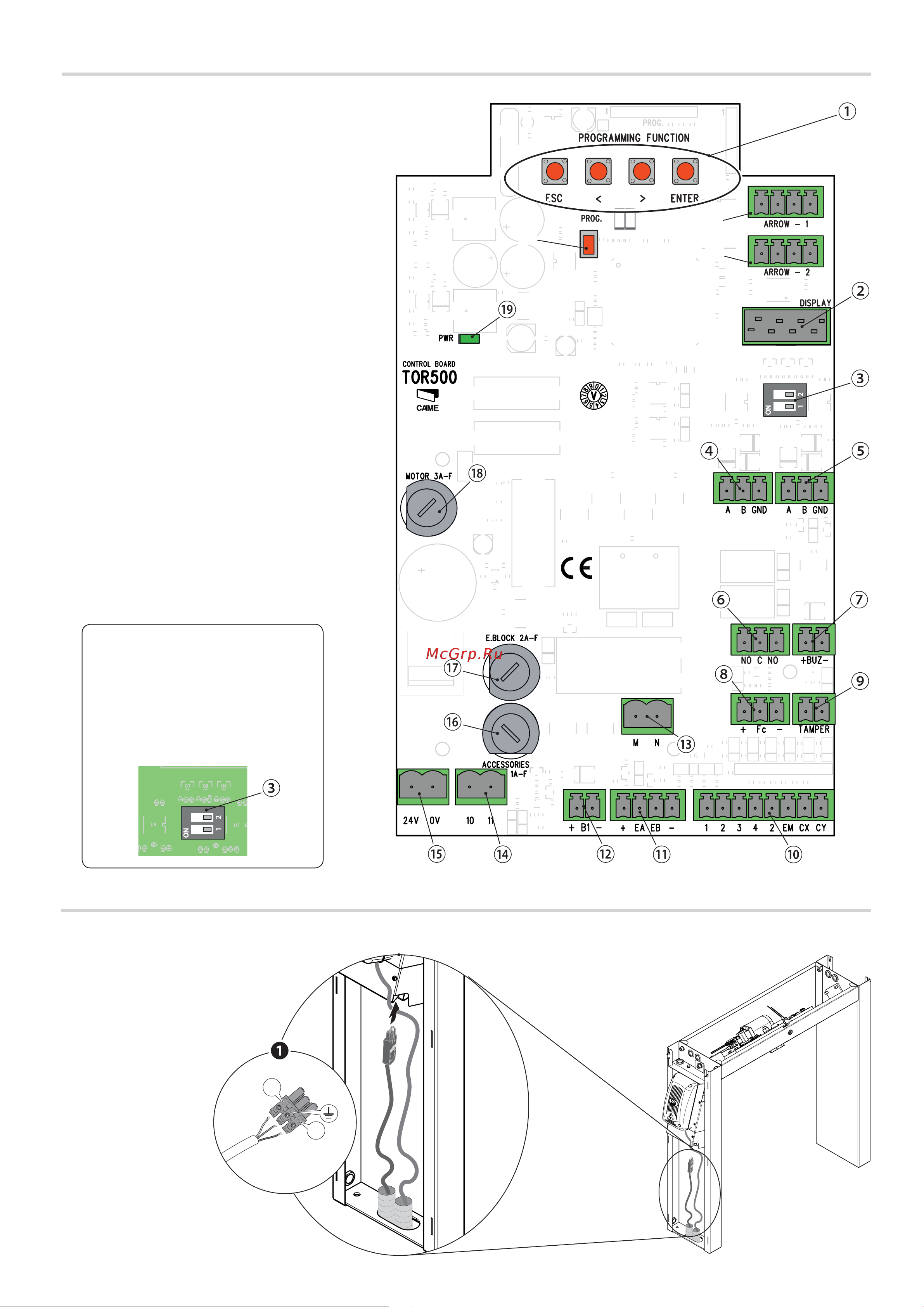

ОСНОВНЫЕ КОМПОНЕНТЫ

1. Кнопки программирования функций и режимов

работы

2. DIP-переключатель клеммного зажима RS485

3. Контакты подключения CRP

4. Контакты подключения CRP

5. Релейный выход подтверждения вращения

6. Контакты подключения зуммера

7. Контакты подключения датчика вращения штанг

8. Контакты подключения микровыключателя

крышки

9. Контакты подключения аксессуаров

10. Контакты подключения энкодера

11. Колодка подключения привода

12. Контакты подключения электротормоза опуска-

ния штанг

13. Контакты электропитания аксессуаров

14. Контакты электропитания платы управления

15. Предохранитель аксессуаров

16. Предохранитель электротормоза

17. Предохранитель двигателя

18. Светодиодный индикатор наличия напряжения

19. Кнопка перезагрузки

20. Контакты подключения светофора слева

21. Контакты подключения светофора справа
