Came TWISTER MOTORISED 821TR-0020 [7/20] ⑬ ⑮
![Came TWISTER MOTORISED 821TR-0020 [7/20] ⑬ ⑮](/views2/1778940/page7/bg7.png)

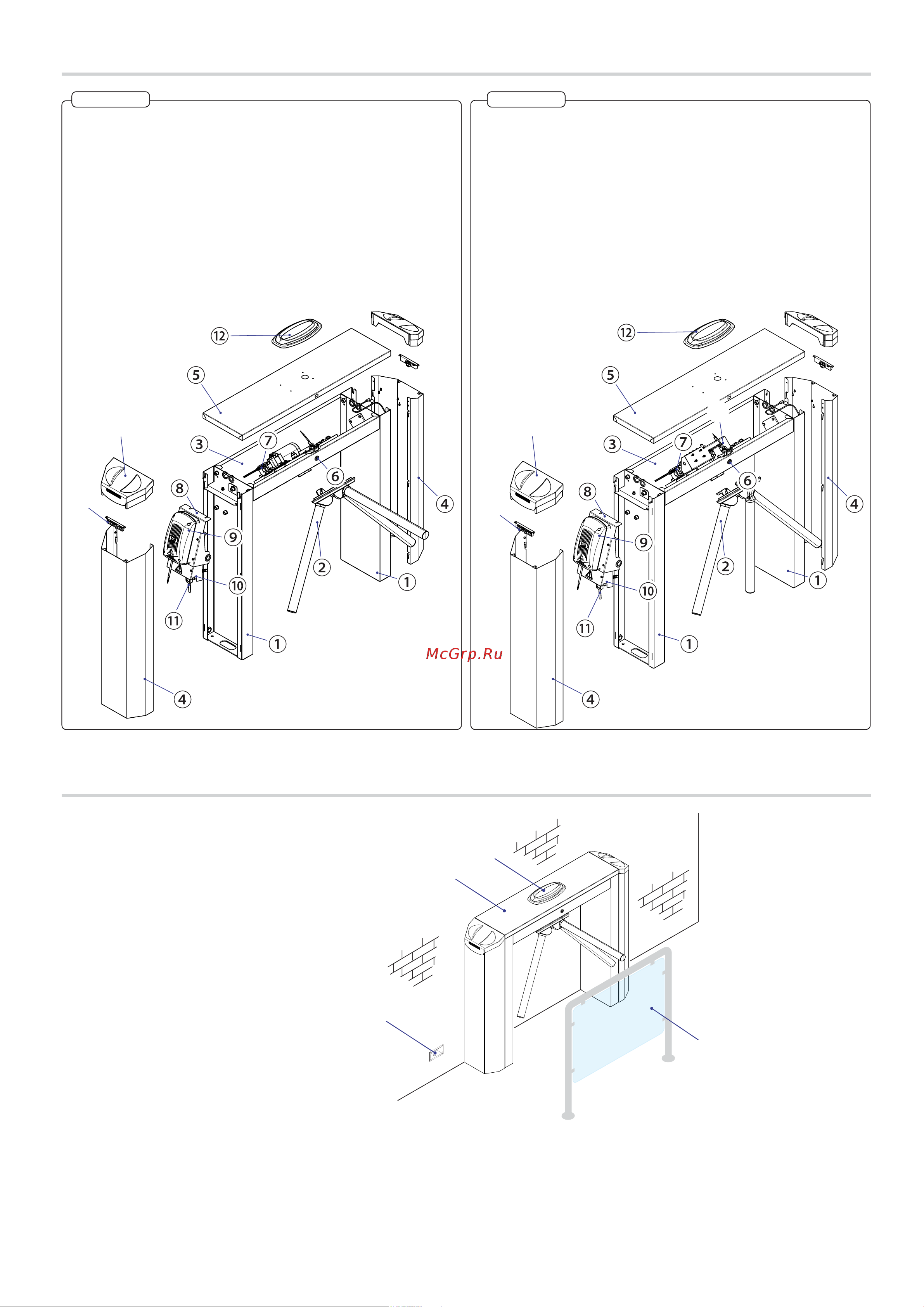

821TR-0020
821TR-0010
2
1
3
4
⑬
⑭
⑭
⑬
⑮
Стр. 7 - Руководство FA01021-RU - 12/2017 - © CAME S.p.A. - Перевод оригинальных инструкций
1. Турникет-трипод
2. Указатели направления движения
3. Разветвительная коробка
4. Переносное ограждение
ВАРИАНТ ТИПОВОЙ УСТАНОВКИ
1. Тумбы
2. Трипод с системой опуска-
ния штанг
3. Корпус
4. Боковые крышки
5. Верхняя крышка
6. Замок крышки
7. Механизм вращения
8. Суппорт блока электропи-
тания/управления
9. Блок управления
10. Выключатель электропи-
тания
11. Вилка сетевого электро-
питания
12. Дисплей и светодиодные
указатели направления
13. Верхняя крышка тумбы
14. Боковой светофор
15. Электротормоз системы
опускания штанг
1. Тумбы
2. Трипод с фиксированными
штангами
3. Корпус
4. Боковые крышки
5. Верхняя крышка
6. Замок крышки
7. Механизм вращения
8. Суппорт блока электропи-
тания/управления
9. Блок управления
10. Выключатель электропи-
тания
11. Вилка сетевого электропи-
тания
12. Дисплей и светодиодные
указатели направления
13. Верхняя крышка тумбы
14. Боковой светофор
ОСНОВНЫЕ КОМПОНЕНТЫ
