Евроавтоматика EPP-618 [2/2] Подключение

Функция F3. Режим контроля тока по максимальному и

минимальному значению.

Функция F4. Режим контроля тока в заданном диапазоне.

При превышении установленного значения тока Hi реле

переключается через время задержки выключения t.oF

(контакты 9-10 размыкаются, 7-8 замыкаются). При

понижении значения тока до установленного значения Lo

реле возвращается в исходное состояние через время

включения t.on (контакты 9-10 замыкаются, 7-8

размыкаются).

Реле срабатывает при выходе тока за установленные

значения (с учетом гистерезиса ΔI) замыкаются контакты

7-8, контакты 9-10 разомкнуты.

Функция F1. Режим контроля максимального значения

тока.

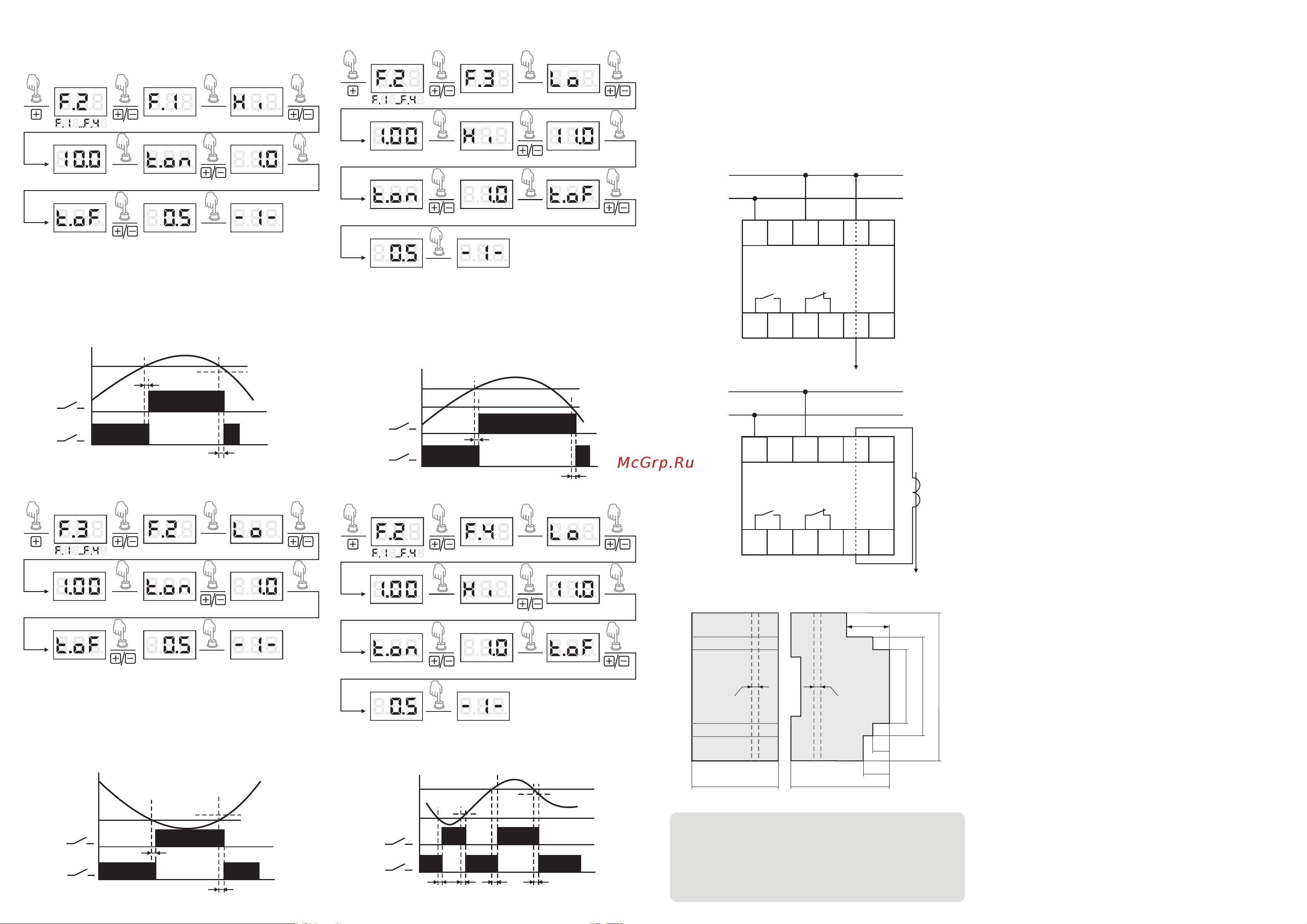

2. Выбор функции, установка тока и времени

срабатывания.

При превышении установленного значения тока Hi реле

переключается через время задержки выключения t.oF

(контакты 9-10 размыкаются, 7-8 замыкаются). При

снижении величины тока (с учетом гистерезиса ΔI) реле

возвращается в исходное состояние через время

включения t.on (контакты 9-10 замыкаются, 7-8

размыкаются).

Функция F2. Режим контроля минимального значения

тока.

При снижении тока ниже установленного значения Lo реле

переключается через время задержки выключения t.oF

(контакты 9-10 размыкаются, 7-8 замыкаются). При

повышении величины тока (с учетом гистерезиса ΔI) реле

возвращается в исходное состояние через время

включения t.on (контакты 9-10 замыкаются, 7-8

размыкаются).

PROG

>5 c

PROG

>5 c

PROG

>5 c

PROG

>5 c

Подключение

1. Выключить питание.

3. К клемме 1 подключить нейтральный провод N, к

клемме 3 – фазовый провод L. Провод питания нагрузки

пропустить через сквозное отверстие в корпусе, .

Схема подключения

Схема включения для контроля тока до 50 А.

2. Подключить реле тока в соответствии со схемой

подключения.

4. Включить питание.

Схема включения с ТТ для контроля тока более 50 А.

Размеры корпуса

7-8

9-10

I (Hi)

t.on

t.oF

ΔI =10% Iуст

t.oF

t.on

7-8

9-10

I (Lo)

ΔI =10% Iуст

Iн

Предприятие-изготовитель оставляет за собой право вносить

конструктивные изменения, без уведомления потребителя, с

целью улучшения качества и не влияющие на технические

характеристики и работу изделия.

В гарантийный ремонт не принимаются:

Транспортировка изделия может осуществляться любым

видом закрытого транспорта, обеспечивающим сохранение

упакованных изделий от механических воздействий и

воздействий атмосферных осадков. Хранение изделия должно

осуществляться в упаковке производителя в закрытых

помещениях с естественной вентиляцией при температуре

окружающего воздуха от минус 50° до плюс 50°С и

относительной влажности не более 80% при температуре

+25°С.

Условия реализации и утилизации

- изделия, предъявленные без паспорта предприятия;

При отсутствии даты продажи гарантийный срок исчисляется с

даты изготовления

Изделие, имеющее внешние механические повреждение,

эксплуатировать запрещено.

Гарантийный срок эксплуатации изделия – 24 месяца с даты

продажи.

Гарантийные обязательства

- изделия, имеющие повреждения механического характера;

Срок службы 10 лет.

Изделие должно устанавливаться и обслу живаться

квалифицированным персоналом.

При подключении изделия необходимо следовать схеме

подключения.

- изделия, имеющие повреждения голографической наклейки.

Условия транспортировки и хранения

- изделия, бывшие в негарантийном ремонте;

Перед установкой необходимо убедиться в отсутствии внешних

повреждений устройства.

СООО «Евроавтоматика ФиФ» гарантирует ремонт или замену

вышедшего из строя изделия при соблюдении правил

эксплуатации и отсутствии механических повреждений.

Не устанавливайте изделие без защиты в местах где возможно

попадания воды или солнечных лучей.

Изделия реализуются через дилерскую сеть предприятия.

Утилизировать как электронную технику.

Условия эксплуатации

Климатическое исполнение УХЛ4, диапазон рабочих

температур от -25...+50 °С, относительная влажность воздуха

до 80% при 25°С. Рабочее положение в пространстве -

произвольное. Высота над уровнем моря до 2000 м.

Окружающая среда – взрывобезопасная, не содержащая пыли

в количестве, нарушающем работу реле, а также агрессивных

газов и паров в концентрациях, разрушающих металлы и

изоляцию.

По устойчивости к перенапряжениям и электромагнитным

помехам устройство соответствует ГОСТ IEC 60730-1.

Обслуживание

При обнаружении видимых внешних повреждений корпуса

изделия дальнейшая его эксплуатация запрещена.

Гарантийное обслуживание производится произво-дитемем

изделия. Пос легарантийное обслуживание изделия

выполняется производителем по действующим тарифам.

Перед отправкой на ремонт, изделие должно быть упаковано в

заводскую или другую

упаковку, исключающую механические повреждения.

При техническом обслуживании изделия необходимо

соблюдать «Правила техники безопасности и технической

эксплуатации электроустановок потребителей».

Требование безопасности

Эксплуатация изделия должна осуществляться в соответствии

с требованиями, изложенными в руководстве по эксплуатации.

Перед подключением изделия к электрической сети (в случае его

хранения или транспортировки при низких температурах), для

исключения повреждений вызванных конденсацией влаги,

необходимо выдержать изделие в теплом помещении не менее 2-х

часов.

ВНИМАНИЕ!

7-8

9-10

t.on t.ont.oF t.oF

ΔI =10% I (Lo)

ΔI =10% I (Hi)

I (Lo)

I (Hi)

t.oF

t.on

7-8

9-10

I (Lo)

I (Hi)

Ø 5 Ø 5
