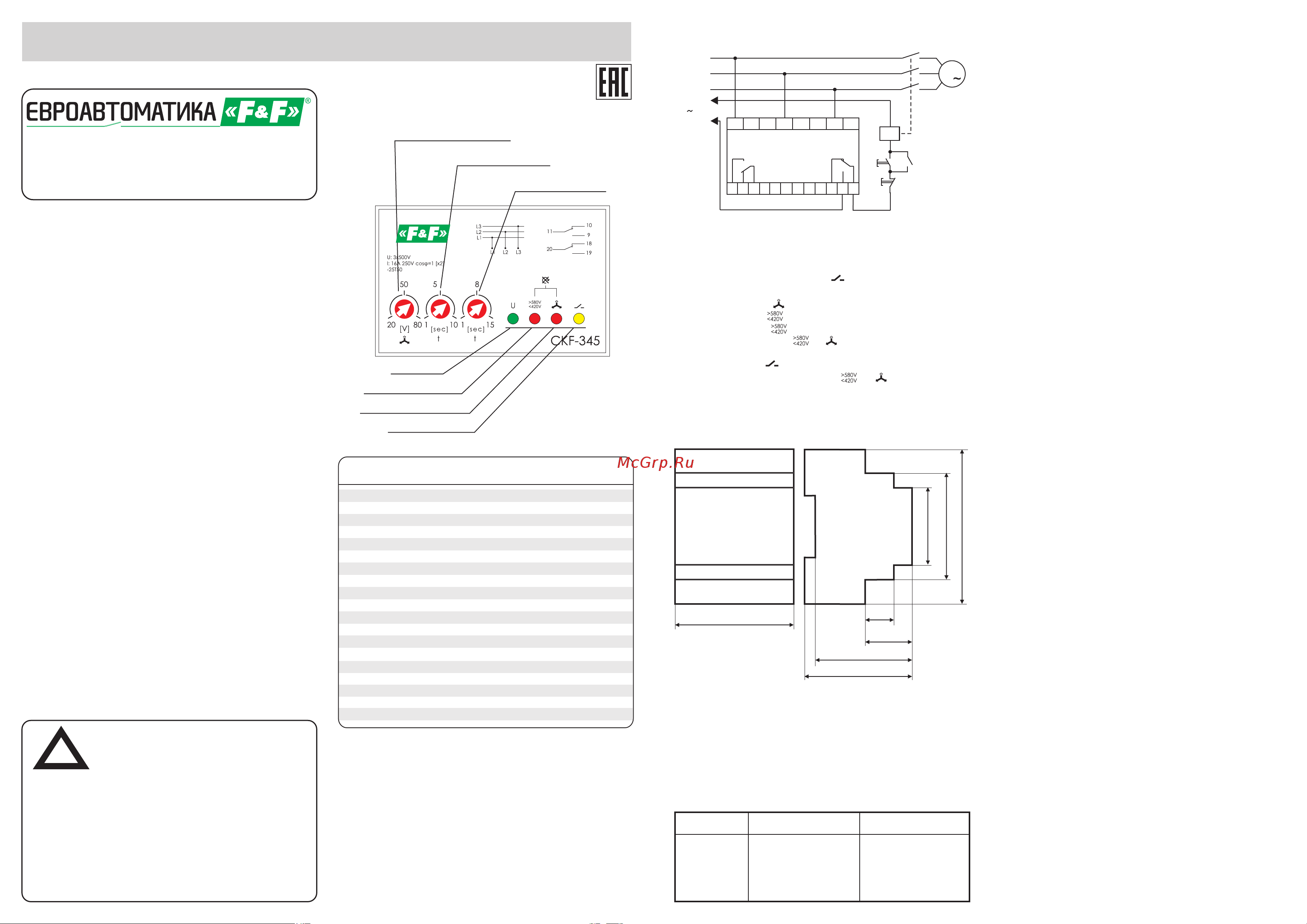

Назначение
Руководство по эксплуатации
Реле контроля фаз
Панель управления
Реле контроля фаз CKF-345 (далее «изделие»)
предназначено для защиты электродвигателей и
электроустановок, питаемых от трехфазной сети в
случаях:
1. Отсутствия хотя бы одной из фаз.
2. Асимметрии напряжения.
3. Падения/превышения напряжения.
4. Нарушения чередования фаз.
Если напряжение в пределах нормы, контакты
исполнительного реле 9, 11 и 19, 20 замкнуты и на
контактор управления электродвигателем подается
напряжение, управляющее его включением. В случае
одной из вышеперечисленных аварийных ситуаций
контакты реле размыкаются и контактор отключается.
Выключение во 2 случае происходит с регулируемой
задержкой 1-10 секунд во избежание случайного
отключения двигателя при кратковременных падениях
напряжения.
Включение происходит автоматически после
восстановления сетевого напряжения питания. CKF-345
защищает также от симметричного падения и повышения
напряжения в фазах, работает без нулевого провода.
Технические данные
Напряжение питания, В 3 x 500, 50 Гц
Максимальный ток катушки контактора, А 2
Контакт: Тип 2NO/NC (2 переключающих)
Макс. коммутируемое напряжение, В 400
Сигнализация питания зеленый светодиод
Напряжение откл. при снижении, В <420 (межфазное)
Время отключения, с 5
Напряжение откл. при превышении, В > 580 (межфазное)
Время отключения, с 0,5
Асимметрия напряжения, регулируемая, В 20-80
Задержка отключения по асимметрии, с 1-10
Время включения регулируемое, с 1-15
о
Диапазон рабочих температур, С -25...+50
Степень защиты IP20
Потребляемая мощность, Вт 1,6
2
Подключение винтовые зажимы 2,5 мм
Габариты, мм 70х90х65
Тип корпуса 4S
Монтаж на DIN-рейке 35 мм
ТУ BY 590618749.017-2012
Нагрузка подключена
напряжение в норме
Регулировка асимметрии
напряжения
Индикация
питания
Индикация превышения
напряжения
Индикация возникновения
асимметрии
Регулировка
времени отключения
Регулировка
времени включения
откл.
вкл.
Изделие следует подключать к трёхфазной
сети согласно существующим нормам
электробезопасности. Правила подключения
описаны в данном руководстве. Работы,
связанные с установкой, подключением и
регулировкой должны проводиться квалифицированым
специалистом после ознакомления с инструкцией по
эксплуатации и функциями устройства. Перед началом
установки следует убедиться в отсутствии напряжения на
подключаемых проводах. Самовольное вскрытие корпуса
влечет за собой утрату права на гарантийное обслуживание
изделия, а также может стать причиной поражения
электрическим током. Изделие должно использоваться
по его прямому назначению. По вопросам монтажа и работы
устройства обращаться в службу технической поддержки.
!
ВНИМАНИЕ
Комплект поставки
Реле контроля фаз...............................................................1
Руководство по эксплуатации.............................................1
Упаковка............................................................................1
CKF-345
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в
случае его хранения или транспортировки при низких
температурах), для исключения повреждений,
вызванных конденсацией влаги, необходимо
выдержать изделие в теплом помещении не менее 2-х
часов.
Размеры корпуса
70
45
62
90
65
58
30
15
1. Проверить направление вращения двигателя.
2. Отключить питание.
3. Подключить автомат согласно приведенной схемы.
4. Включить питание:
- светится зеленый U и желтый - напряжение в пределах
нормы, можно произвести запуск двигателя.
- светится красный - асимметрия больше нормы.
- моргает красный - напряжение выше 580В.
- светится красный - напряжение ниже 420В.
- светятся два красных и - напряжение ниже 420 В
или отсутствие одной из фаз.
- моргает желтый - идет отсчет времени включения.
- попеременно горят и гаснут и - нарушение
чередования фаз.
5. Проверить работу автомата, выключая напряжение в
отдельных фазах.
Условия эксплуатации:
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25 до +50 °С, относительная влажность
воздуха до 80 % при 25 °С. Рабочее положение в
пространстве – произвольное. Высота над уровнем моря
до 2000 м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу
реле, а также агрессивных газов и паров в концентрациях,
разрушающих металлы и изоляцию.
По устойчивости к перенапряжениям и электромагнитным
помехам устройство соответствует ГОСТ IEC 60730-1.
Условия реализации и утилизации:
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику.
Условия транспортировки и
хранения:
Транспортировка изделия может осуществляться любым
вид ом зак ры т о го тран сп о рта, обе с печи в а ющ им
сохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков.
Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от -
50 °С до +50 °С и относительной влажности не более 80 %
при температуре +25 °С.
Требование безопасности:
Эксплуатация изделия должна осуществляться в
с о от в ет ст ви и с тре бо ван и я ми , из л о ж е н н ы м и в
руководстве по эксплуатации. Перед установкой
н е о бхо д и м о у б е д и т ь с я в от с у т с т в и и в н е ш н и х
повреждений устройства. Изделие, имеющее внешние
м ех а н и ч е с к и е п о в р е ж д е н и я , э к с п л у ат и р о в а т ь
запрещается. Не устанавливайте реле без защиты в
местах, где возможно попадание воды или солнечных
лучей. Изделие должно устанавливаться и обслуживаться
квалифицированным персоналом. При подключении
изделия необходимо следовать схеме подключения.
Гарантийные обязательства:
Гарантийный срок эксплуатации изделия – 24 месяца с
даты продажи. Срок службы – 10 лет. При отсутствии даты
продажи гара н тийный срок исч исляетс я с дат ы
изготовления. СООО «Евроавтоматика ФиФ» гарантирует
ремонт или замену вышедшего из строя изделия при
соблюд ении пра в ил эксп л уата ц ии и отсутс т вии
механических повреждений.
В гарантийный ремонт не принимаются:
- изделия, предъявленные без паспорта предприятия;
изделия, бывшие в негарантийном ремонте;
- изделия, имеющие повреждения механического
характера;
- изделия, имеющие повреждения голографической
наклейки.
Предприятие изготовитель оставляет за собой право
вносить конструктивные изменения в изделия без
уведомления потребителя с целью улучшения их качества
и не влияющие на технические характеристики и работу
изделия.
Свидетельство о приемке
Изделие изготовлено и принято в соответствии с
требованиями ТУ BY 590618749.017-2012, действующей
технической документации и признано годным для
эксплуатации.
Драгоценные металлы отсутствуют
Монтаж
M
3
L1
L2
L3
Стоп
K
Пуск
K1.1
K1.2
3 5
2
4 6
9
11
7
10
12
13
14
15 16
17
18 19 20
8
1
50-400В
Обслуживание:
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей». При
обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Г а р а н т и й н о е о б с л у ж и в а н и е п р о и з в о д и т с я
п р о и з в о д и т ел е м и зд е л и я . П о с л е г а р а н т и й н о е
обслуживание изделия выполняется производителем по
действующим тарифам. Перед отправкой на ремонт
изделие должно быть упаковано в заводскую или другую
упаковку, исключающую механические повреждения.
Штамп ОТК
Дата продажи
Дата выпуска
