ТУ BY 590618749.020-2013

Назначение

Реле тока PR-617 предназначено для защиты одно и

трехфазных электродвигателей от перегрузки по току.

Возможно его применение в качестве бесконтактно-

токового выключателя для отключения электропровода в

конечных положениях, дублирование блока конечных

выключателей и т.п.

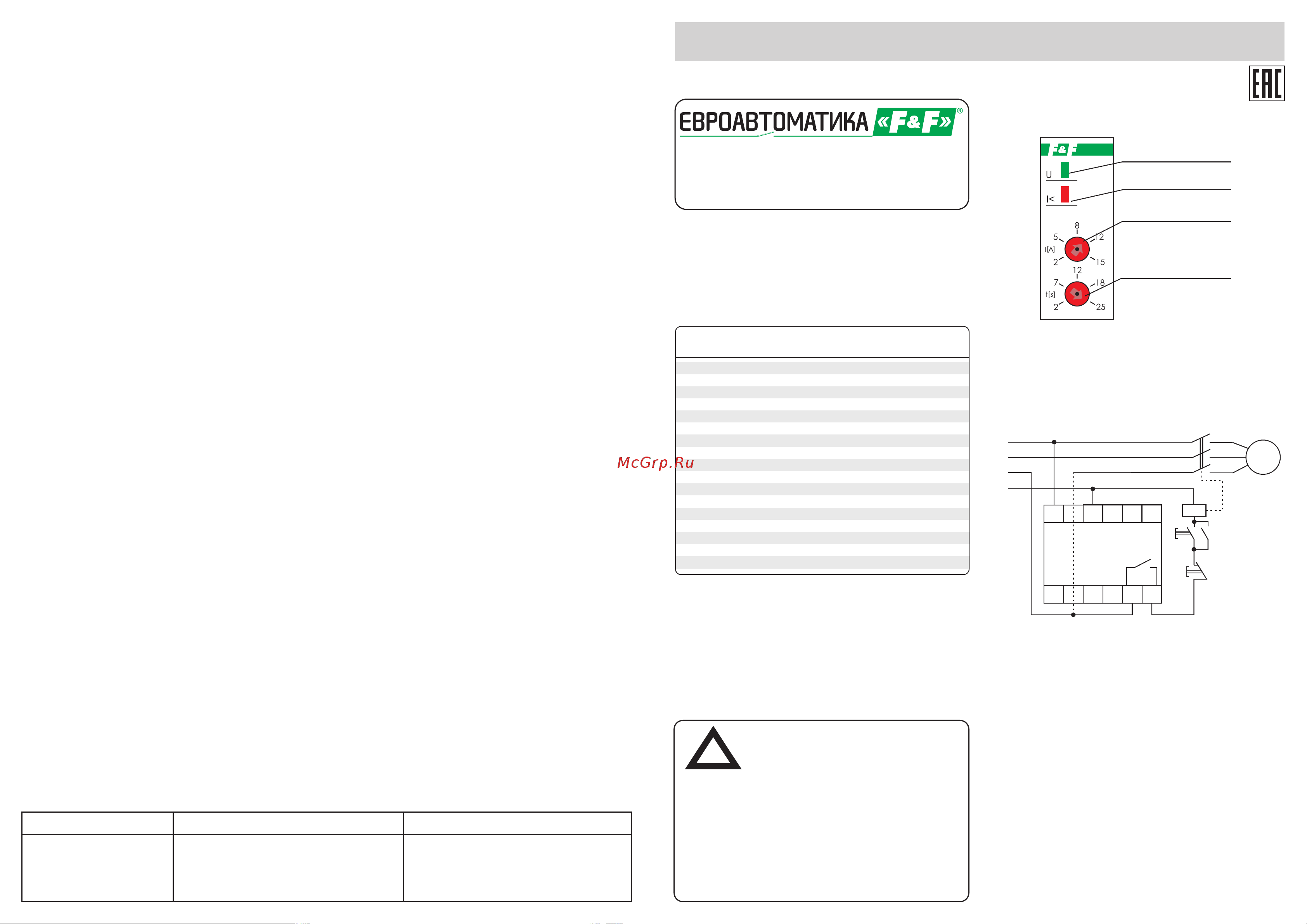

Панель управления

Монтаж

- к винтовым зажимам 1 подключить L(фаза), к зажиму 3

подключить N (ноль);

- через сквозной канал изделия пропустить провод другой

фазы, эту же фазу подключить к винтовому зажиму 11;

- от винтового зажима 12 провод подключить к кнопкам

управления контактором.

Реле тока

PR-617

Руководство по эксплуатации

Служба технической поддержки:

РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,

+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by

Управление продаж:

РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,

+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by

Изделие следует подключать к однофазной

сети согласно существующим нормам

электробезопасности. Правила подключения

описаны в данном руководстве. Работы,

связанные с установкой, подключением и

регулировкой должны проводиться квалифицированым

специалистом после ознакомления с инструкцией по

эксплуатации и функциями устройства. Перед началом

установки следует убедиться в отсутствии напряжения на

подключаемых проводах. Самовольное вскрытие корпуса

влечет за собой утрату права на гарантийное обслуживание

изделия, а также может стать причиной поражения

электрическим током. Изделие должно использоваться

по его прямому назначению. По вопросам монтажа и работы

устройства обращаться в службу технической поддержки.

ВНИМАНИЕ

Комплект поставки

Реле тока...............................................................................1

Руководство по эксплуатации.............................................1

Упаковка............................................................................1

ВНИМАНИЕ!

Перед подключением изделия к электрической сети (в

случае его хранения или транспортировки при низких

температ урах), для исключения повреждений,

вызван н ых конденс аци ей вл аги, необходимо

выдержать изделие в теплом помещении не менее 2-х

часов.

Технические характеристики

Напряжение питания, В/Гц 230/50

Макс. ток контакторов, А 16 АС1

Макс. ток катушки контактора, А АС15

Контакт 1NO (1 нормально открытый)

Диапазон регулировки тока отключения, А 2-15

Задержка выключения неприоритетной цепи, с 0,1

Задержка включения защиты

при пуске двигателя, с 2

Время задержки повторного включения, с 10-360

Диапазон рабочих температур, °С -25÷50

Степень защиты IP20

Коммутационная износостойкость >10 циклов

Потребляемая мощность, Вт 0,8

Подключение винтовые зажимы 2,5 мм

Габариты, мм 18х90х65

Тип корпуса 1S

Монтаж на DIN-рейке 35 мм

Штамп ОТК

Дата продажиДата выпуска

Установка

ограничиваемого

тока

Индикатор питания

Индикатор тока

Установка задержки

отключения

PR-617

К1.1

К1.2

ПУСК

СТОП
