Обслуживание:
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей». При
обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Г а р а н т и й н о е о б с л у ж и в а н и е п р о и з в о д и т с я
п р о и з в од и те л е м и з д елия . П о с л е г а р а н т и й н о е
обслуживание изделия выполняется производителем по
действующим тарифам. Перед отправкой на ремонт
изделие должно быть упаковано в заводскую или другую
упаковку, исключающую механические повреждения.
Свидетельство о приемке:
Изделие изготовлено и принято в соответствии с
требованиями ТУ BY 590618749.020-2013, действующей
технической документации и признано годным для
эксплуатации.
Драгоценные металлы отсутствуют
Принцип работы
Если ток электродвигателя не превышает номинальный
(устанавливается потенциометром на передней панели),
контакты 11-12 замкнуты и на катушку контактора подано
напряжение. При увеличении тока сверх номинального
контакты 11-12 размыкаются и двигатель отключается.
Отключение происходит с задержкой времени, зависящей
от тока при перегрузке (токовременная характеристика).
И з м е н е н и е х а р а к т е р и с т и к и п р о и з в о д и т с я
потенциометром на лицевой панели в пределах 2-25
се к ун д( зн ач ен ие шк а лы с оо тветс тву ет в ре ме ни
отключения при двухкратной перегрузке (Iдв /Iном=2).
Например, при двухкратной перегрузке отключение
произойдет за 12 секунд при установке поенциомерта в
средней части шкалы. В крайних положениях отключение
произойдет за 2,5 и 25 секунд. При пятикратной перегрузке
(потенциометр установлен в средней части шкалы),
двигатель отключиться за 1,8 секунды(см. Табл.1).
Соответственно измениться время отключения при
установке потенциометра в крайних положениях шкалы, то
есть чем больше перегрузка, тем быстрее сработает
защита.
Реле для защиты электродвигателей холодильного и
компрессорного оборудования выпускается с временем
з а д ер ж к и п о в то р н о го в к л юч е н и я 6 м и н у т ( п о
рекомендации предприятий-изготовителей).
Пример записи при заказе: PR-617-6
- 6 -время задержки повторного включения в минутах (для
стандартного исполнения - 10 секунд, не указывается).
Таблица.1.

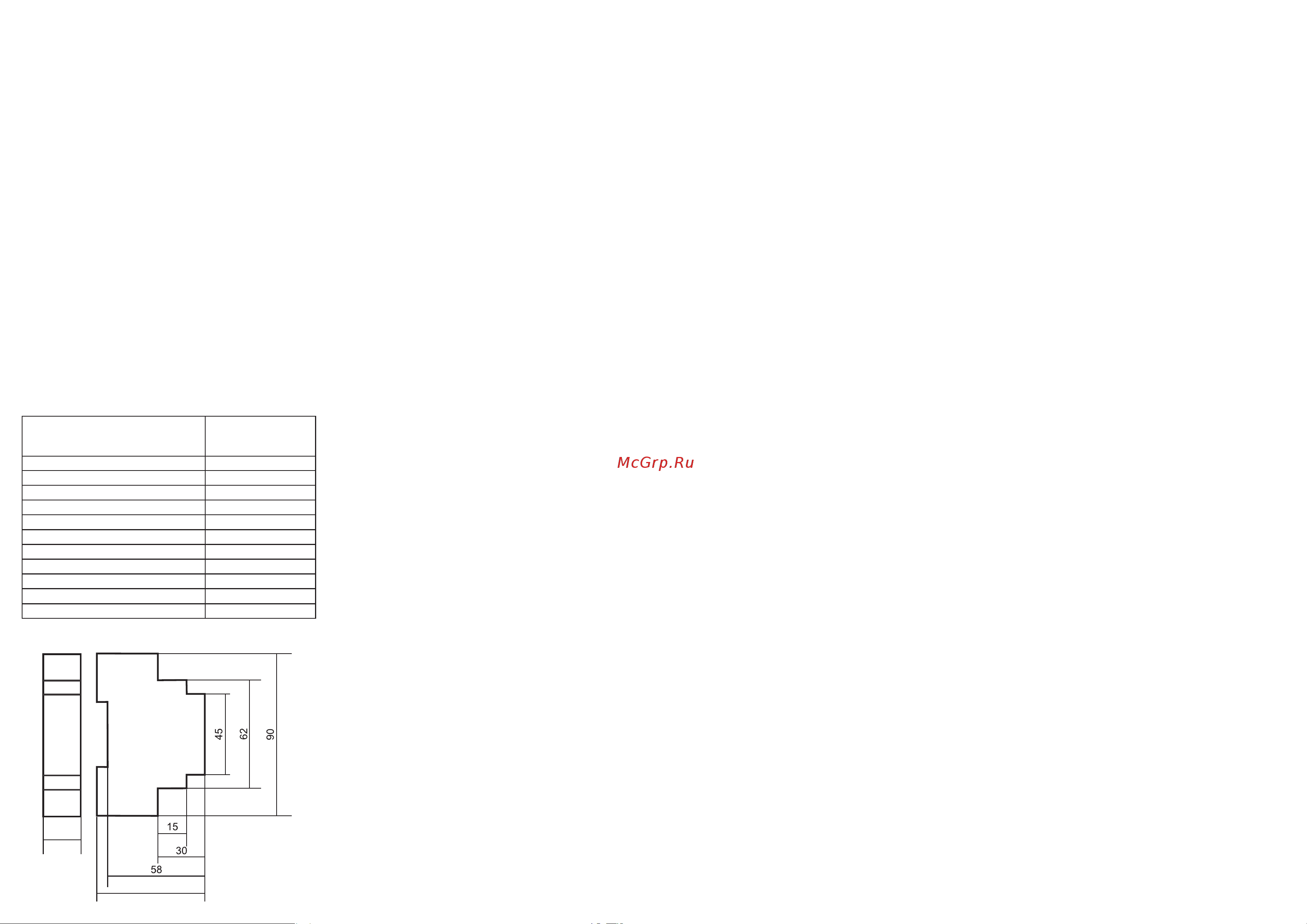

Размеры корпуса
Условия эксплуатации:
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25 до +50 °С, относительная влажность
воздуха до 80 % при 25 °С. Рабочее положение в
пространстве – произвольное. Высота над уровнем моря
до 2000 м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу
реле, а также агрессивных газов и паров в концентрациях,
разрушающих металлы и изоляцию.
По устойчивости к перенапряжениям и электромагнитным
помехам устройство соответствует ГОСТ IEC 60730-1.
Условия реализации и утилизации:
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику.
Условия транспортировки и
хранения:
Транспортировка изделия может осуществляться любым
ви дом з акр ыто го тр ан сп орта , обе сп ечи ва ющ им
сохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков.
Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от
-50 °С до +50 °С и относительной влажности не более 80 %
при температуре +25 °С.
Требование безопасности:
Эксплуатация изделия должна осуществляться в
с оот ветс тв ии с тр еб ова ни ям и, и зл ож ен ны ми в
руководстве по эк сплуатации. Перед установкой
н ео бхо ди м о у б ед ит ь с я в о тс у тс т в ии в не ш н их
повреждений устройства. Изделие, имеющее внешние
м ех а н ич е с к и е п о в ре ж д е ни я , э к с п л уа т ир о в ат ь
запрещается. Не устанавливайте реле без защиты в
местах, где возможно попадание воды или солнечных
лучей. Изделие должно устанавливаться и обслуживаться
квалифицированным персоналом. При подключении
изделия необходимо следовать схеме подключения.
Гарантийные обязательства:
Гарантийный срок эксплуатации изделия – 24 месяца с
даты продажи. Срок службы – 10 лет. При отсутствии даты
продаж и га рант ий ны й ср ок исч ис ля ется с даты
изготовления. СООО «Евроавтоматика ФиФ» гарантирует
ремонт или замену вышедшего из строя изделия при
со блюде ни и п рав ил эк спл уата ции и отсу тс тв ии
механических повреждений.
В гарантийный ремонт не принимаются:
- изделия, предъявленные без паспорта предприятия;
изделия, бывшие в негарантийном ремонте;
- изделия, имеющие повреждения механического
характера;
- изделия, имеющие повреждения голографической
наклейки.
Предприятие изготовитель оставляет за собой право
вносить конструктивные изменения в изделия без
уведомления потребителя с целью улучшения их качества
и не влияющие на технические характеристики и работу
изделия.
Отношение тока, потребляемого
двигателем (Iдв) к номинальному
значению (Iном),Iдв /Iном
Время задержки
отключения, Тзад
1,2
1,5
2,0
2,5
3,0
3,5
4,0
4,5
5,0
5,5
6,0
5 мин
2 мин
12 с
7,5 с
5 с
4 с
2,5 с
1,8 с
1,5 с
3 с
1,3 с
18
65
