Реле контроля уровня PZ-828 изготовлено и принято в соответствии с , требованиями ТУ BY 590618749.027-2017
действующей технической документации и признано годным для эксплуатации.
Свидетельство о приемке
В соответствии с законом об использованном оборудовании, бытовой электротехнический мусор можно
передать бесплатно и в любом количестве в специальный пункт приема. Электронный мусор, выброшенный на
свалку или оставленный на лоне природы, создает угрозу для окружающей среды и здоровья человека.
Не выбрасывать данное устройство вместе с другими отходами!
Штамп ОТК
Дата продажи
Дата выпуска
Драгоценные металлы отсутствуют!
Назначение
Реле контроля уровня 28 PZ-8 предназначено для контроля и
поддержания заданного уровня токопроводящих жидкостей
в резервуарах, бассейнах, водонапорных башнях и т.п. и
управления электродвигателями насосных установок. Для
контроля уровня реле использует кондуктометрический
способ.
Принцип работы
Принцип работы кондуктометрических датчиков основан на
том, что п р и дост ижени и ж идко с тью в ем кости
определенного уровня, рабочая жидкость замыкает
электроды зонда, в цепи протекает электрический ток,
приводя к срабатыванию реле.
Настройки чувствительности зондов под конкретный тип
жидкости осуществляется регулировкой на лицевой панели
входного сопротивления реле. Зонд уровня питается
переменным напряжением, имеет гальваническую развязку
от сети питания и контактов управления нагрузкой.

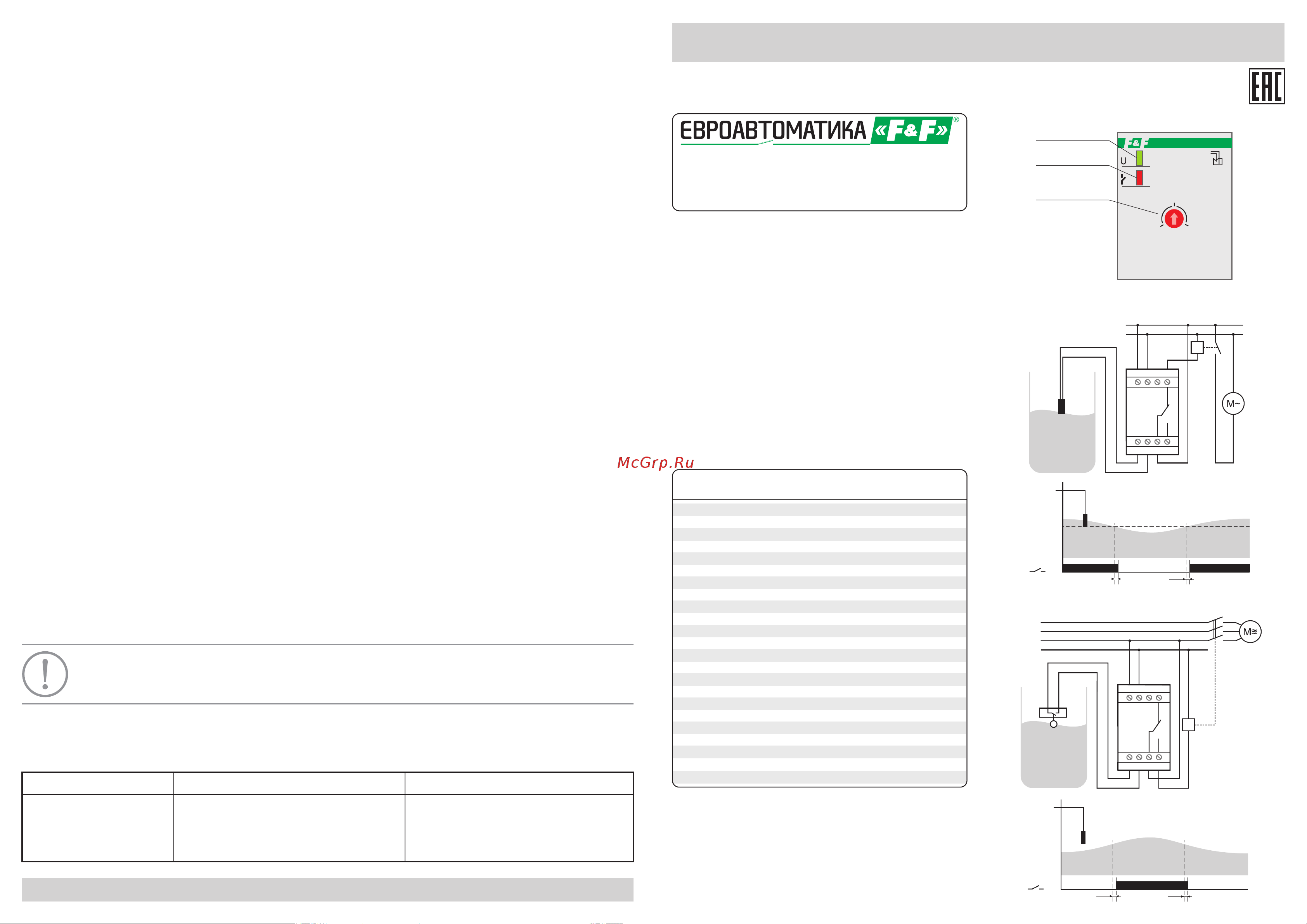

Панель управления и индикация
Режим наполнения (однофазный насос)
Схемы подключения
Режим откачки (трехфазный насос, поплавковый зонд)
Реле контроля уровня
Руководство по эксплуатации
ТУ BY 590618749.027-2017
PZ-828
Служба технической поддержки:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 57, 60 03 80,
+ 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж:
РБ г. Лида, ул. Минская, 18А, тел./факс: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Упаковка.......................................................................... 1 шт.
Комплект поставки
Реле контроля уровня PZ-828....................................... 1 шт.
Руководство по эксплуатации....................................... 1 шт.
7-4
1...2 с
1...2 с
7-8
1...2 с
1...2 с
Напряжение питания, В / Гц
Макс. коммутируемый ток, А
Максимальный ток катушки контактора, А
Максимальная мощность нагрузки
Контакт
Количество контролируемых уровней
Напряжение питания датчика, не более, В
Ток потребления датчика, не более, мА
Диапазон чувствительности, кОм
Потребляемая мощность, не более, Вт
Диапазон рабочих температур,°С
Степень защиты
Коммутационная износостойкость, циклов
Степень загрязнения среды
Категория перенапряжения
Габариты (ШхВхГ), мм
Подключение (винтовые зажимы)
Момент затяжки винтового соединения, Нм
Тип корпуса
Масса, кг
Монтаж
Код ETIM
Артикул
230 АС / 50
16 AС-1 / 250 В
3 AC-15 / 250 В
см. табл. 1
1NO/NC (1 переключающий)
1
<6 AC
2
1...100
1
-25...+50
IР20
5
>10
2
III
35х90х65
2,5 мм²
0,5
2S
0,260
на DIN-рейке 35 мм
EС001447
EA08.001.006
Технические характеристики
Регулятор
чувствительности
датчика
230V-16A
PZ-828
50
1
100
[kOm]
Индикатор
питания
Индикатор
положения
контактов
NN
LL
1 2
3
4
65 7
8
K1.1
K
N
L1
L2
L3
KM1.1
1 2
3
4
65 7
8
K
