Евроавтоматика PZ-828 (без датчика) [2/2] Pz 828

Евроавтоматика PZ-828 (без датчика) [2/2] Pz 828
Климатическое исполнение УХЛ4, диапазон рабочих
температур от -25...+50 °С, относительная влажность
воздуха до 80 % при 25 °С. Рабочее положение в
пространстве - произвольное. Высота над уровнем моря до
2000 м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу
реле, а также агрессивных газов и паров в концентрациях,
разрушающих металлы и изоляцию.
Не устанавливайте изделие без защиты в местах где
возможно попадания воды или солнечных лучей.
Гарантийный срок эксплуатации изделия – 24 месяца с
даты продажи.
При отсутствии даты продажи гарантийный срок
исчисляется с даты изготовления.
Требование безопасности
Изделие, имеющее внешние механические повреждения,
эксплуатировать запрещено.
Срок службы – 10 лет.
При подключении изделия необходимо следовать схеме
подключения.
Эксплуатация изделия должна осуществляться в
соответствии с требованиями, изложенными в руководстве
по эксплуатации.
Гарантийные обязательства
СООО «Евроавтоматика ФиФ» гарантирует ремонт или
замену вышедшего из строя изделия при соблюдении
правил эксплуатации и отсутствии механических
повреждений.
Условия эксплуатации
По устойчивости к перенапряжениям и электромагнитным
помехам устройство соответствует ГОСТ IEC 60730-1.
Изделие должно устанавливаться и обслуживаться
квалифицированным персоналом.
Перед установкой необходимо убедиться в отсутствии
внешних повреждений устройства.
Длина линии питания датчиков может достигать 50 метров.
При большом расстоянии сечение проводников должно
2
быть не менее 1,5 мм , сопротивление линии питания
датчиков не более 20...30 Ом.
Гарантийное обслуживание выполняется производителем
изделия. Послегарантийное обслуживание изделия
выполняется производителем по действующим тарифам.
Не допускается прокладка линий питания зондов уровня в
одной трассе совместно с силовыми проводами, а также с
пр о вода м и , с о з д а ющ им и вы с ок оч а ст от н ые и л и
импульсные помехи.
Если корпус резервуара выполнен из диэлектрика, зонд
СОМ должен быть установлен ниже зонда MIN.
Если резервуар металлический, общий электрод зонда
СОМ должен быть соединён с резервуаром. Резервуар
должен быть заземлен.
ВНИМАНИЕ!
Для устойчивой работы реле необходимо отрегулировать
чувствительность зондов под конкретный тип жидкости
(диапазон сопротивления: 1 кОм – увеличение, 100 кОм –
уменьшение).
ВНИМАНИЕ!
Монтаж, общие требования
безопасности
Для измерения уровня неэлектропроводных жидкостей и
сыпучих материалов применяйте поплавковые либо
другие датчики, предназначенные для данных целей.
Размеры корпуса
Для измерения уровня токопроводящих жидкостей,
например, воды, растворов и щелочей применяйте зонд
( д а т ч и к у р о в н я ) P Z п р о и з в о д с т в а С О О О
«Евроавтоматика ФиФ» либо аналогичные.
Обрыв зондов может привести к аварийной ситуации.
В целях избежания таких ситуаций своевременно
проводите обслуживание реле и зондов.
Не используйте данный тип датчиков для измерения
уровня легковоспламеняющихся жидкостей.
Обслуживание
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
При обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Перед отправкой на ремонт, изделие должно быть
упаковано в заводскую или другую упаковку, исключающую
механические повреждения.
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в случае его
хранения или транспортировки при низких температурах), для
исключения повреждений вызванных конденсацией влаги,
необходимо выдержать изделие в теплом помещении не менее 2 ч.
При включении питания реле входит в рабочий режим через
2 секунды во избежание ложного срабатывания в результате
случайного замыкания цепи датчиков (наличие брызг, небольших
волн и т.п.).
65
30
15
90
62
45
35
- изделия, предъявленные без паспорта предприятия;
Условия транспортировки и хранения
-издели я, имею щие повреждения механичес кого
характера;
Утилизировать как электронную технику.
В гарантийный ремонт не принимаются:
-изделия, имеющие повреждения голографической
наклейки.
Предприятие изготовитель оставляет за собой право
вносить конструктивные изменения, без уведомления
потребителя, с целью улучшения качества и не влияющие
на технические характеристики и работу изделия.
Транспортировка изделия может осуществляться любым
вид о м з а к р ыто го тран с п о рта, обе сп ечива ю щ и м
сохранение упакованных изделий от механических
воздействий и воздействий атмосферных осадков.
Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной
вентиляцией при температуре окружающего воздуха от
минус 50° до плюс 50 °С и относительной влажности не
более 80 % при температуре +25°С.
- изделия, бывшие в негарантийном ремонте;
Условия реализации и утилизации
Изделия реализуются через дилерскую сеть предприятия.
1. Подключить питание: фазу L к клемме 1, нейтраль N к
клемме 2.
3. После монтажа отрегулировать чувствительность реле
контроля уровня при помощи регулятора на лицевой
панели, установив чувствительность в пределах от 1 до
100 кОм.
К входному контакту 5-6 последовательно или
параллельно можно подключить до 10 датчиков:
При последовательном соединении чувствительность
датчиков уменьшается (проводимость снижается).
Подключение
2. Датчик установить на уровне контроля жидкости и
подключить к клеммам 5-6.
4. Включить питание, проверить работу изделия. При
необходимости подстроить чувствительность.

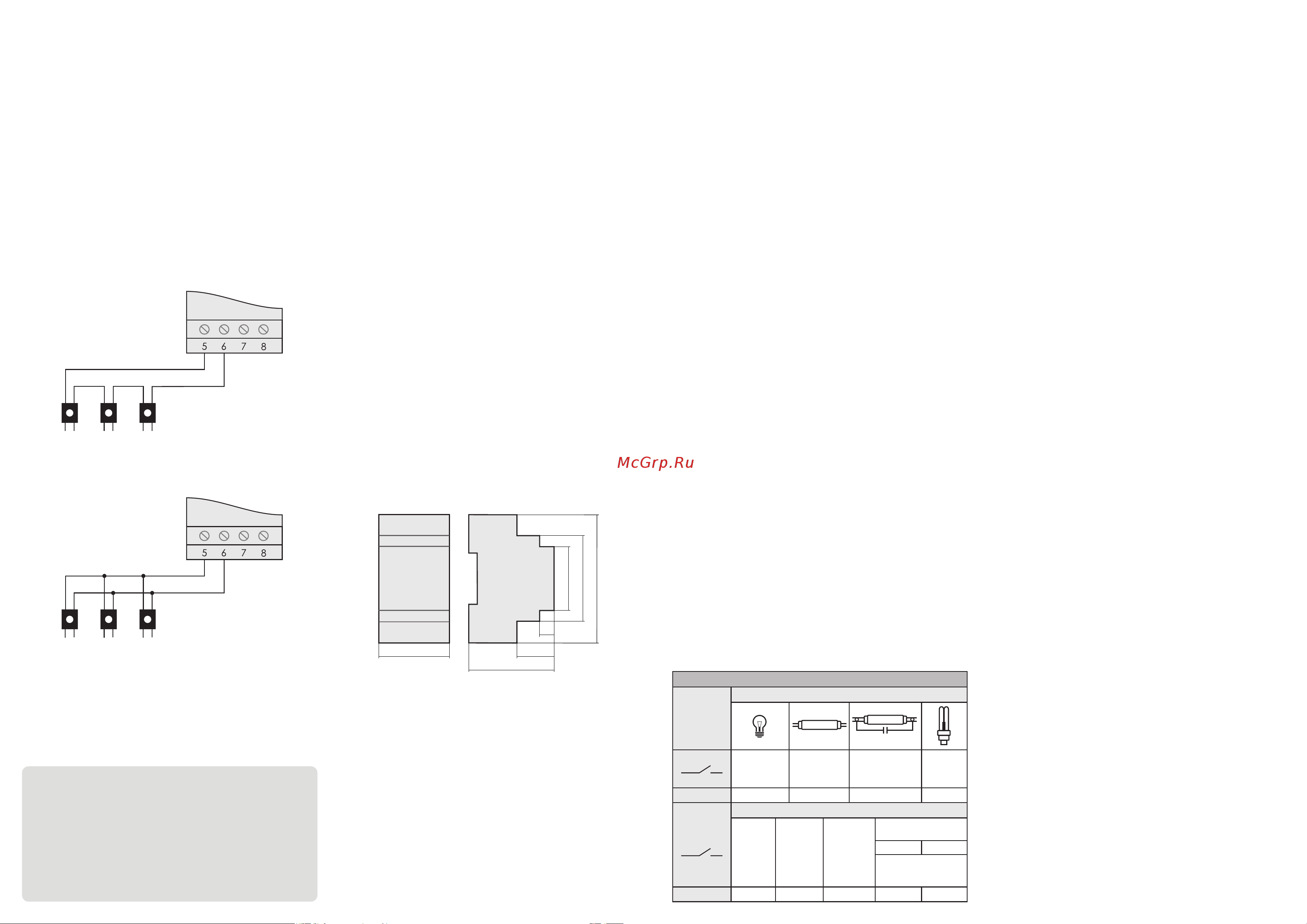

Варианты подключения датчиков
- последовательно – для зависимой системы контроля
уровня жидкости в нескольких точках. Для сработки реле
все подключенные датчики должны быть погружены в
жидкость;
- параллельно – для альтернативной системы контроля
уровня жидкости в нескольких точках – должен быть
погружен в жидкость хотя бы один из подключенных
датчиков.
1. Включить питание, при этом загорается зеленый
светодиод U.
Проверка работоспособности реле
без погружения зонда в жидкость
2. Замкнуть клеммы 5, 6 между собой. Загорится красный
светодиод, контакты 7-8 замкнутся. Реле работает
исправно.
PZ-828
PZ-828
Мощность нагрузки
Ток
контактов
реле
Категория применения
DC-1АC-15АC-3
Накаливания,
галогенные,
электронагре-
ватели
Люминес-
центные
Люминесцентные
скомпенсирован-
ные
ЭСЛ, LED
лампы с
ЭПРА
Электро-
двигатели
Катушки
контакторов
Безиндуктивная
нагрузка
постоянного тока
24V
230V
АC-1
Активная
нагрузка
7мкФ
0,35А
750A
2000W 1000W 750W
500W
0,9kW
16A
16A
16А
4000VA
Таблица 1
