Евроавтоматика ST25-11 Инструкция по эксплуатации онлайн

Евроавтоматика ST25-11 Инструкция по эксплуатации онлайн
По устойчивости к перенапряжениям и электромагнитным помехам
устройство соответствует ГОСТ IEC 60730-1.
Перед установкой необходимо убедиться в отсутствии внешних
повреждений устройства.
Требование безопасности
Климатическое исполнение УХЛ4, диапазон рабочих температур от
-25...+50 °С, относительная влажность воздуха до 80 % при 25 °С.
Рабочее положение в пространстве – произвольное. Высота над
уровнем моря до 2000 м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу реле, а также
агрессивных газов и паров в концентрациях, разрушающих металлы
и изоляцию.
Эксплуатация изделия должна осуществляться в соответствии с
требованиями, изложенными в руководстве по эксплуатации.
Не устанавливайте изделие без защиты в местах где возможно
попадания воды или солнечных лучей.
Гарантийный срок эксплуатации изделия – 24 месяца с даты
продажи.
При отсутствии даты продажи гарантийный срок исчисляется с даты
изготовления
Изделие, имеющее внешние механиче ские повреждения,
эксплуатировать запрещено.
Срок службы – 10 лет.
Условия эксплуатации
И зд е л и е д о л ж н о у с т а н а в л и в а т ь с я и о б с л у ж и в а т ь с я
квалифицированным персоналом.
Пр и подключ ени и издели я необходимо следовать с хе ме
подключения.
СООО «Евроавтоматика ФиФ» гарантирует ремонт или замену
вышедшего из строя изделия при соблюдении правил эксплуатации
и отсутствии механических повреждений.
Гарантийные обязательства
В гарантийный ремонт не принимаются:
- изделия, бывшие в негарантийном ремонте;
-изделия, имеющие повреждения механического характера;
-изделия, имеющие повреждения голографической наклейки.
Предприятие изготовитель оставляет за собой право вносить
конструктивные изменения, без уведомления потребителя, с целью
улучшения качества и не влияющие на технические характеристики
и работу изделия.
- изделия, предъявленные без паспорта предприятия;
Условия транспортировки и хранения
Транспортировка изделия может осуществляться любым видом
закрытого транспорта, обеспечивающим сохранение упакованных
изделий от механических воздействий и воздействий атмосферных
осадков. Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной вентиляцией
при температуре окружающего воздуха от минус 50° до плюс 50 °С и
относительной влажности не более 80 % при температуре +25 °С.
Условия реализации и утилизации
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику.
Контактор электромагнитный ST25-11 изготовлен и принят в
соответствии с требован иям и действующей техни чес кой
документации и признан годным для эксплуатации.
Свидетельство о приемке
В со ответстви и с зак оно м об использованн ом
оборудовании, бытовой электротехнический мусор
можно передать бесплатно и в любом количестве в
специальный пункт приема. Электронный мусор,
выброшенный на свалку или оставленный на лоне
природы, создает угрозу для окружающей среды и
здоровья человека.
Не выбрасывать данное устройство вместе с
другими отходами!
Штамп ОТК
Дата продажи
Дата выпуска
Драгоценные металлы отсутствуют!
АССОРТИМЕНТ КОНТАКТОРОВ ЭЛЕКТРОМАГНИТНЫХ
ИЗДЕЛИЕ
Контакты
ток, А
Макс.
коммутир.
Мощность
нагрузки АС-1
230 В, кВт
Мощность
нагрузки АС-3
230 В, кВт
Управл.
напряж., В
Потребляемая
мощность, Вт
(ШхВхГ), мм
Габариты
Подключение
(винтовые
2
зажимы), мм
ST-25-02-24DC
2NC
25
4
1,3
24 DC
1,2
18х81х65
4
ST-25-11-24DC
1NO+1NC
25
4
1,3
24 DC
1,2
18х81х65
4
ST-25-20-24DC
2NO
25
4
1,3
24 DC
1,2
18х81х65
4
ST-25-20
2NO
25
4
1,3
230 AC
1,2
18х81х65
4
ST-25-20/24
2NO
25
4
1,3
24 AC
1,2
18х81х65
4
ST-25-11
1NO+1NC
25
4
1,3
230 AC
1,2
18х81х65
4
ST-25-30
3NO
25
9
2,2
230 AC
4,0
36х81х65
6
ST-25-31
3NO+1NC
25
9
2,2
230 AC
4,0
36х81х65
6
ST-25-31/24
3NO+1NC
25
9
2,2
24 AC
4,0
36х81х65
6
ST-25-40
4NO
25
9
2,2
230 AC
4,0
36х81х65
6
ST-25-40-24AC/DC
4NO
25
9
2,2
24 AC/DC
4,0
36х81х65
6
ST-25-40/24
4NO
25
9
2,2
24 AC
4,0
36х81х65
6
ST-25-04
4NC
25
9
2,2
230 AC
4,0
36х81х65
6
ST-25-22
2NO+2NC
25
9
2,2
230 AC
4,0
36х81х65
6
ST-40-04
4NC
40
16
5,5
230 AC
6,4
52х81х65
16
ST-40-22
2NO+2NC
40
16
5,5
230 AC
6,4
52х81х65
16
ST-40-40
4NO
40
16
5,5
230 AC
6,4
52х81х65
16
ST-40-40/24
4NO
40
16
5,5
24 AC
6,4
52х81х65
16
ST-40-31
3NO+1NC
40
16
5,5
230 AC
6,4
52х81х65
16
ST-63-40
4NO
63
24
8,5
230 AC
6,4
52х81х65
16
ST-63-40-24 AC/DC
4NO
63
24
8,5
24 AC/DC
6,4
52х81х65
16
ST-63-40/24
4NO
63
24
8,5
24 AC
6,4
52х81х65
16
ST-63-31
3NO+1NC
63
24
8,5
230 AC
6,4
52х81х65
16
ST-100-20
2NO
100
22
8,0
230 AC
6,4
52х81х65
25
ST-100-40
4NO
100
38
13,0
230 AC
9,0
105х81х65
25
Принцип работы
Назначение
Контактор электромагнитный ST25-11 в модульном исполнении
предн азначе н для комм утац ии эле к трических це пей
повышенной мощности в промышленности.
Подача напряжения питания на катушку контактора приводит к
переключению контактов. Рабочее состояние контактора
сигнализируется поднятым красным флажком на лицевой
панели. После отключения напряжения питания контакты
возвращаются в своё первоначальное положение.
ST25-11
Контактор электромагнитный
Контактор ST25-11................................................................ .1 шт.
Упаковка................................................................................. 1 шт.
Руководство по эксплуатации............................................... 1 шт.
Комплект поставки
Технические характеристики
5
Электрическая износостойкость, циклов 10
Максимальный ток нагрузки, А 25
- AC-3 (230 В) 1,3
Мощность нагрузки, кВт
Категория перенапряжения III
6
Коммутационная износостойкость, циклов 10
Степень загрязнения среды 2
Диапазон рабочих температур, °С -25...+50
Степень защиты IР20
Подключение винтовые зажимы
²
4 мм
Габариты (Ш×В×Г) 18х81х65
Монтаж на DIN-рейку 35 мм
Код ETIM EC001653
Напряжение питание катушки, В 230 AC
Электрическая прочность изоляции, кВ 4
Потребляемая мощность, Вт 1,2
Контакты 1NO+1NC
- AC-1 (230 В) 4
Артикул EA13.001.002
Масса, кг 0,106

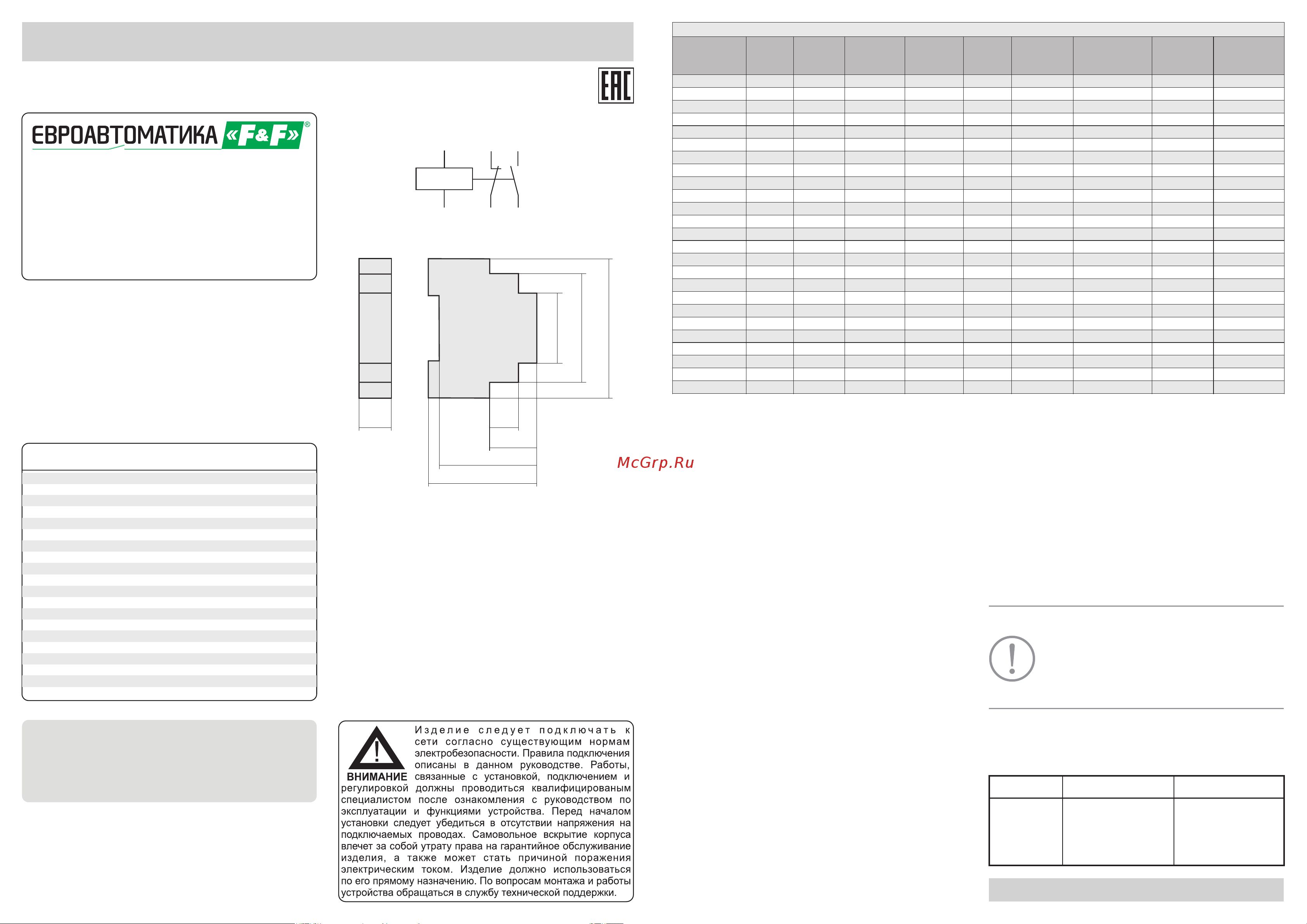

Размеры корпуса
Схема подключения
Руководство по эксплуатации
ПРОИЗВОДИТЕЛЬ:
F&F Filipowski sp. j.
Ул. Константиновская 79/81, 95-200, г. Пабьянице,
Республика Польша, +48 (42) 214 90 37, biuro@fif.com.pl
ИМПОРТЕР:
СООО «Евроавтоматика ФиФ»
Республика Беларусь, г. Лида, ул. Минская, 18А,
Служба технической поддержки: + 375 (154) 65 72 57,
60 03 80, + 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
ВНИМАНИЕ!
Перед подключением изделия к электрической сети (в случае его
хранения или транспортировки при низких температурах), для
исключения повреждений вызванных конденсацией влаги,
необходимо выдержать изделие в теплом помещении не менее 2 ч.
18
65
60
37
20
45
67
81
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
Обслуживание
При обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Перед отправкой на ремонт, изделие должно быть
упаковано в заводскую или другую упаковку, исключающую
механические повреждения.
Гарантийное обслуживание выполняется производителем
изделия. Послегарантийное обслуживание изделия
выполняется производителем по действующим тарифам.
230V AC
R2 2
R1
1
A1
A2
