АССОРТИМЕНТ КОНТАКТОРОВ ЭЛЕКТРОМАГНИТНЫХ
ИЗДЕЛИЕ
Контакты
Макс.
коммутир.
ток, А
230 В, кВт
Мощность
нагрузки АС-1
Мощность
нагрузки АС-3
230 В, кВт
Управл.
напряж., В
Потребляемая
мощность, Вт
Габариты
(ШхВхГ), мм
Подключение
(винтовые
2
зажимы), мм
ST-25-02-24DC
2NC
25
4
1,3
24 DC
1,2
18х81х65
4
ST-25-11-24DC
1NO+1NC
25
4
1,3
24 DC
1,2
18х81х65
4
ST-25-20-24DC
2NO
25
4
1,3
24 DC
1,2
18х81х65
4
ST-25-20
2NO
25
4
1,3
230 AC
1,2
18х81х65
4
ST-25-20/24
2NO
25
4
1,3
24 AC
1,2
18х81х65
4
ST-25-11
1NO+1NC
25
4
1,3
230 AC
1,2
18х81х65
4
ST-25-30
3NO
25
9
2,2
230 AC
4,0
36х81х65
6
ST-25-31
3NO+1NC
25
9
2,2
230 AC
4,0
36х81х65
6
ST-25-31/24
3NO+1NC
25
9
2,2
24 AC
4,0
36х81х65
6
ST-25-40
4NO
25
9
2,2
230 AC
4,0
36х81х65
6
ST-25-40-24 AC/DC
4NO
25
9
2,2
24 AC/DC
4,0
36х81х65
6
ST-25-40/24
4NO
25
9
2,2
24 AC
4,0
36х81х65
6
ST-25-04
4NC
25
9
2,2
230 AC
4,0
36х81х65
6
ST-25-22
2NO+2NC
25
9
2,2
230 AC
4,0
36х81х65
6
ST-40-04
4NC
40
16
5,5
230 AC
6,4
52х81х65
16
ST-40-22
2NO+2NC
40
16
5,5
230 AC
6,4
52х81х65
16
ST-40-40
4NO
40
16
5,5
230 AC
6,4
52х81х65
16
ST-40-40/24
4NO
40
16
5,5
24 AC
6,4
52х81х65
16
ST-40-31
3NO+1NC
40
16
5,5
230 AC
6,4
52х81х65
16
ST-63-40
4NO
63
24
8,5
230 AC
6,4
52х81х65
16
ST-63-40-24 AC/DC
4NO
63
24
8,5
24 AC/DC
6,4
52х81х65
16
ST-63-40/24
4NO
63
24
8,5
24 AC
6,4
52х81х65
16
ST-63-31
3NO+1NC
63
24
8,5
230 AC
6,4
52х81х65
16
ST-100-20
2NO
100
22
8,0
230 AC
6,4
52х81х65
25
ST-100-40
4NO
100
38
13,0
230 AC
9,0
105х81х65
25
- изделия, бывшие в негарантийном ремонте;
СООО «Евроавтоматика ФиФ» гарантирует ремонт или замену
вышедшего из строя изделия при соблюдении правил эксплуатации
и отсутствии механических повреждений.
В гарантийный ремонт не принимаются:
-изделия, имеющие повреждения механического характера;
Гарантийные обязательства
-изделия, имеющие повреждения голографической наклейки.
Предприятие изготовитель оставляет за собой право вносить
конструктивные изменения, без уведомления потребителя, с целью
улучшения качества и не влияющие на технические характеристики
и работу изделия.
При отсутствии даты продажи гарантийный срок исчисляется с даты
изготовления
- изделия, предъявленные без паспорта предприятия;
Гарантийный срок эксплуатации изделия – 24 месяца с даты
продажи.
Срок службы – 10 лет.
И з д ел и е д о л ж н о у с т а н а в л и в а т ь с я и о б с л у ж и в а т ь с я
квалифицированным персоналом.
Изделие, имеющее в нешние механические повреждения,
эксплуатировать запрещено.
При подключ ении издели я нео бход имо с ледо ват ь с хе ме
подключения.
Не устанавливайте изделие без защиты в местах где возможно
попадания воды или солнечных лучей.
Требование безопасности
Условия эксплуатации
Климатическое исполнение УХЛ4, диапазон рабочих температур от
--25...+50 °С, относительная влажность воздуха до 80 % при 25 °С.
Рабочее положение в пространстве – произвольное. Высота над
уровнем моря до 2000 м. Окружающая среда – взрывобезопасная, не
содержащая пыли в количестве, нарушающем работу реле, а также
агрессивных газов и паров в концентрациях, разрушающих металлы
и изоляцию.
По устойчивости к перенапряжениям и электромагнитным помехам
устройство соответствует ГОСТ IEC 60730-1.
Эксплуатация изделия должна осуществляться в соответствии с
требованиями, изложенными в руководстве по эксплуатации.
Перед установкой необходимо убедиться в отсутствии внешних
повреждений устройства.
Изделия реализуются через дилерскую сеть предприятия.
Утилизировать как электронную технику.
Условия транспортировки и хранения
Условия реализации и утилизации
Транспортировка изделия может осуществляться любым видом
закрытого транспорта, обеспечивающим сохранение упакованных
изделий от механических воздействий и воздействий атмосферных
осадков. Хранение изделия должно осуществляться в упаковке
производителя в закрытых помещениях с естественной вентиляцией
при температуре окружающего воздуха от минус 50° до плюс 50 °С и
относительной влажности не более 80 % при температуре +25 °С.
Свидетельство о приемке
Контактор электромагнитный ST25-31/24 изготовлен и принят в
со ответстви и с требо ва ниями дей ству ющей технической
документации и признан годным для эксплуатации.
Не выбрасывать данное устройство вместе с
другими отходами!
В соответствии с зак он ом об исп ользо ва нн ом
оборудовании, бытовой электротехнический мусор
можно передать бесплатно и в любом количестве в
специальный пункт приема. Электронный мусор,
выброшенный на свалку или оставленный на лоне
природы, создает угрозу для окружающей среды и
здоровья человека.
Штамп ОТК
Дата продажи
Дата выпуска
Драгоценные металлы отсутствуют!
Назначение
Контактор электромагнитный ST25-31/24 в модульном
исполнении предназначен для коммутации электрических
цепей повышенной мощности в промышленности.
Принцип работы
Подача напряжения питания на катушку контактора приводит к
переключению контактов. Рабочее состояние контактора
сигнализируется поднятым красным флажком на лицевой
панели. После отключения напряжения питания контакты
возвращаются в своё первоначальное положение.
ST25-31/24
Контактор электромагнитный
Руководство по эксплуатации............................................... 1 шт.
Контактор ST25-31/24............................................................ 1 шт.
Упаковка................................................................................. 1 шт.
Комплект поставки

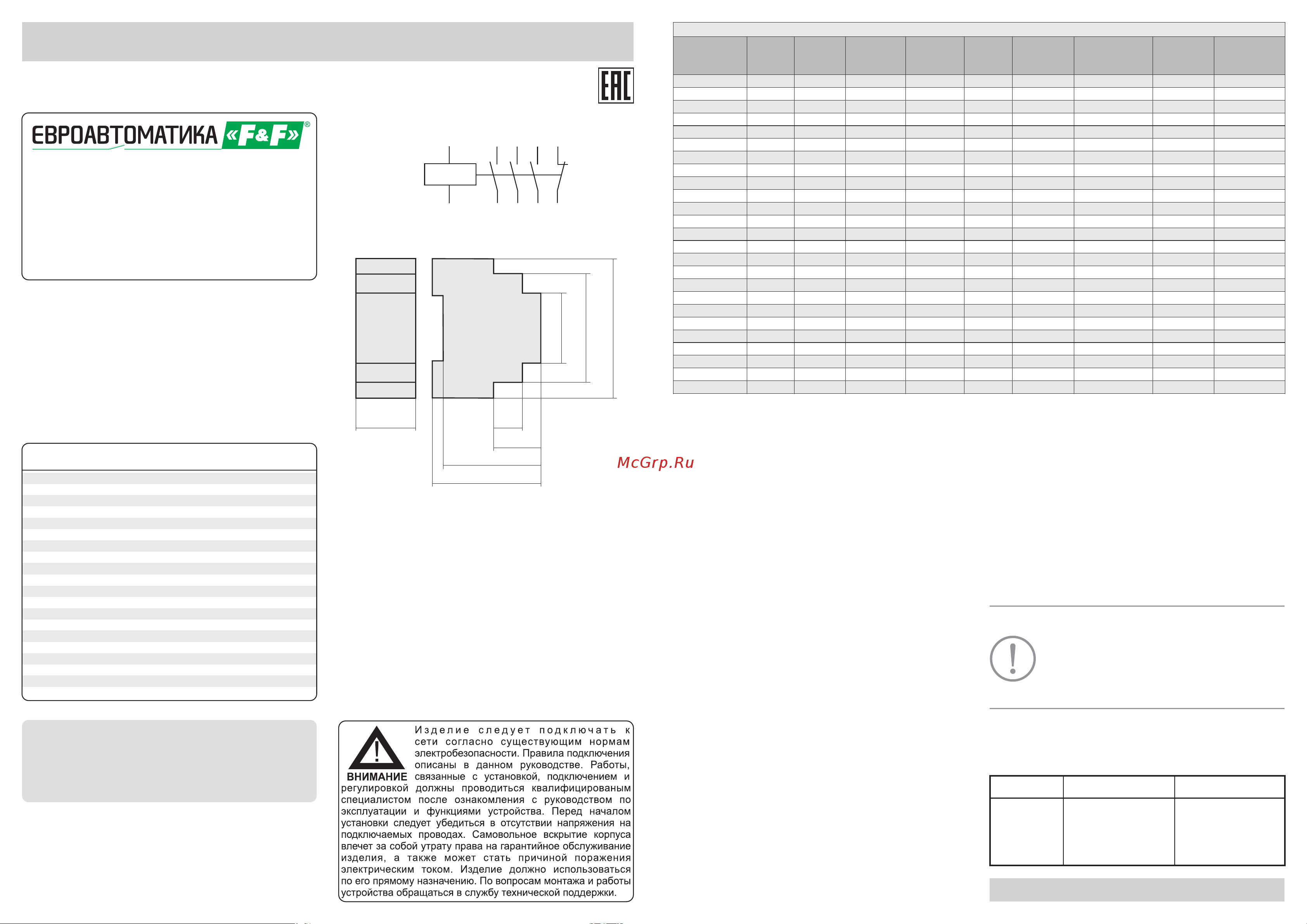

Размеры корпуса
Схема подключения
Руководство по эксплуатации
ПРОИЗВОДИТЕЛЬ:
F&F Filipowski sp. j.
Ул. Константиновская 79/81, 95-200, г. Пабьянице,
Республика Польша, +48 (42) 214 90 37, biuro@fif.com.pl
ИМПОРТЕР:
СООО «Евроавтоматика ФиФ»
Республика Беларусь, г. Лида, ул. Минская, 18А,
Служба технической поддержки: + 375 (154) 65 72 57,
60 03 80, + 375 (29) 319 43 73, 869 56 06, e-mail: support@fif.by
Управление продаж: + 375 (154) 65 72 56, 60 03 81,
+ 375 (29) 319 96 22, (33) 622 25 55, e-mail: sales@fif.by
Перед подключением изделия к электрической сети (в случае его
хранения или транспортировки при низких температурах), для
исключения повреждений вызванных конденсацией влаги,
необходимо выдержать изделие в теплом помещении не менее 2 ч.
ВНИМАНИЕ!
36
65
60
37
20
45
67
81
Перед отправкой на ремонт, изделие должно быть
упаковано в заводскую или другую упаковку, исключающую
механические повреждения.
При техническом обслуживании изделия необходимо
соблюдать «Правила техники безопасности и технической
эксплуатации электроустановок потребителей».
Обслуживание
При обнаружении видимых внешних повреждений корпуса
изделия дальнейшая его эксплуатация запрещена.
Гарантийное обслуживание выполняется производителем
изделия. Послегарантийное обслуживание изделия
выполняется производителем по действующим тарифам.
A1
24V AC
A2 2 4 6
1 3 5
R2
R1
Технические характеристики
Код ETIM EC001653
Артикул EA13.001.018
- AC-1 (230 В) 9
6
Коммутационная износостойкость, циклов 10
Степень защиты IР20
Категория перенапряжения III
Контакты 3NO+1NC
Максимальный ток нагрузки, А 25
Напряжение питание катушки, В 24 AC
Мощность нагрузки, кВт
- AC-3 (230 В) 2,2
5
Электрическая износостойкость, циклов 10
Электрическая прочность изоляции, кВ 4
Степень загрязнения среды 2
Диапазон рабочих температур, °С -25...+50
Потребляемая мощность, Вт 4
Подключение винтовые зажимы
2
6 мм
Габариты (Ш×В×Г) 36х81х65
Масса, кг 0,168
Монтаж на DIN-рейку 35 мм
