Flex SBG 4910 [20/222] Changing the cutting angle
![Flex SBG 4910 [20/222] Changing the cutting angle](/views2/1779944/page20/bg14.png)
SBG 4910
20

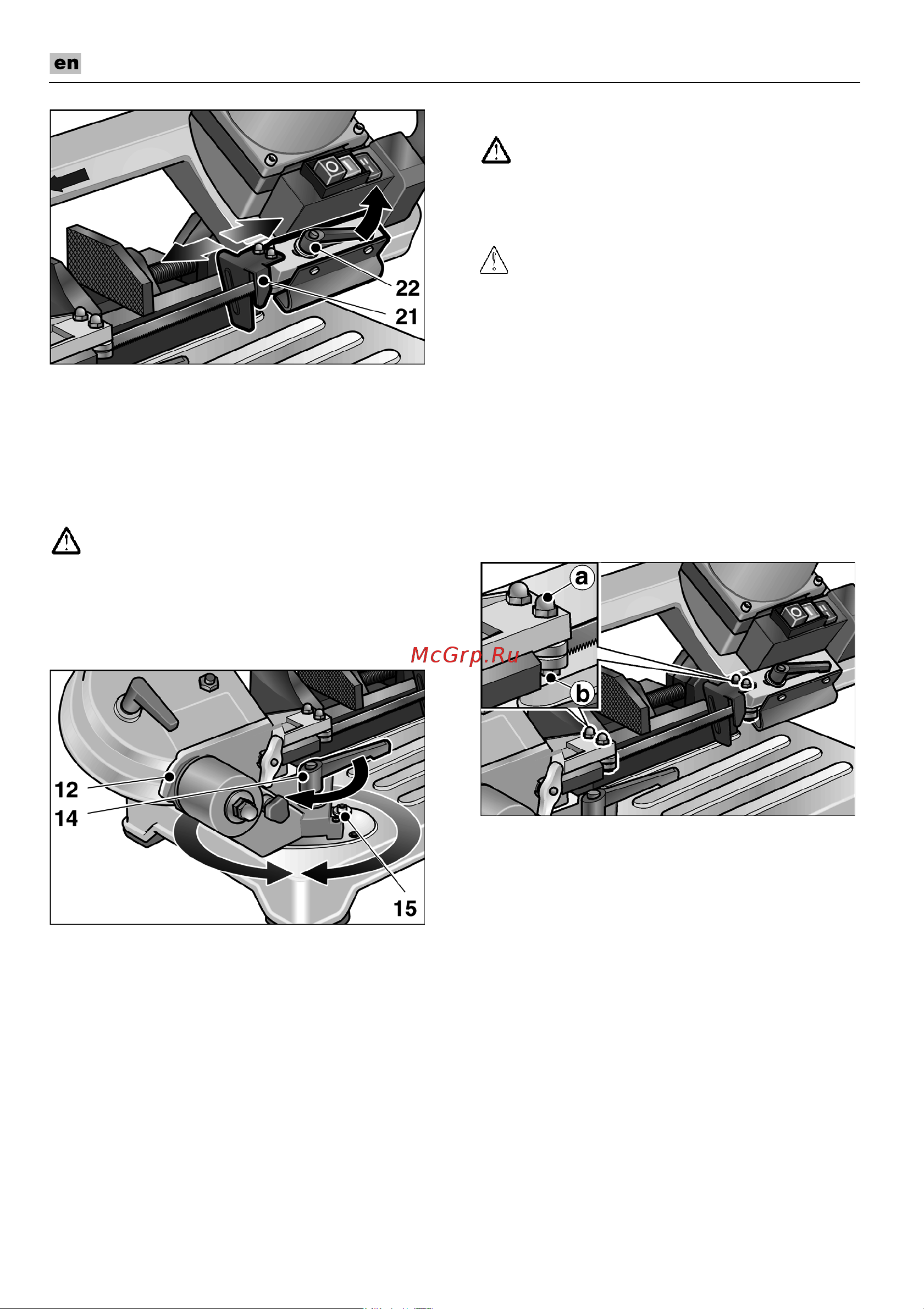

Loosen the clamping lever (22) and feed
the saw band guide (21) as far as possible
along the workpiece.
Tighten the clamping lever (22).
Changing the cutting angle
t^okfkd>
_ÉÑçêÉ=~ÇàìëíáåÖ=íÜÉ=éçïÉê=íççäI=~äï~óë=éêÉëë=
íÜÉ=ã~áå=ëïáíÅÜ=lÑÑLM=EOPFK
The cutting angle can be adjusted steplessly
from 0° to 45° (end stop).
Loosen the clamping lever (14) and set
the swivel support (12) to the required
cutting angle.
Use the scaling on the machine table as
an adjustment aid.
Retighten the clamping lever.
Changing the saw band
t^okfkd>
_ÉÑçêÉ=~ÇàìëíáåÖ=íÜÉ=éçïÉê=íççäI=~äï~óë=
éêÉëë íÜÉ=ã~áå=ëïáíÅÜ=lÑÑLM=EOPF=~åÇ=
éìää çìí íÜÉ=ã~áåë=éäìÖK
`^rqflk>
oáëâ=çÑ=áåàìêó>=tÉ~ê=éêçíÉÅíáîÉ=ÖäçîÉëK
Press the main switch Off/0 (23)
and pull out the mains plug.
Loosen the clamping lever (22)
and push back the saw band guide (21)
as far as the stop.
After loosening the 4 screws, remove
the protective housing from the saw
frame.
Release saw belt tension by swivelling
the tension lever (10) clockwise.
Slacken the hexagon-head nuts a
(A/F 10) on both outer saw band guides.
Rotate screw b (A/F 10) slightly in an anti-
clockwise direction until the saw band
is released.
First take the saw band off the guide
rollers and then out of the guides.
