12

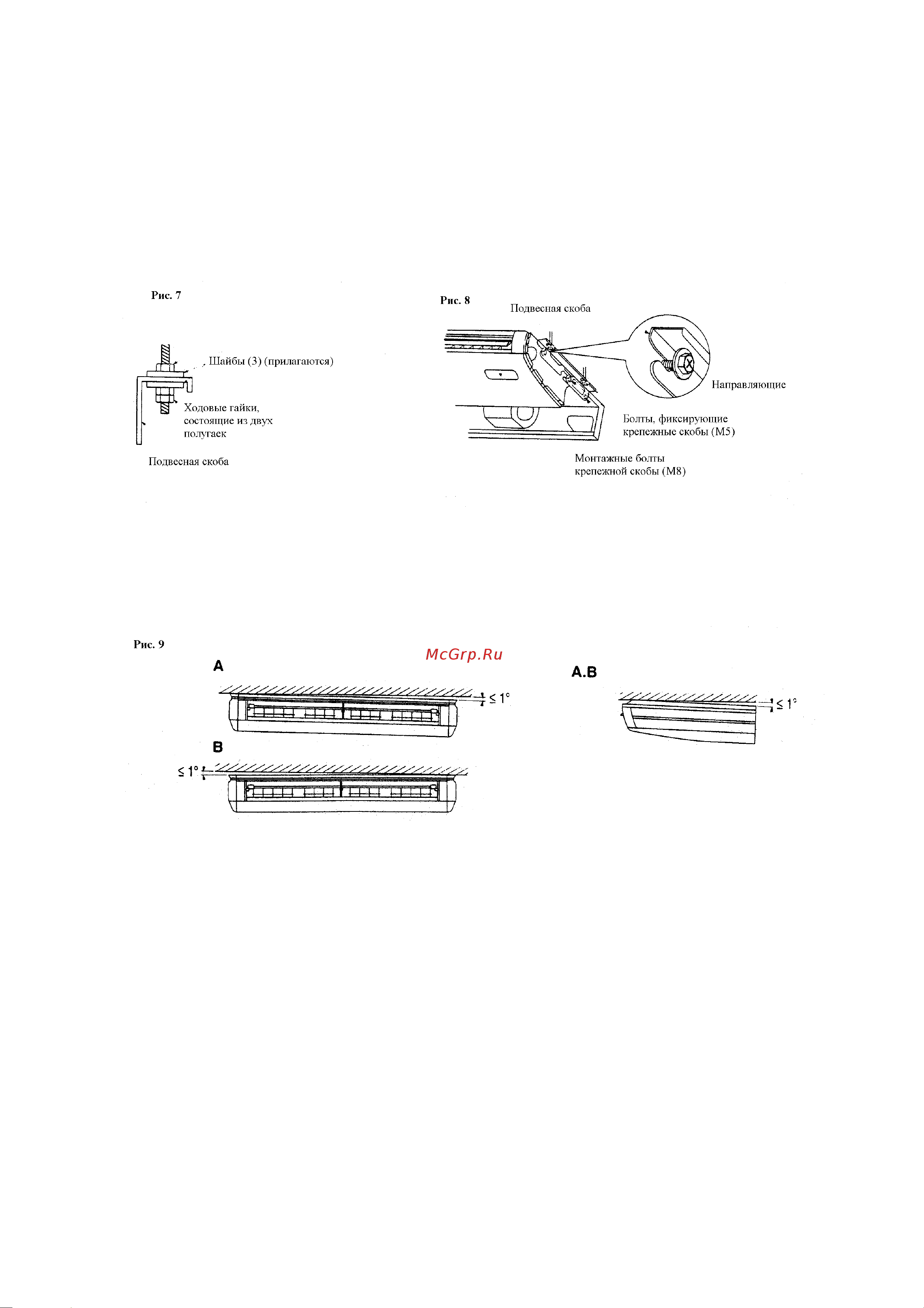

(2) Поднимите внутренний блок и движением от себя введите крепежные (М8)
болты в направляющие на крепежных скобах (См. рис. 8).
(3) Затяните крепежные болты (М8) по два с левой и правой стороны. (См. рис. 8).
(4) Вставьте и затяните 2 винта, фиксирующие скобы. Это необходимо для
предотвращения сдвига внутреннего блока. (См. рис. 8).
(5) В ходе монтажа внутреннего блока убедитесь в правильности установки при
помощи уровня или виниловой трубки с водой, чтобы обеспечить должную
работу дренажной системы. (См. рис. 9).
А. Дренажный трубопровод имеет наклон вправо или вправо и назад.
Расположите его горизонтально или с небольшим наклоном вправо и назад.
(Не более 1°).
В. Дренажный трубопровод имеет наклон влево или влево и назад.
Расположите его горизонтально или с небольшим наклоном влево и назад.
(Не более 1°).
ВНИМАНИЕ
Монтаж блока под углом противоположном углу наклона дренажного трубопровода
может привести к течи.
