9
• Монтаж внутреннего и наружного блока, прокладку силового кабеля и
соединительных проводов следует производить на расстоянии не менее 1 метра от
телевизоров и радиоприемников во избежание создания помех и появления шума в
них. (В зависимости от радиоволн, дистанция в 1 метр может быть недостаточна
чтобы избежать помех).
(2) Используйте для монтажа анкерные болты. Проверьте прочность потолочного
перекрытия, может ли оно выдержать вес внутреннего блока. Если прочность
вызывает сомнения, укрепите потолочное перекрытие перед монтажом
оборудования. (Монтажные отверстия указаны на монтажной схеме. С учетом
этого, проверьте наличие мест, нуждающихся в укреплении).
(3) Внутренний блок может быть установлен на потолочном перекрытии высотой
до 3,5 метров. Тем не менее, если высота полтолка более 2,7 метров установку
параметров пульта дистанционного управления необходимо произвести на
месте. (См. раздел «Установка параметров»).
4 ПОДГОТОВКА ПЕРЕД МОНТАЖОМ

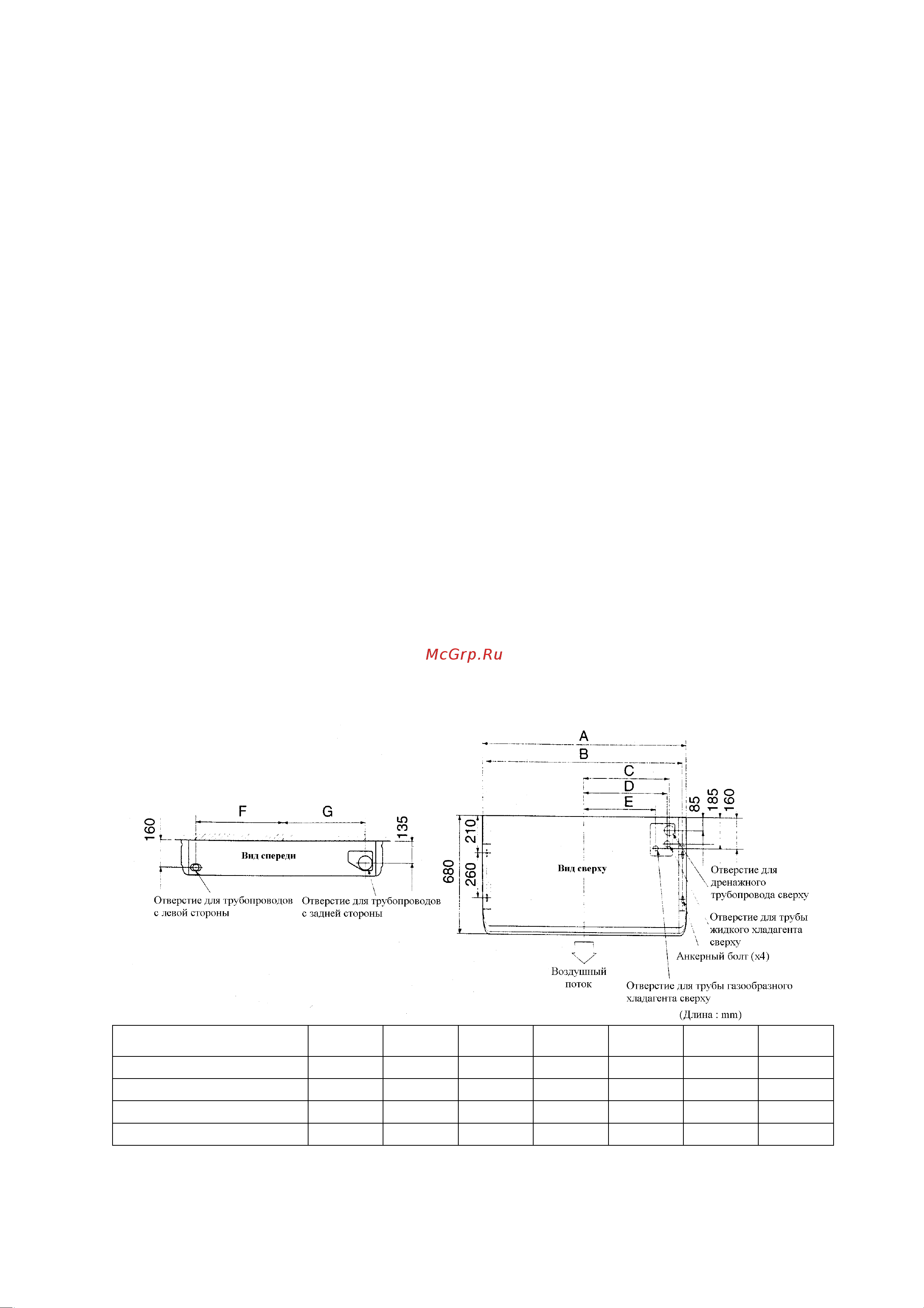

1. Соотношение отверстий для монтажа внутреннего блока, анкерных болтов,
трубопроводов и электропроводки
Модель (FH~, FHY~) A B C D E F G
Тип 35, 45 960 920 390 375 310 400 375
Тип 60, 71 1160 1120 490 475 410 500 475
Тип 100 1400 1360 610 595 530 620 595
Тип 125 1590 1550 705 690 625 715 690
