11

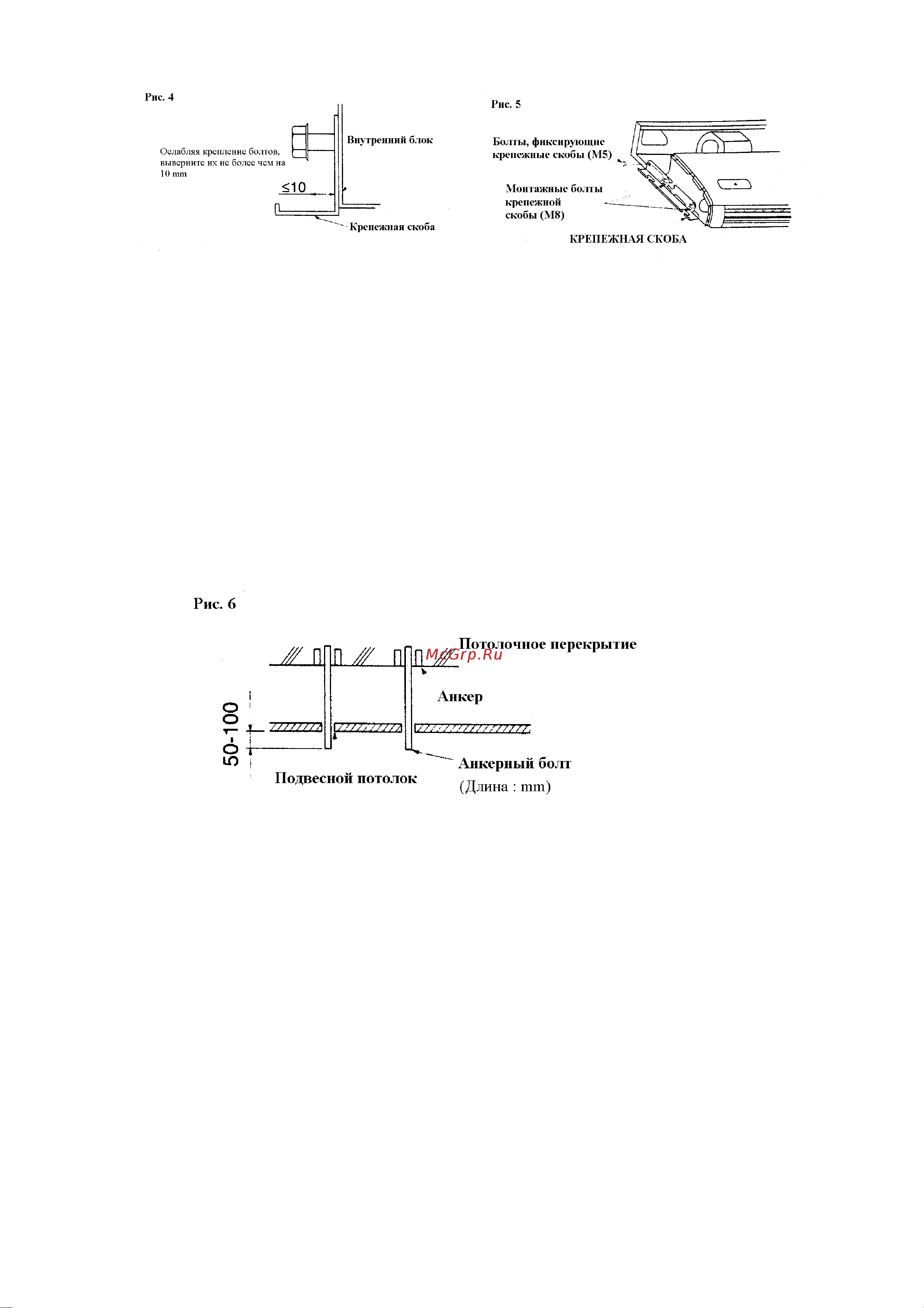

(4) Присоедините анкерные болты. (Используйте болты W3/8 или M8-M10).
• Предварительно отрегулируйте расстояние до потолка. (См. рис. 6).
ПРИМЕЧАНИЕ:
• Для существующих перекрытий используйте анкеры, а для новых перекрытий
используйте потайную вставку, потайной анкер или другие дополнительные
комплектующие, чтобы укрепить потолок, для того, чтобы он мог выдержать вес
блока. Отрегулируйте расстояние до подвесного потолка, прежде чем выполнять
дальнейшие действия.
* Все вышеперечисленные элементы относятся к запчастям местной поставки
5. МОНТАЖ ВНУТРЕННЕГО БЛОКА
Легче сначала установить дополнительные комплектующие, а затем сам внутренний
блок. В ходе монтажа пользуйтесь комплектующими и деталями производства нашей
компании.
(1) Закрепите скобы при помощи анкерных болтов. (См. рис. 7).
ПРИМЕЧАНИЕ
• Используйте для крепежа прилагаемые шайбы и ходовые гайки, состоящие из двух
полугаек.
