6. МОНТАЖ ТРУБОПРОВОДА ХЛАДАГЕНТА
(Описание прокладки трубопровода хладагента наружного блока Вы найдете в
Инструкции по монтажу, прилагаемой к наружному блоку.)
(Произведите теплоизоляцию труб жидкого и газообразного хладагента. Недостаточная
теплоизоляция может привести к течи.)
(Используйте изоляционный материал, выдерживающий температуру 120°С,
достижение которой возможно в трубе газообразного хладагента в режиме теплового
насоса.)
(Если температура и влажность трубопровода превышают 30°С или RH80%, усильте
изоляцию (20 мм или более). На поверхности изоляции может появляться конденсат.)
Монтаж следует производить только после предварительной проверки типа
используемого хладагента. (В случае использования хладагента не того типа,
кондиционер будет работать недостаточно эффективно).
ВНИМАНИЕ
При заправке нового хладагента R407C пользуйтесь инструкцией.
• Не следует использовать труборезы и развальцовочный инструмент использованные
при работе с любым другим типом хладагента за исключением R407C.
• Перед присоединением резьбовых соединений смажьте резьбу фреоновым маслом.
• Во избежание попадания пыли, влаги или грязи в трубопроводы присоединяйте их
при помощи резьбовых соединений.
ВНИМАНИЕ
Нельзя допускать, чтобы хладагент смешивался с воздухом и любыми другими
веществами в ходе рабочего цикла.
В случае течи газообразного хладагента необходимо проветрить помещение.

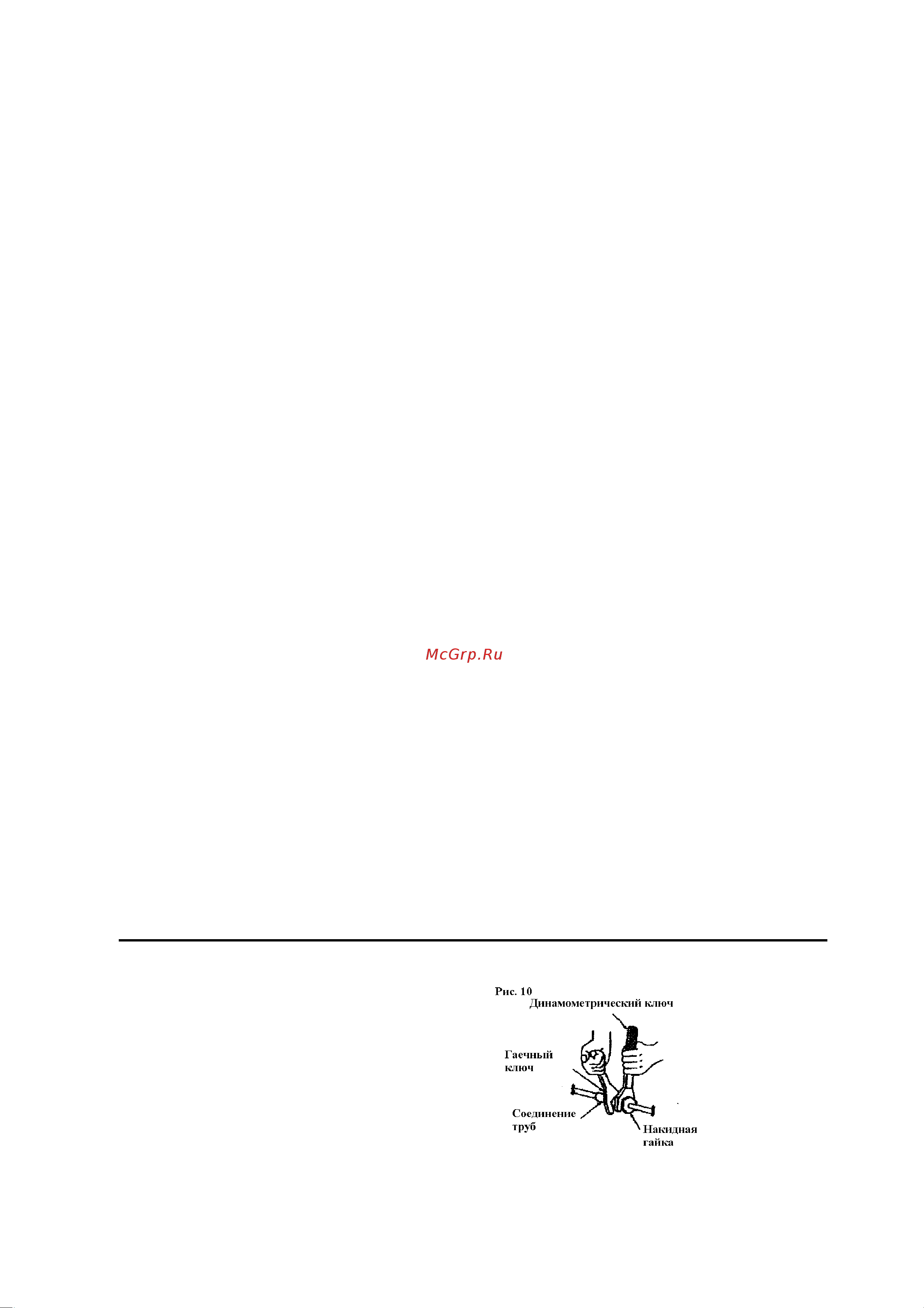

• Присоединяя и отсоединяя трубы,
используйте одновременно гаечный и
динамометрический ключ. (См. рис. 10).
• В таблице 2 указаны моменты затяжки
для каждого диаметра труб.
Рис.11
