Daikin FHY45BJV1 [20/37] Монтаж электропроводки
![Daikin FHY45BJV1 [20/37] Монтаж электропроводки](/views2/1779624/page20/bg14.png)
20
ПРИМЕЧАНИЕ
1. Все провода за исключением проводов пульта управления имеют поляризацию и
должны соответствовать символам клемм.
2. В случае присоединения BRC1B517, для проводов управления используйте
экранированный кабель. Заземлите экран, присоединив к клемме заземления.

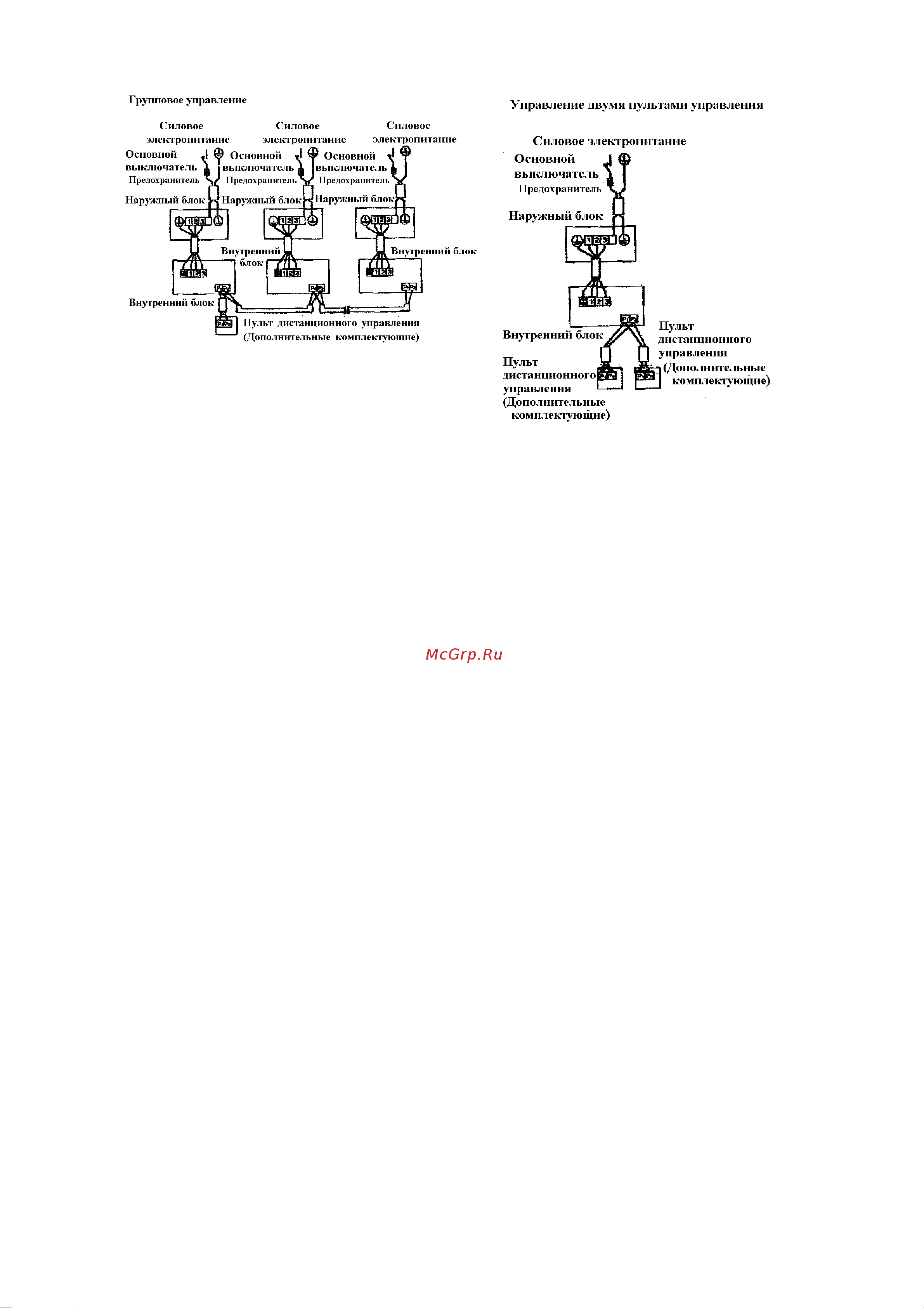

3. В случае группового управления, произведите присоединение пульта
дистанционного управления к главной установке системы, (присоединение
подчиненной установки не требуется).
4. В качестве пульта дистанционного управления для группового управления
выберите пульт агрегата с наибольшим количеством функций.
5. В случае системы работающей в параллельном режиме, пульт дистанционного
управления присоедините к главной установке, (присоединение подчиненной
установки не требуется).
9. МОНТАЖ ЭЛЕКТРОПРОВОДКИ
• Все поставляемые детали и материалы, а также электромонтажные работы должны
соответствовать местным техническим нормам.
• Используйте только провода с медной жилой.
• К корпусу каждого блока прикреплена табличка с электрической схемой, изучите
ее перед подсоединением блока.
• Более подробную информацию о подсоединении пульта управления Вы можете
найти в Инструкции по монтажу пульта дистанционного управления.
• Все электромонтажные работы должны выполняться только специалистом.
