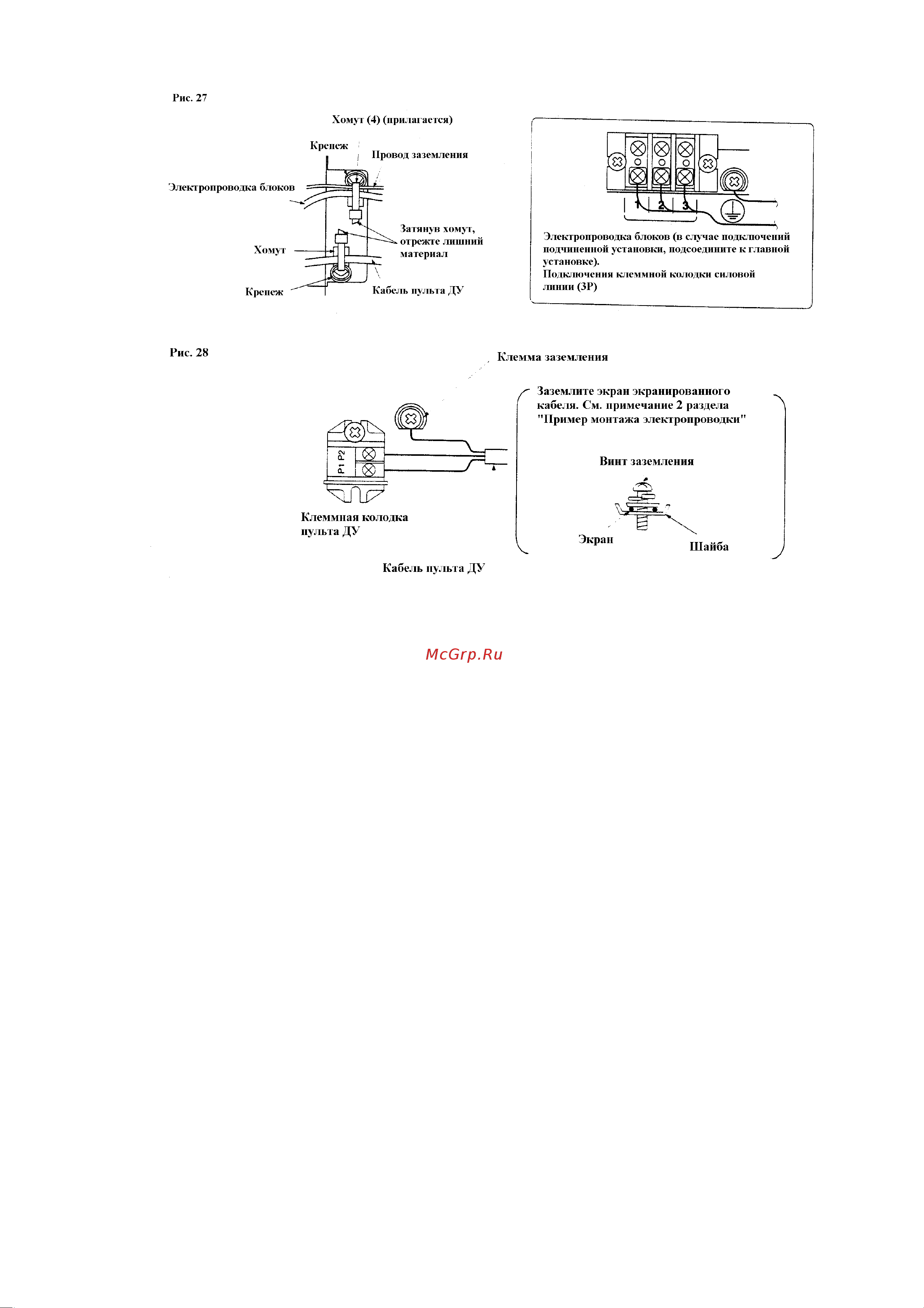

23
Ознакомьтесь с перечисленными ниже указаниями перед тем, как выполнить
подсоединение к клеммной коробке силового электропитания.
Меры безопасности при подключении силовой линии.
Используйте круглые клеммы для подсоединения к клеммной колодке силовой
линии. Если у Вас нет такой возможности, следуйте указаниям приведенных ниже
инструкций. (См. рис. 29).
• Не подключайте провода различного сечения к одной и той же клемме.
(Ослабление соединения может привести к перегреву контакта). (См. рис. 30).
• Подсоединяя провода одинакового сечения, делайте это в соответствии с
рисунком 30.
• Производя электрические подключения, используйте соответствующие провода,
закрепляйте соединения должным образом, фиксируйте провода так, чтобы
исключить внешнее воздействие на клеммы.
