Daikin FHY45BJV1 Инструкция по монтажу онлайн [6/37] 601047
![Daikin FHY45BJV1 Инструкция по монтажу онлайн [6/37] 601047](/views2/1779624/page6/bg6.png)

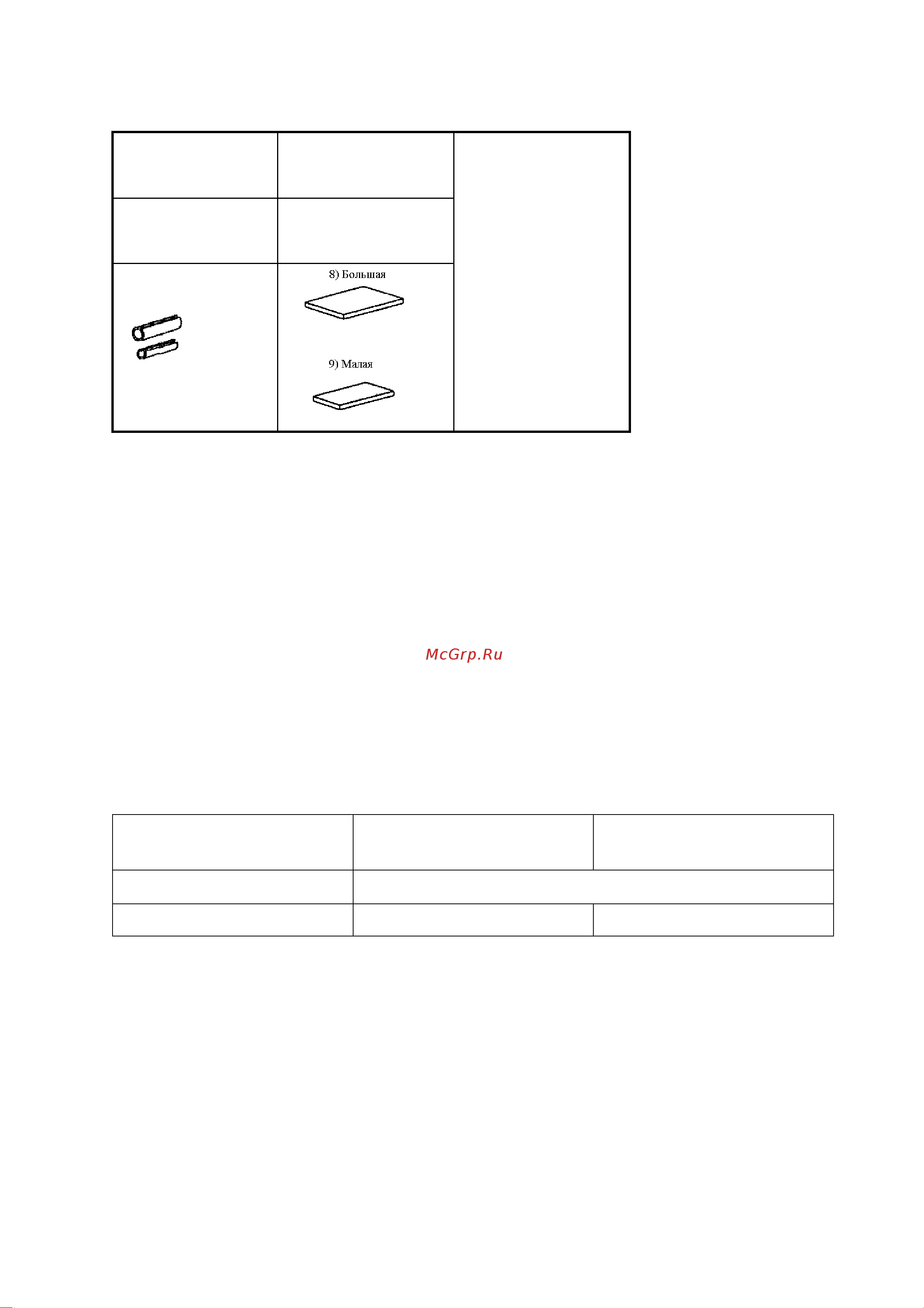

6
Теплоизоляция
для труб
8) Уплотнительная
прокладка
по 1-ой для
каждого
соединения
Каждой по1 шт.
6) для трубы
газообразного
хладагента
7) для трубы жидкого
хладагента
Прочее:
инструкции по
монтажу и
эксплуатации
2-2 Дополнительные комплектующие
• Для данного внутреннего блока необходим пульт дистанционного управления
(Таблица 1). (Вместе с тем пульт дистанционного управления для подчиненной
установки при работе системы в параллельном режиме не нужен).
• Существует два типа пультов дистанционного управления: проводной и
беспроводной. Выберите дистанционный пульт управления в Таблице 1 в
соответствии с требованиями заказчика и установите в подходящем месте. (Для
установки воспользуйтесь инструкцией по монтажу, прилагаемой к пульту
управления.)
Таблица 1
Пульт дистанционного
управления
Только охлаждение Тепловой насос
Проводной BRC1C517
Беспроводной BRC7Е66 BRC7Е63W
ПРИМЕЧАНИЕ:
Если вы хотите использовать пульт дистанционного управления, не приведенный в
Таблице 1, выберите подходящий пульт управления из числа предлагаемых в каталогах
и технических материалах.
