Daikin FFQ25BV1B [21/21] Настройки защитных устройств

• Четырехпоточный потолочный блок кассетного типа 600 х 600 мм • R410A • FFQ2560BV1B

• Серия SPLIT – Sky Air • Внутренние блоки

11 Установка

FFQB

10 Настройки защитных устройств

Модель Защитные устройства 25 35 50 60

FFQBV1B

Плавкий предохранитель 250 В, 5 А 250 В, 5 А 250 В, 5 А 250 В, 5 А

Термопредохранитель электродвигателя вентилятора (°C)

Выкл.: 130±5 Выкл.: 130±5 Выкл.: 130±5 Выкл.: 130±5

Вкл.: 83±20 Вкл.: 83±20 Вкл.: 83±20 Вкл.: 83±20

3D006611F

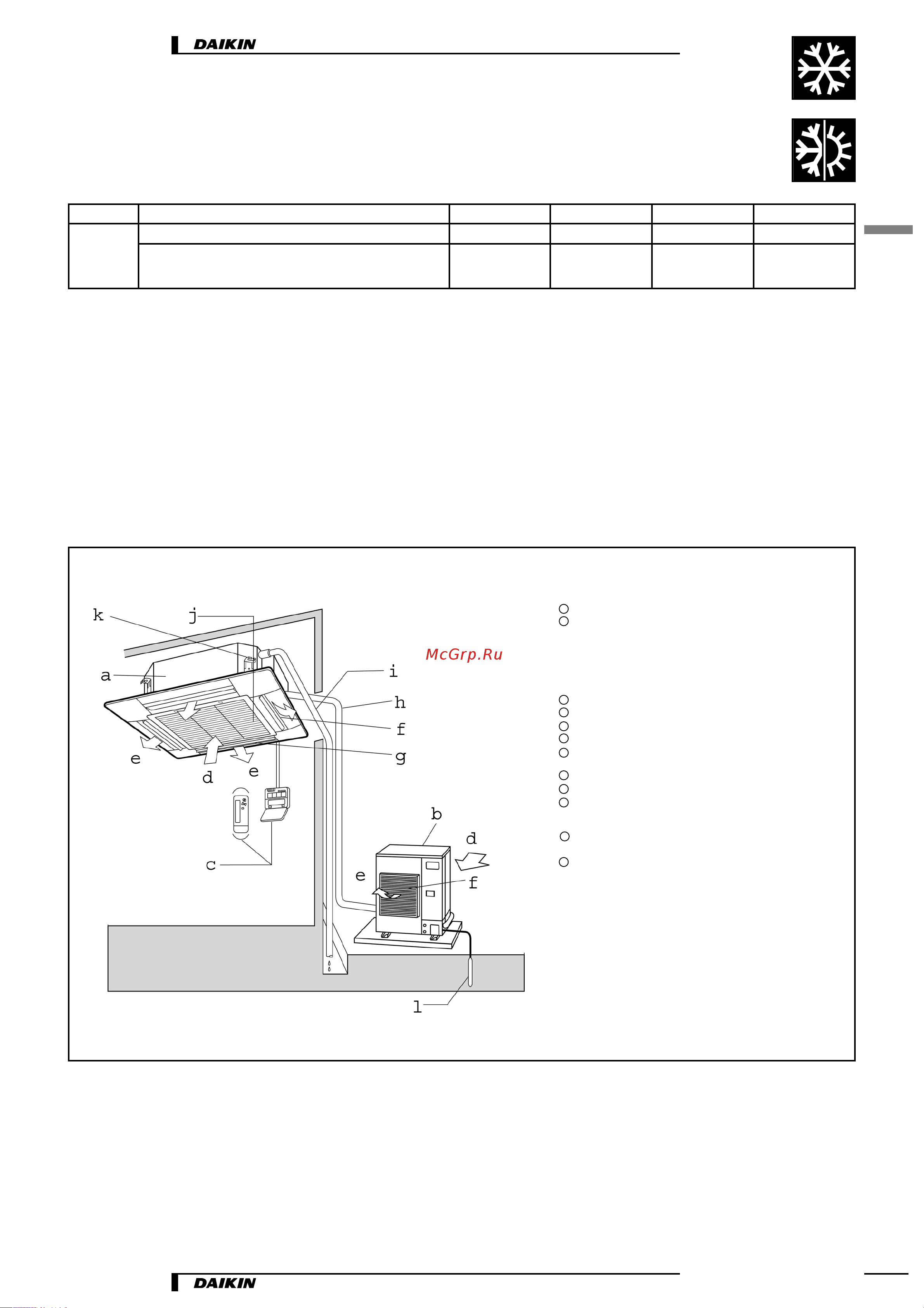

Наименование и назначение компонентов

a Внутренний блок

b Наружный блок

Внешний вид наружного блока зависит от класса

производительности.

Наружный блок, показанный на рисунке, приведен только для

наглядности с целью указания конструктивных особенностей.

Информацию о вашем блоке предоставит дилер компании

Daikin.

c Пульты дистанционного управления

d Всасываемый воздух

е Нагнетаемый воздух

f Воздуховыпускное отверстие

g Положение заслонки воздушного потока (на

воздуховыпускном отверстии)

h Трубопровод хладагента, электропроводное соединение

i Дренажная труба

j Всасывающая решетка

Встроенный фильтр предварительной очистки удаляет

частицы пыли и грязи.

k Дренажный насос (встроен)

В процессе охлаждения конденсат отводится из помещения.

l Провод заземления

Провод заземления от наружного блока для защиты от

возможного поражения током.
