4
• Четырехпоточный потолочный блок кассетного типа 600 х 600 мм • R410A • FFQ2560BV1B
• Серия SPLIT – Sky Air • Внутренние блоки
6
FFQB
4D039335

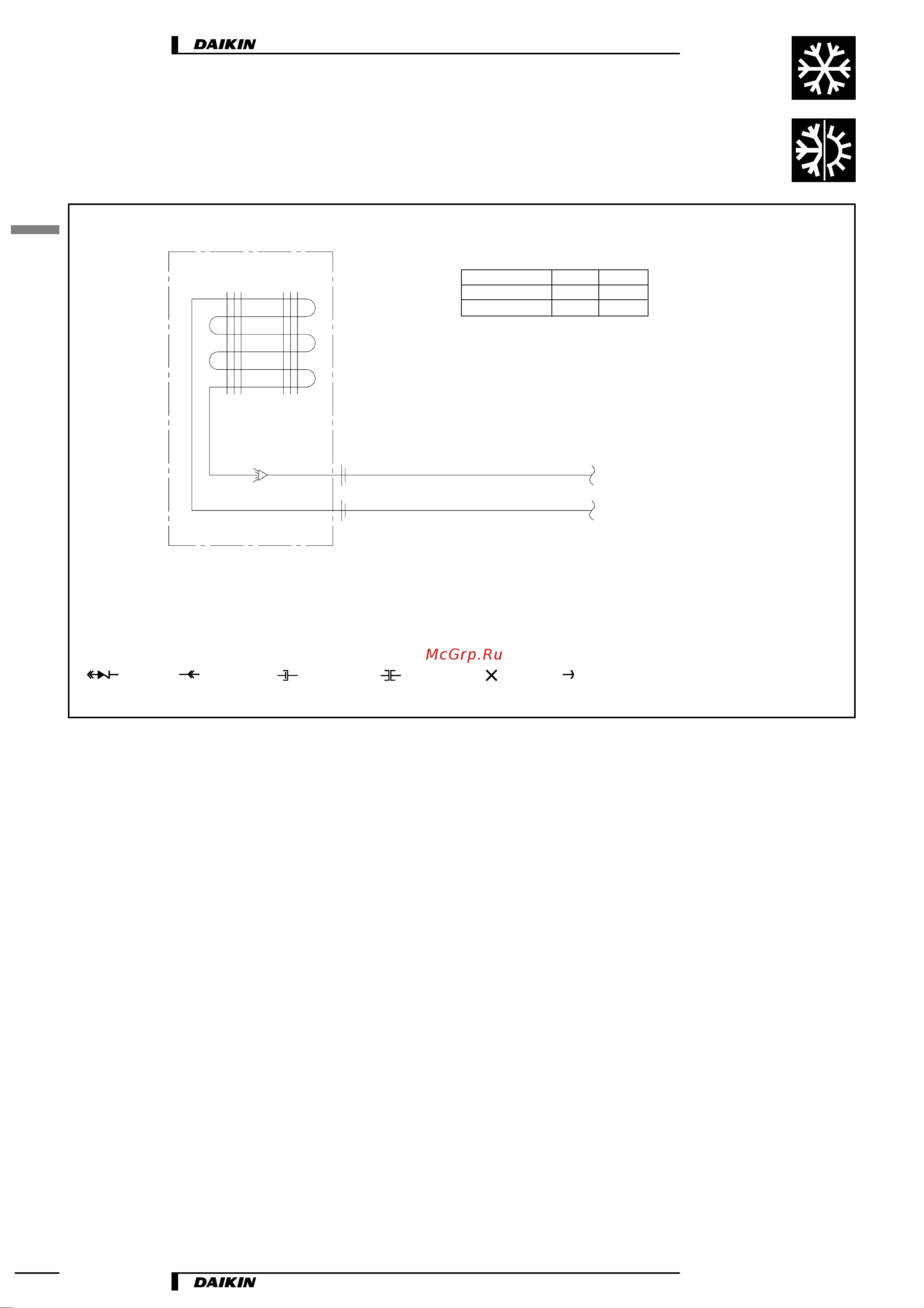

4 Схемы холодильного контура
Теплообменник
внутреннего блока
Внутренний блок
Обвязка трубопровода по месту, трубка ∅A c1220TN0
К наружному блоку
Обвязка трубопровода по месту, трубка ∅B c1220TN0
Модель A B
FFQ25–35BV1B 6,4 9,5
FFQ50–60BV1B 6,4 12,7
Обратный
клапан
Резьбовое
соединение
Винтовое
соединение
Фланцевое
соединение
Пережатая
труба
Оребренная
труба
