5
Четырехпоточный потолочный блок кассетного типа 600 х 600 мм R410A • FFQ2560BV1B
• Серия SPLIT – Sky Air • Внутренние блоки
7
FFQB
3D038357B
4D010992A

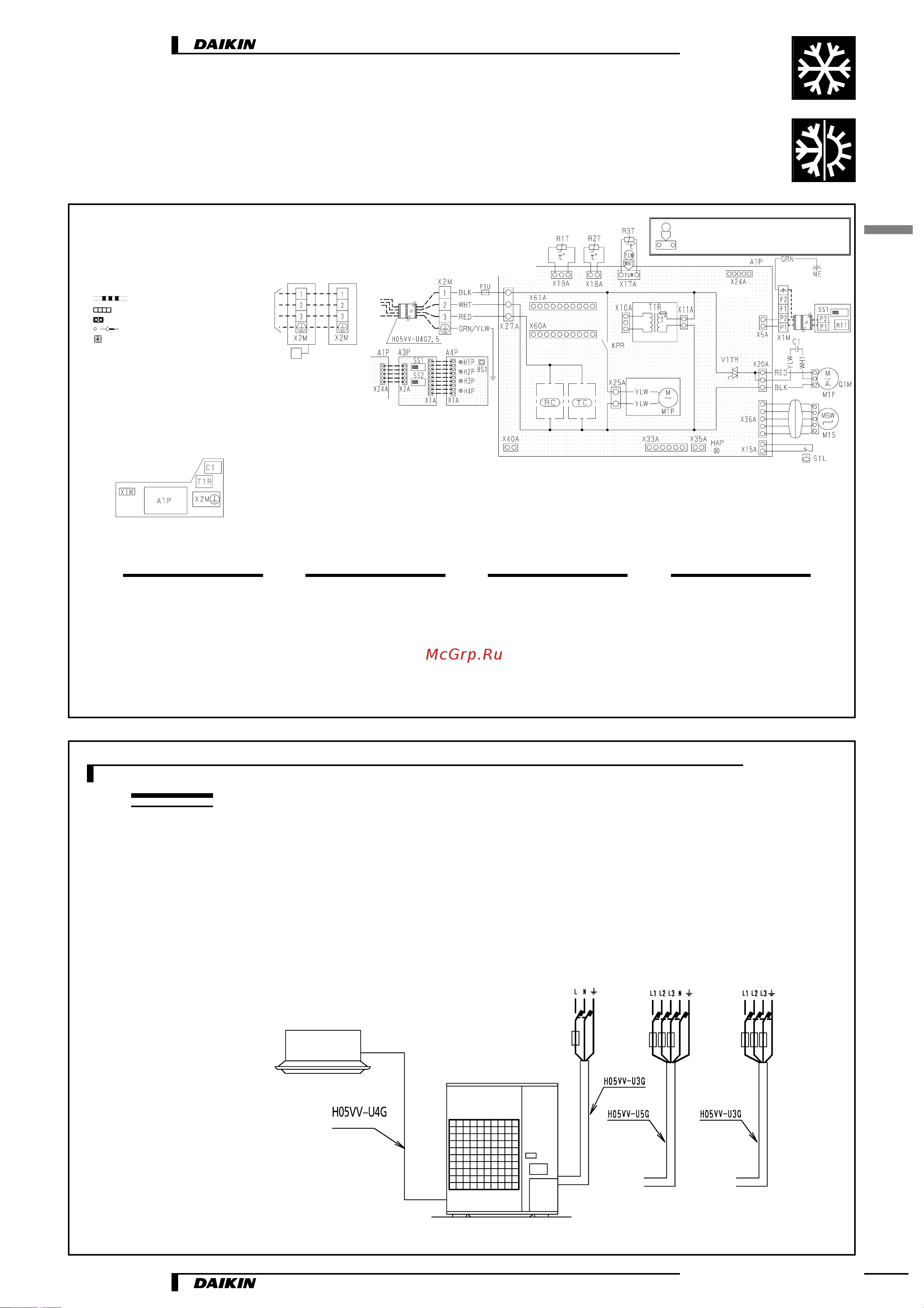

5 Электрические схемы
Примечания:
1 Подключение пульта дистанционного централизованного управления описано в соответствующем руководстве.
2 Х24А подключается при использовании комплекта инфракрасного пульта дистанционного управления.
3 Модель используемого пульта дистанционного управления зависит от комбинации блоков в системе. Перед
подключением проверьте соответствие модели, используя техническую документацию, каталоги и т. д.
4 Заземлить защитный экран кабеля пульта дистанционного управления на внутренний блок (при использовании
кабеля с защитным экраном).
5 Используются следующие обозначения цветов: RED: красный, BLK: черный, WHT: белый, YLW: желтый, PRP:
фиолетовый, GRY: серый, BLU: синий.
Проводный пульт
дистанционного
управления
Приемник/Дисплей
S1L Поплавковый выключатель
T1R Трансформатор (220240 В/22 В)
VT1R Цепь фазового управления
X1M Клеммная колодка (питание)
X2M Клеммная колодка (управление)
RC Цепь приемного сигнала
TC Цепь передачи сигнала
Проводной пульт дистанционного управления
R1T Термистор (воздух)
SS1 Селекторный переключатель (главный/подчиненный)
A1P Печатная плата
C1 Конденсатор (M1F)
F1U Плавкий предохранитель (F5A 250V)
HAP Светодиод (индикатор  зеленый)
KPR Магнитное реле (M1P)
M1S Электродвигатель (заслонки направления потока
воздуха)
M1F Электродвигатель (вентилятора внутреннего блока)
M1P Электродвигатель (дренажного насоса)
Q1M Термопредохранитель (встроен в M1F)
R1T Термистор (воздух)
R2T Термистор (катушка 1)
R3T Термистор (катушка 2)
Разъем для дополнительных устройств
X33A Разъем (адаптер для электрических подключений)
X35A Разъем (адаптер для группового управления)
X40A Разъем (удаленное вкл./выкл.)
X60A, X61A Разъем (интерфейсный адаптер для серии «Sky Air»)
Приемник/Дисплей (поставляется с инфракрасным пультом
дистанционного управления)
A3P Печатная плата
A4P Печатная плата
BS1 Кнопка «Вкл./Выкл.»
H1P Светодиод (вкл. – красный)
H2P Светодиод (таймер – зеленый)
H3P Светодиод (загрязненность фильтра – красный)
H4P Светодиод (разморозка – оранжевый)
SS1 Селекторный переключатель (главный/подчиненный)
SS2 Селекторный переключатель (беспроводная система
адресации)
Внутренний блок
Главный
Внутренний блок
Подчиненный
Примечание 3
К наружному блоку
К наружному блоку
При одновременной
эксплуатации блоков системы
Обозначения цветов:
BLK: черный,
GRN: зеленый,
RED: красный,
WHT: белый,
YLW: желтый
Пульт дистанционного
управления
Блок управления
: Электропроводка по месту
: Клемма
: Разъем
: Проводной зажим
: Защитное заземление (винт)
ПРИМЕЧАНИЯ
1 Силовая электропроводка
Электропроводка системы управления
2 Все провода, компоненты электропроводки и материалы местного производства должны соответствовать местным и
национальным техническим требованиям.
3 Необходимо применять только медные провода.
4 Подробные данные приведены в схемах электропроводки.
5 В целях обеспечения безопасности установите автомат защиты и предохранители.
6 Вся электропроводка по месту и ее компоненты должны быть выполнены специалистомэлектриком, имеющим лицензию.
7 Все оборудование должно быть заземлено согласно действующим местным и государственным техническим условиям.
8 Приведенная схема отражает лишь общий принцип подключения системы к электросети и не включает в себя всех деталей
конкретной электрической схемы.
9 Запрещается делать общий подвод электропитания с другим оборудованием.
V1, Модель
Электропитание
1 фаза, 50 Гц
220 В240 В
Плавкий
предохранитель
Автомат защиты
Плавкий
предохранитель
Автомат защиты
Плавкий
предохранитель
Автомат защиты
W1, Модель
Электропитание
3 фазынейтраль, 50 Гц
380 В415 В
T1, Модель
Электропитание
1 фаза, 50 Гц
230 В
Отличительный цвет разъема для компонентов
Цвет разъема для компонентов
Цвет разъема для печатной платы
Примечание 5
Примечание 3
