Daikin FFQ25BV1B [5/21] Габаритные и установочные чертежи

• Четырехпоточный потолочный блок кассетного типа 600 х 600 мм • R410A • FFQ2560BV1B

• Серия SPLIT – Sky Air • Внутренние блоки

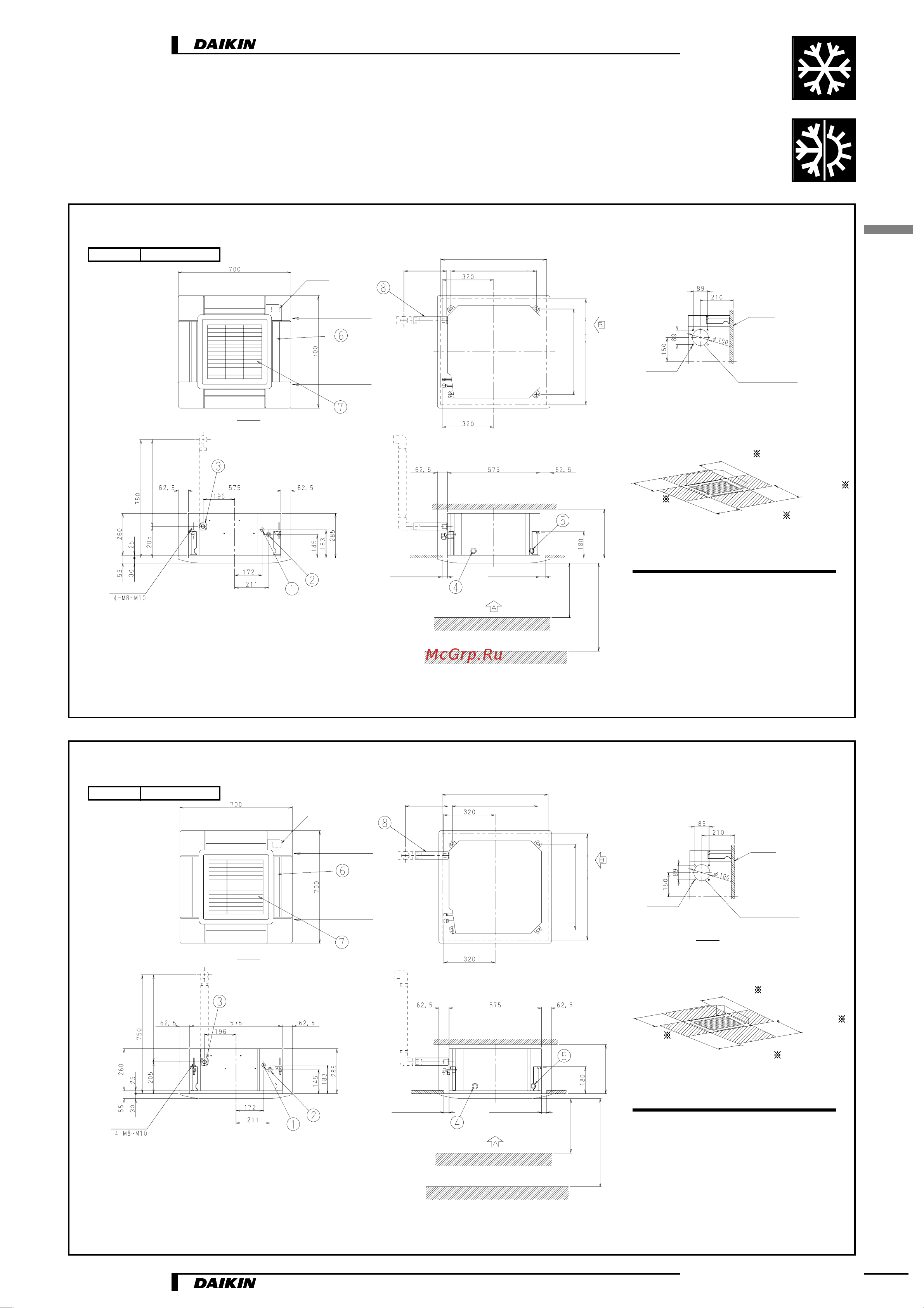

3 Габаритные и установочные чертежи

FFQ2535B

3D039003B

533 положение подвесок

585660 (Проем в потолке)

533 (положение подвесок)

585660 (Проем в потолке)

не более 300

Примечание 2

Сторона подсоединения

дренажного трубопровода

Сторона

подсоединения трубы

BYFQ60BW1 Белый Ral 9010

4 отв. М4

не менее 1500 мм

не более 45

Примечание 4

Потолок

не менее 295

не менее 1500

не менее 2500

Для монтажа по высоте

Требуемое пространство

Требуемое пространство для монтажа

Если решетка выпуска воздуха закрыта, то размер зоны

обслуживания составляет не менее 200 мм.

от пола

Вход наружного воздуха (для

непосредственного подсоединения)

Вид B

Вид A

Болт для подвешивания

Регулировка расстояния 0–545

1 Подсоединение труб жидкого хладагента, ∅6,4, с

развальцовкой

2 Подсоединение труб газообразного хладагента,

∅9,5, с развальцовкой

3 Подсоединение дренажа VP20 (НД 26)

4 Подключение кабеля электропитания

5 Код пульта дистанционного управления и

отверстие для проводки управления

6 Воздухораспределительная решетка

7 Всасывающая решетка

8 Дренажный шланг, ВД 25

Примечания:

1 Положение шильдика блока.

Внутренний блок: на внутренней части корпуса за решеткой всасывания.

Декоративная панель: внутренняя рама панели внутри решетки всасывания воздуха.

2 При использовании инфракрасного пульта дистанционного управления здесь монтируется

приемник сигналов. См. детальный чертеж инфракрасного пульта дистанционного управления.

3 Если в потолочном пространстве температура превышает 30°С, а относительная влажность N

80% или в потолочное пространство поступает наружный воздух, или агрегат работает в

круглосуточном режиме, то требуется дополнительная теплоизоляция (из стекловаты или

пенополиэтилена толщиной не менее 10 мм).

4 Несмотря на то, что для монтажа можно использовать квадратное потолочное отверстие

размером до 660 мм, необходимо между блоком и потолочным отверстием сохранять зазор не

более 45 мм, чтобы обеспечить допустимый уровень перекрытия панелей.

FFQ5060B

3D039005B

533 положение подвесок

585660 (Проем в потолке)

533 (положение подвесок)

585660 (Проем в потолке)

не более 300

Примечание 2

Сторона

подсоединения

дренажного

трубопровода

Сторона

подсоединения трубы

BYFQ60BW1 Белый Ral 9010

4 отв. М4

не менее 1500 мм

не более 45

Примечание 4

Потолок

не менее 295

не менее 1500

не менее 2500

Для монтажа по высоте

Требуемое пространство

Требуемое пространство для монтажа

Если решетка выпуска воздуха закрыта, то необходимое

пространство составляет не менее 200 мм.

от пола

Вход наружного воздуха (для

непосредственного подсоединения)

Вид B

Вид A

Болт для подвешивания

Регулировка расстояния 0–545

1 Подсоединение труб жидкого хладагента, ∅6,4, с

развальцовкой

2 Подсоединение труб газообразного хладагента,

∅12,7, с развальцовкой

3 Подсоединение дренажа VP20 (НД 26)

4 Подключение кабеля электропитания

5 Код пульта дистанционного управления и

отверстие для проводки управления

6 Воздухораспределительная решетка

7 Всасывающая решетка

8 Дренажный шланг, ВД 25

Для подключения комплекта для приточного устройства (для непосредственного монтажа)

Примечания:

1 Положение шильдика блока.

Внутренний блок: на внутренней части корпуса за решеткой всасывания.

Декоративная панель: внутренняя рама панели внутри решетки всасывания воздуха.

2 При использовании инфракрасного пульта дистанционного управления здесь монтируется

приемник сигналов. См. детальный чертеж инфракрасного пульта дистанционного управления.

3 Если в потолочном пространстве температура превышает 30°С, а относительная влажность N

80% или в потолочное пространство поступает наружный воздух, или агрегат работает в

круглосуточном режиме, то требуется дополнительная теплоизоляция (из стекловаты или

пенополиэтилена толщиной не менее 10 мм).

4 Несмотря на то, что для монтажа можно использовать квадратное потолочное отверстие

размером до 660 мм, необходимо между блоком и потолочным отверстием сохранять зазор не

более 45 мм, чтобы обеспечить допустимый уровень перекрытия панелей.
